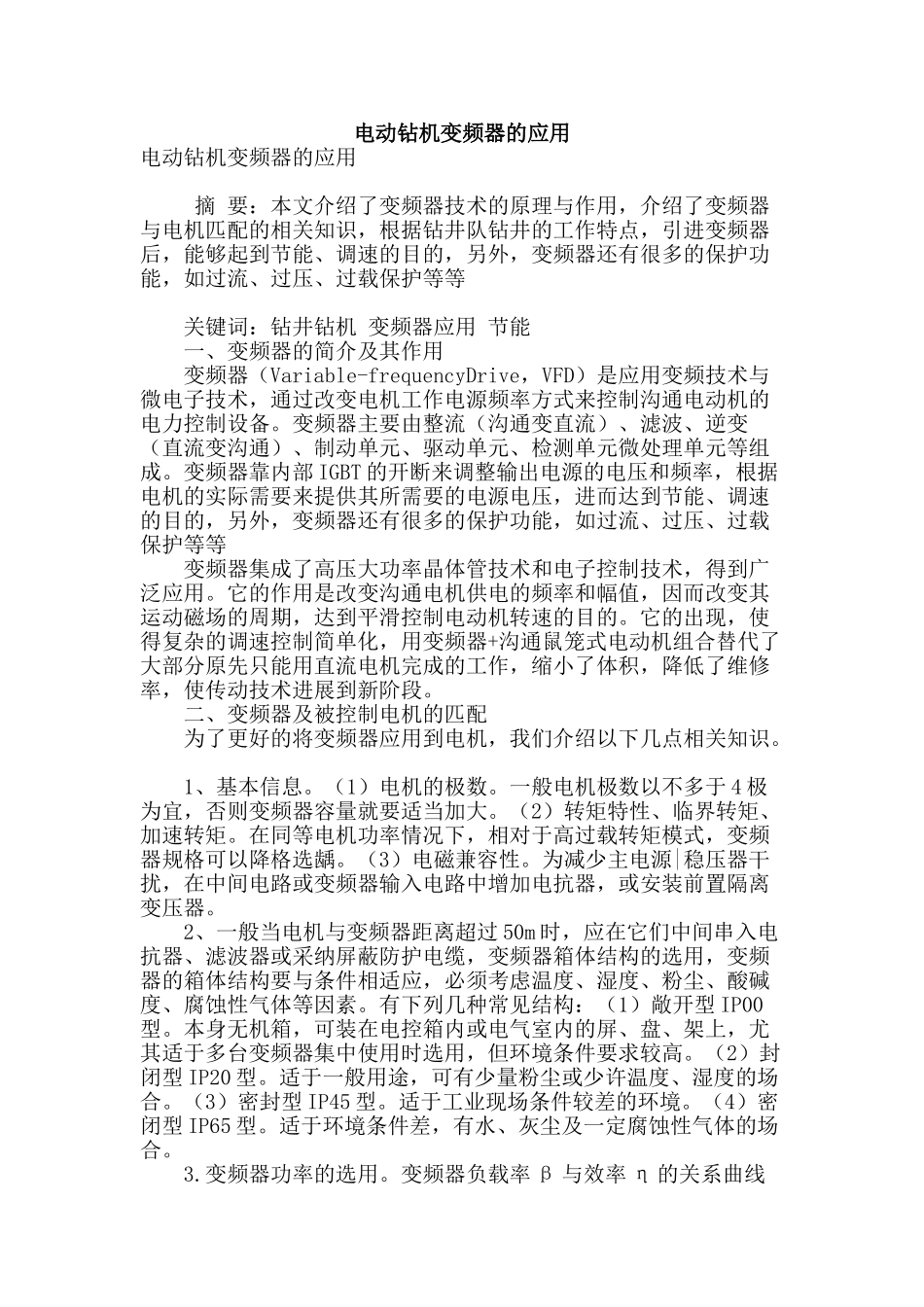

电动钻机变频器的应用电动钻机变频器的应用 摘 要：本文介绍了变频器技术的原理与作用，介绍了变频器与电机匹配的相关知识，根据钻井队钻井的工作特点，引进变频器后，能够起到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等 关键词：钻井钻机 变频器应用 节能 一、变频器的简介及其作用 变频器（Variable-frequencyDrive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制沟通电动机的电力控制设备。变频器主要由整流（沟通变直流）、滤波、逆变（直流变沟通）、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部 IGBT 的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等 变频器集成了高压大功率晶体管技术和电子控制技术，得到广泛应用。它的作用是改变沟通电机供电的频率和幅值，因而改变其运动磁场的周期，达到平滑控制电动机转速的目的。它的出现，使得复杂的调速控制简单化，用变频器+沟通鼠笼式电动机组合替代了大部分原先只能用直流电机完成的工作，缩小了体积，降低了维修率，使传动技术进展到新阶段。 二、变频器及被控制电机的匹配 为了更好的将变频器应用到电机，我们介绍以下几点相关知识。 1、基本信息。（1）电机的极数。一般电机极数以不多于 4 极为宜，否则变频器容量就要适当加大。（2）转矩特性、临界转矩、加速转矩。在同等电机功率情况下，相对于高过载转矩模式，变频器规格可以降格选龋。（3）电磁兼容性。为减少主电源|稳压器干扰，在中间电路或变频器输入电路中增加电抗器，或安装前置隔离变压器。 2、一般当电机与变频器距离超过 50m 时，应在它们中间串入电抗器、滤波器或采纳屏蔽防护电缆，变频器箱体结构的选用，变频器的箱体结构要与条件相适应，必须考虑温度、湿度、粉尘、酸碱度、腐蚀性气体等因素。有下列几种常见结构：（1）敞开型 IP00型。本身无机箱，可装在电控箱内或电气室内的屏、盘、架上，尤其适于多台变频器集中使用时选用，但环境条件要求较高。（2）封闭型 IP20 型。适于一般用途，可有少量粉尘或少许温度、湿度的场合。（3）密封型 IP45 型。适于工业现场条件较差的环境。（4）密闭型 IP65 型。适于环境条件差，有水、灰尘及一定腐蚀性气体的场合。 3.变频器功率的选用。变频器负载...
