电厂210m变坡混凝土烟囱上部结构施工工艺

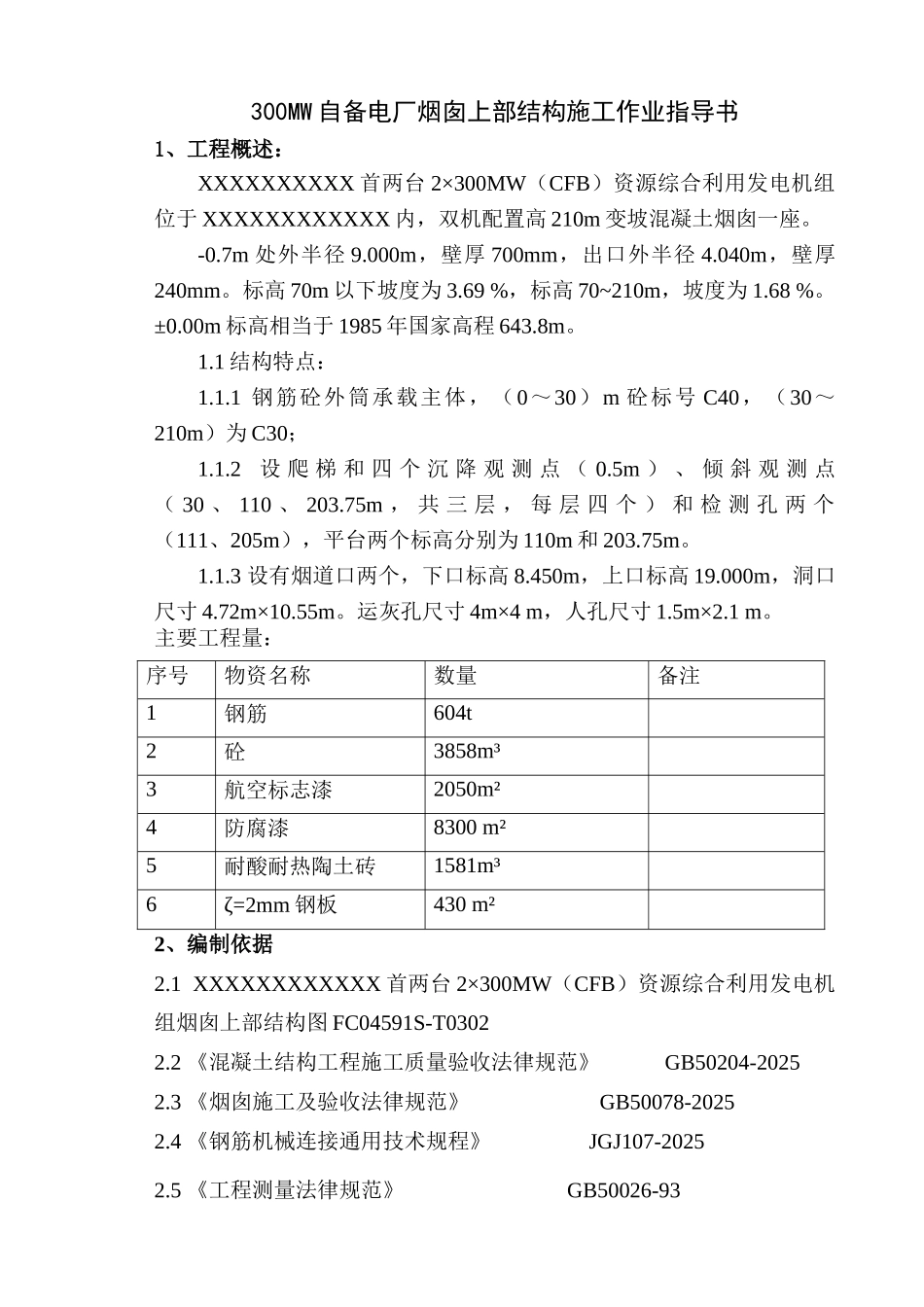

300MW 自备电厂烟囱上部结构施工作业指导书1、工程概述：XXXXXXXXXX 首两台 2×300MW（CFB）资源综合利用发电机组位于 XXXXXXXXXXXX 内，双机配置高 210m 变坡混凝土烟囱一座。-0.7m 处外半径 9.000m，壁厚 700mm，出口外半径 4.040m，壁厚240mm。标高 70m 以下坡度为 3.69 %，标高 70~210m，坡度为 1.68 %。±0.00m 标高相当于 1985 年国家高程 643.8m。1.1 结构特点：1.1.1 钢筋砼外筒承载主体，（0～30）m 砼标号 C40，（30～210m）为 C30；1.1.2 设 爬 梯 和 四 个 沉 降 观 测 点 （ 0.5m ） 、 倾 斜 观 测 点（ 30 、 110 、 203.75m ， 共 三 层 ， 每 层 四 个 ） 和 检 测 孔 两 个（111、205m），平台两个标高分别为 110m 和 203.75m。1.1.3 设有烟道口两个，下口标高 8.450m，上口标高 19.000m，洞口尺寸 4.72m×10.55m。运灰孔尺寸 4m×4 m，人孔尺寸 1.5m×2.1 m。主要工程量：序号物资名称数量备注1钢筋604t2砼3858m³3航空标志漆2050m²4防腐漆8300 m²5耐酸耐热陶土砖1581m³6ζ=2mm 钢板430 m²2、编制依据2.1 XXXXXXXXXXXX 首两台 2×300MW（CFB）资源综合利用发电机组烟囱上部结构图 FC04591S-T03022.2 《混凝土结构工程施工质量验收法律规范》 GB50204-20252.3 《烟囱施工及验收法律规范》 GB50078-20252.4 《钢筋机械连接通用技术规程》 JGJ107-20252.5 《工程测量法律规范》 GB50026-932.6 《钢筋焊接及验收规程》 JGJ18-20252.7 《钢筋焊接接头试验方法标准》 JGJ/T27-20012.8 《钢筋机械连接通用技术规程》 JGJ107-20252.9 《混凝土质量控制标准》 GB50164-922.10《建筑施工安全检查标准》 JGJ59-99 2.11《建筑施工手册》第四版缩印本2.12《施工现场临时用电安全技术法律规范》 JGJ33-20012.13《施工现场环境与健康标准》 JGJ146-20252.14《电力建设安全健康与环境管理工作规定》 2002-01-212.15《电力建设安全工作规程》 DL5009.1-20252.16《电力建设施工质量验收及评定规程》 DL/T5210.1-20253、施工作业组织机构及职责：XXXX：建筑工程处负责人，配合工程处处长工作，对管辖范围内的工程安全、质量、文明施工等负直接领导责任。XXXX：施工员、安全员，搞好文明施工，严格根据安全操作规程安排班组生产，在所管辖的范围内进行施工管理，配合负责人工作，完成工程处交给的其它临时生产任务。负责监督、...
