电厂工程烟道支架工程结构施工工艺1

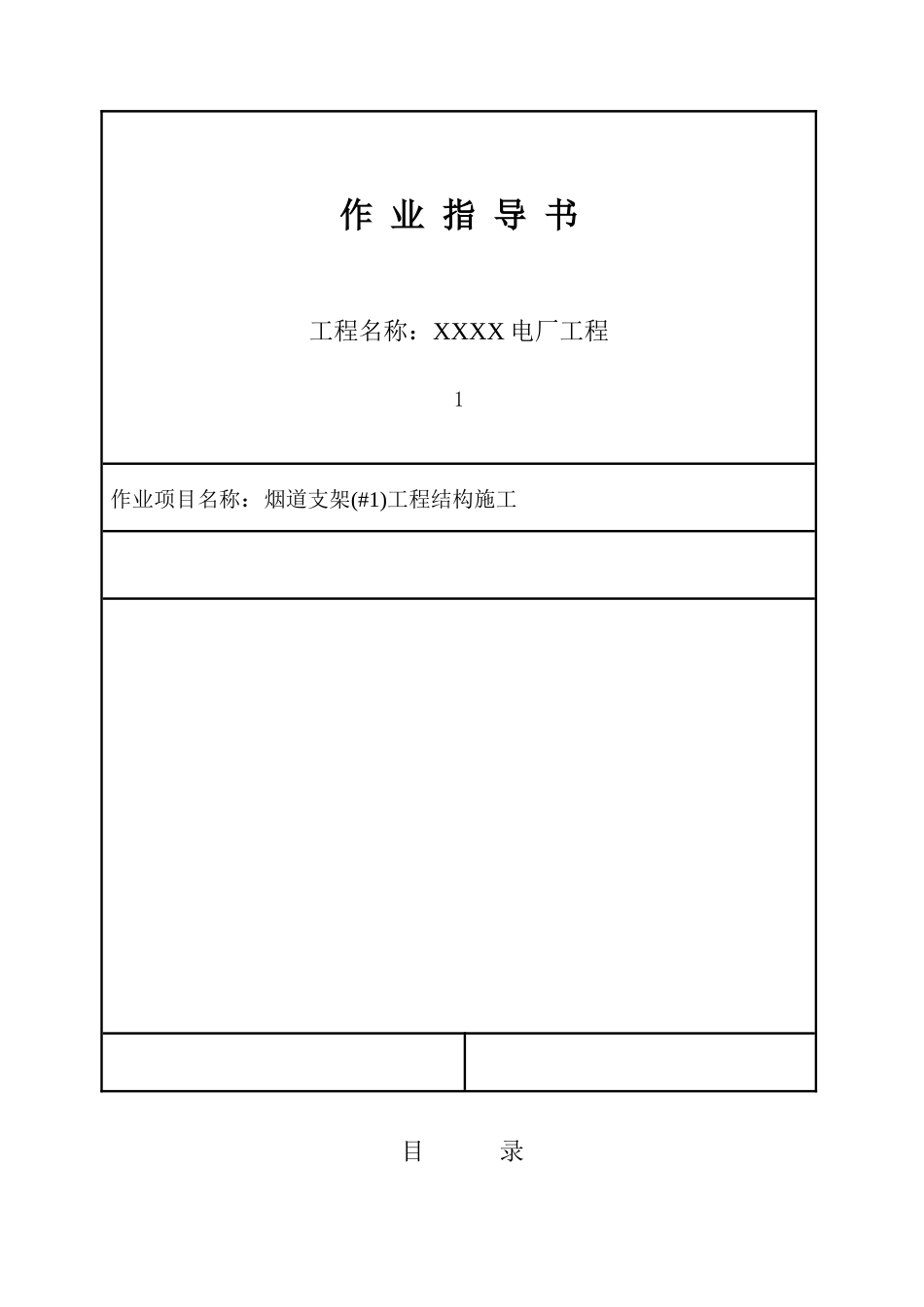

作 业 指 导 书工程名称：XXXX 电厂工程1作业项目名称：烟道支架(#1)工程结构施工目 录 1． 适用范围2． 编制依据3． 工程概况及主要工程量4． 作业人员的资格要求及数量5． 主要机械及工、器、具6． 施工准备7． 作业程序8． 作业方法、工艺要求及质量标准9． 工序交接及成品保护10．安全和文明施工措施11. 强制性条文12．职业安全健康危害和环境因素风险控制计划1 适用范围本作业指导书适用于 XXXX 电厂工程烟道支架(#1)工程结构施工。2编制依据：2.1《烟道支架结构图》32-F2301S-T04072.2《电力建设施工质量验收及评定规程》第一部分《土建工程篇》DL/T5210.1-20252.3《钢筋机械连接通用技术规程》JGJ107-20252.4《混凝土结构工程施工质量验收法律规范》GB50204-20252.5《电力建设安全工作规程》(火力发电厂部分)（DL5009.1—2025）2.6《钢筋焊接及验收规程》（JGJ18-2025）2.7《建筑工程大模板技术法律规范》JGJ/T74-2032.8《混凝土强度检验评定标准》GBJ107-872.9 工程建设标准强制性条文（房屋建筑部分）建标【2025】219 号2.10《建筑电气工程施工质量验收法律规范》GB50303—2025 2.11《建筑施工扣件式钢管脚手架安全技术法律规范》 JGJ130-20012.12 施工现场临时用电安全技术法律规范（JGJ46-2025）3 工程概况及主要工程量3.1 工程概况3.1.1XXXX电厂搬迁扩建的厂址位于南京市东北方向，地处南京市远郊宁镇交界的栖霞区靖安镇马渡村内，距市中心约45km，距靖安街道的营房和长江集镇分别约9km和3km，北濒长江，东部的大道河是南京市与镇江市界河，北隔江相望扬州仪征市，东北隔江与镇江世业洲洲头相望，南距句容市下蜀镇5km。本期工程，#1 烟道支架位于烟囱西侧，基础底标高为-2.6m，〔±0.000m 相当于绝对标高 6.800m (吴淞高程系)〕 ，由预应力混凝土管桩承重，场地平均标高在-0.8m，基坑开挖深度为 1.8m。#1 烟道支架为现浇混凝土框架结构，地上四层，总高度 24.1m。3.2 主要工程量名称单位数量名称单位数量模板m23000混凝土m3700钢筋t1100钢构件t1004 作业人员的资格要求及数量4.1 作业人员的资格要求4.1.1 作业人员要求体质良好、年轻力壮，且必须通过三级安全教育。4.1.2 施工技术人员及班组长有较强的识图能力和施工组织能力。4.1.3 架子工、焊工等特别工种需持有效证件上岗。4.1.4 所有施工人员工作前必须经过技术交底，方可进入施工现场，须具有较强的质量、安全意识4.1.5 所有现场操作...
