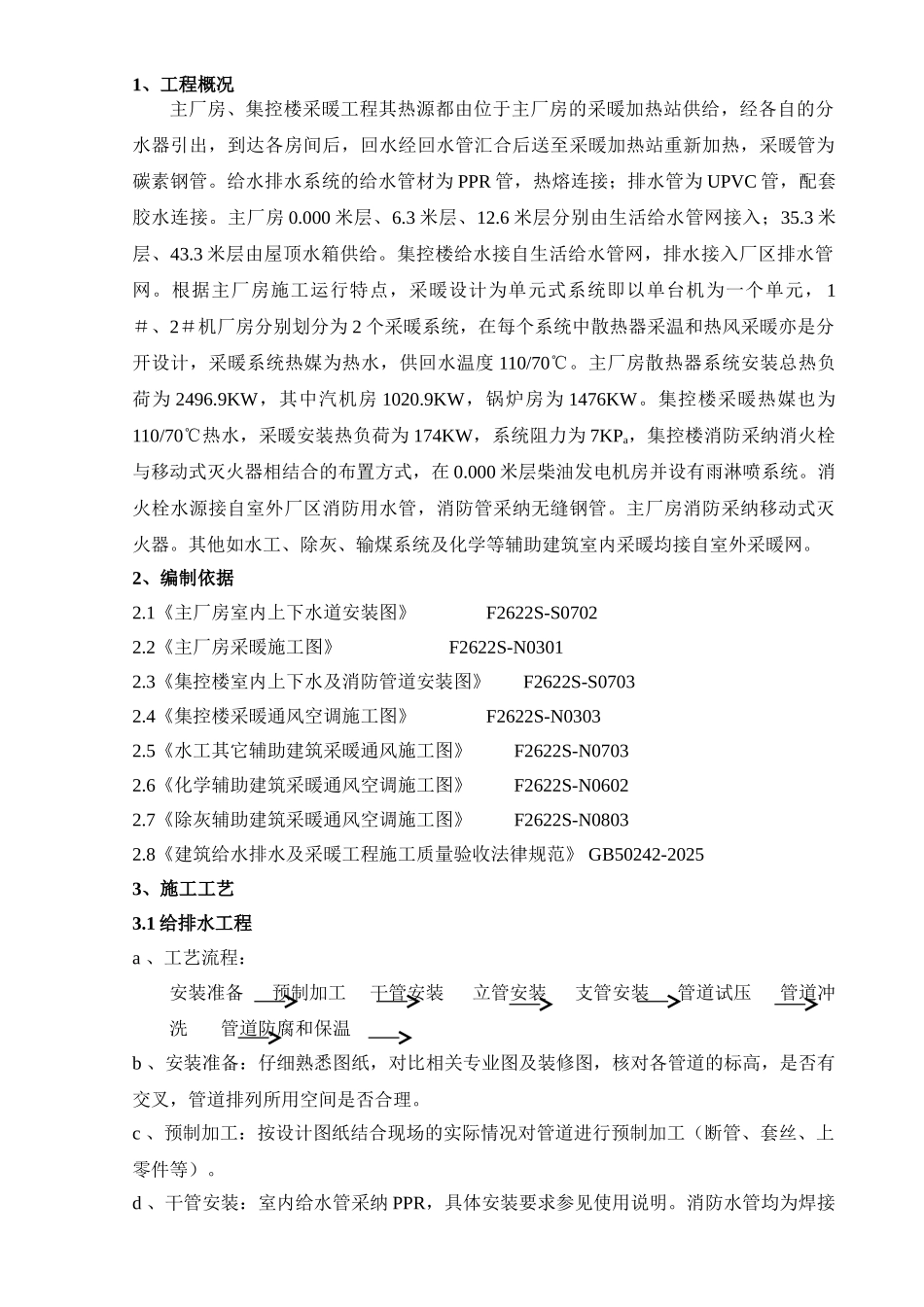

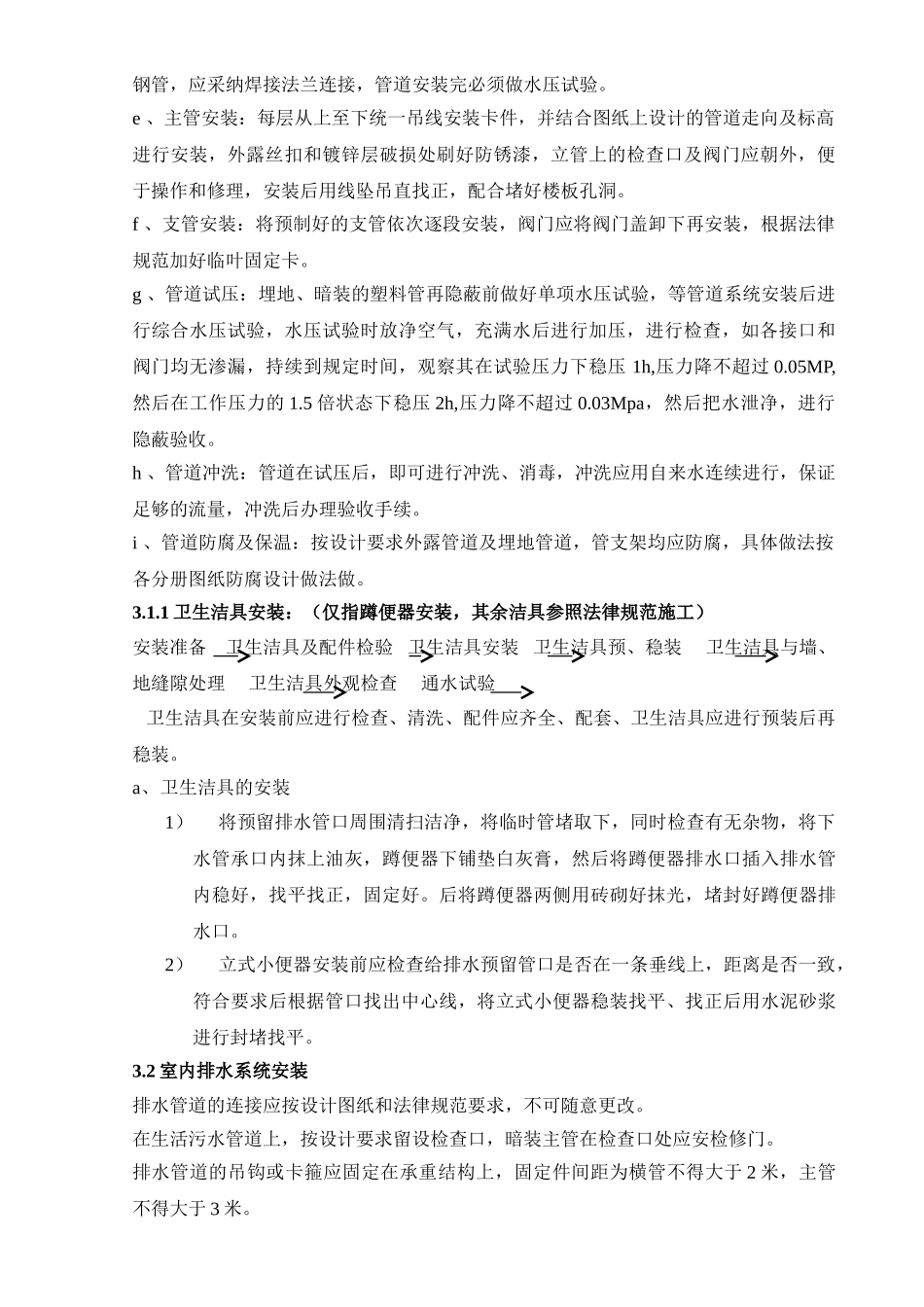

1、工程概况主厂房、集控楼采暖工程其热源都由位于主厂房的采暖加热站供给，经各自的分水器引出，到达各房间后，回水经回水管汇合后送至采暖加热站重新加热，采暖管为碳素钢管。给水排水系统的给水管材为 PPR 管，热熔连接；排水管为 UPVC 管，配套胶水连接。主厂房 0.000 米层、6.3 米层、12.6 米层分别由生活给水管网接入；35.3 米层、43.3 米层由屋顶水箱供给。集控楼给水接自生活给水管网，排水接入厂区排水管网。根据主厂房施工运行特点，采暖设计为单元式系统即以单台机为一个单元， 1＃、2＃机厂房分别划分为 2 个采暖系统，在每个系统中散热器采温和热风采暖亦是分开设计，采暖系统热媒为热水，供回水温度 110/70℃。主厂房散热器系统安装总热负荷为 2496.9KW，其中汽机房 1020.9KW，锅炉房为 1476KW。集控楼采暖热媒也为110/70℃热水，采暖安装热负荷为 174KW，系统阻力为 7KPa，集控楼消防采纳消火栓与移动式灭火器相结合的布置方式，在 0.000 米层柴油发电机房并设有雨淋喷系统。消火栓水源接自室外厂区消防用水管，消防管采纳无缝钢管。主厂房消防采纳移动式灭火器。其他如水工、除灰、输煤系统及化学等辅助建筑室内采暖均接自室外采暖网。2、编制依据2.1《主厂房室内上下水道安装图》 F2622S-S07022.2《主厂房采暖施工图》 F2622S-N03012.3《集控楼室内上下水及消防管道安装图》 F2622S-S07032.4《集控楼采暖通风空调施工图》 F2622S-N03032.5《水工其它辅助建筑采暖通风施工图》 F2622S-N07032.6《化学辅助建筑采暖通风空调施工图》 F2622S-N06022.7《除灰辅助建筑采暖通风空调施工图》 F2622S-N08032.8《建筑给水排水及采暖工程施工质量验收法律规范》 GB50242-20253、施工工艺3.1 给排水工程a 、工艺流程：安装准备 预制加工 干管安装 立管安装 支管安装 管道试压 管道冲洗 管道防腐和保温b 、安装准备：仔细熟悉图纸，对比相关专业图及装修图，核对各管道的标高，是否有交叉，管道排列所用空间是否合理。c 、预制加工：按设计图纸结合现场的实际情况对管道进行预制加工（断管、套丝、上零件等）。d 、干管安装：室内给水管采纳 PPR，具体安装要求参见使用说明。消防水管均为焊接钢管，应采纳焊接法兰连接，管道安装完必须做水压试验。e 、主管安装：每层从上至下统一吊线安装卡件，并结合图纸上设计的管道走向及标高进行安装，外露丝扣和镀锌层破损处刷好防锈漆，立管上的检查口及阀...
