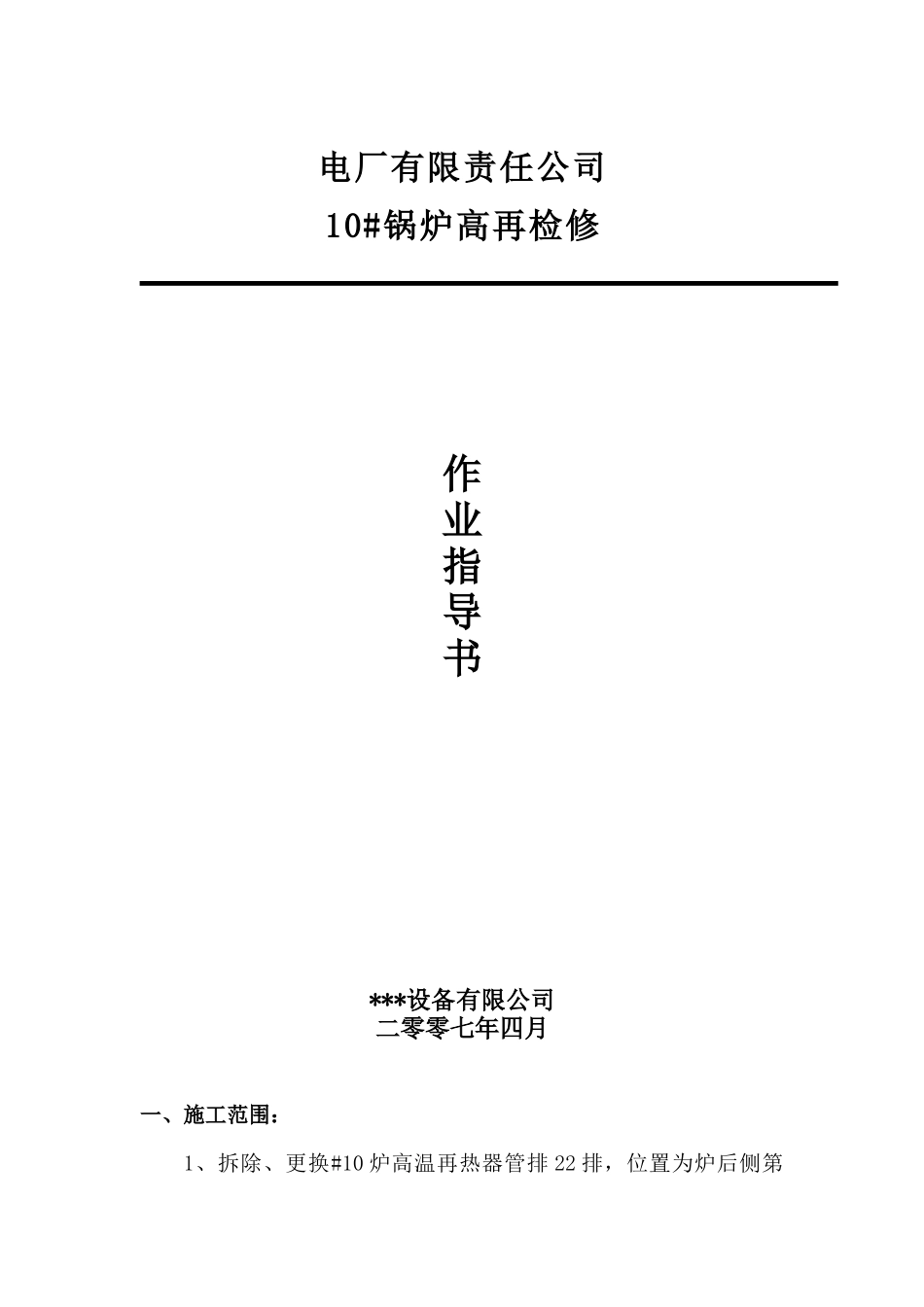

电厂有限责任公司10#锅炉高再检修作业指导书***设备有限公司二零零七年四月一、施工范围：1、拆除、更换#10 炉高温再热器管排 22 排，位置为炉后侧第19-41 排，每排更换 3 根管子。另更换炉前侧 6 排，每排 6根管子，共计更换 102 根管子，焊口 204 道。2、影响施工的附件的拆除及恢复。二、编制依据 甲方提供的再热器安装图纸《电力建设施工及验收技术法律规范》（96 年锅炉篇、焊接篇、管道篇）《电力施工质量检验及评定标准》（96 年锅炉篇、焊接篇、管道篇）《锅炉管子技术条件》JB/T1611-93《蒸汽锅炉安全监察规程》《电力基本建设火电设备维护保管规程》SDJ68-84。《电力建设安全工作规程》（火力发电厂部分）三、施工准备材料设备准备好的高温再热器管子。施工机械、设备 φ100 角向磨光机 6 台 1 吨倒链 8 台 切割机 4 台 坡口机 3 台 相应撬杠、手锤若干，电焊机 4 台，火焊装置 2 套，影响工程改造安装的部件的拆除旧管排的拆卸新管子清点、编号新管子的验收、光谱检验、通球吊装设备、工器具准备及就位新管子就位、找正新管子及附件的安装、焊接、检验所有改动部件的恢复水压试验、验收、移交施工场地清理及安全防护措施设置计量器具 条式水平尺 1 只 游标卡尺 1 件盘尺 50 米 1 把 1m 钢板尺 1 件 150mm 钢板尺 2 件 3m 圈尺 3 件四、施工工序 （一）、工艺流程 （二）、工序方法 1、施工场地布置及安全防护措施设置a、将电焊机、火焊装置布置于运转层适当位置b、在炉膛内受热面安装处搭上架子2、旧管屏的拆除a、先将需拆除的管屏做好标记，然后从管屏原焊口处将管子切开；b、讲拆除的管子从人孔门运出炉膛；3、新管子清点、编号、检验新管子使用前须进行光谱检验，进行通球检验用直径 41.6mm 的钢球对高温再热器管子进行通球试验，应保证每根管子都通过并且钢球如数回收，通球前应用压缩空气先对管子进行吹扫，通球后管口及时封闭。4、新再热器管屏就位再热器管屏检查、检验合格后即可进行就位、焊接5、新管屏找正、安装每一屏管屏吊装就位后即可按图纸尺寸和要求找正、安装管屏就位时应注意管屏上的前后位置6、管屏对口焊接a. 管屏就位找正后即可进行对口和焊接；b. 按图纸和相关标准加工坡口，所有坡口应符合图纸和标准要求；c. 按要求将所对坡口打磨洁净，按要求进行对口，对于临时不进行对口的管口应进行封堵保证不进异物；d. 所有管屏焊口采纳全氩弧焊的焊接...
