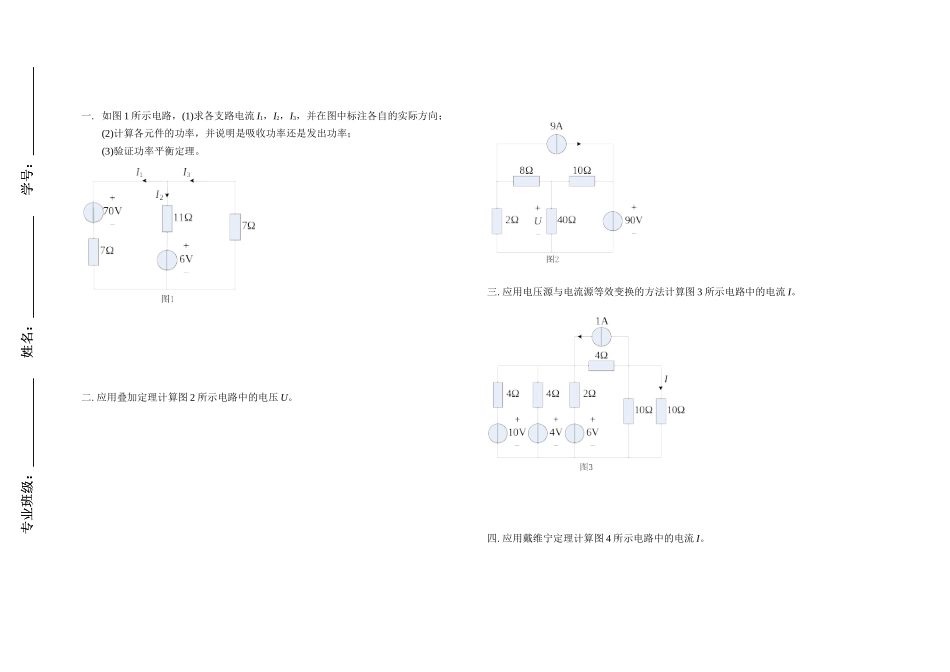

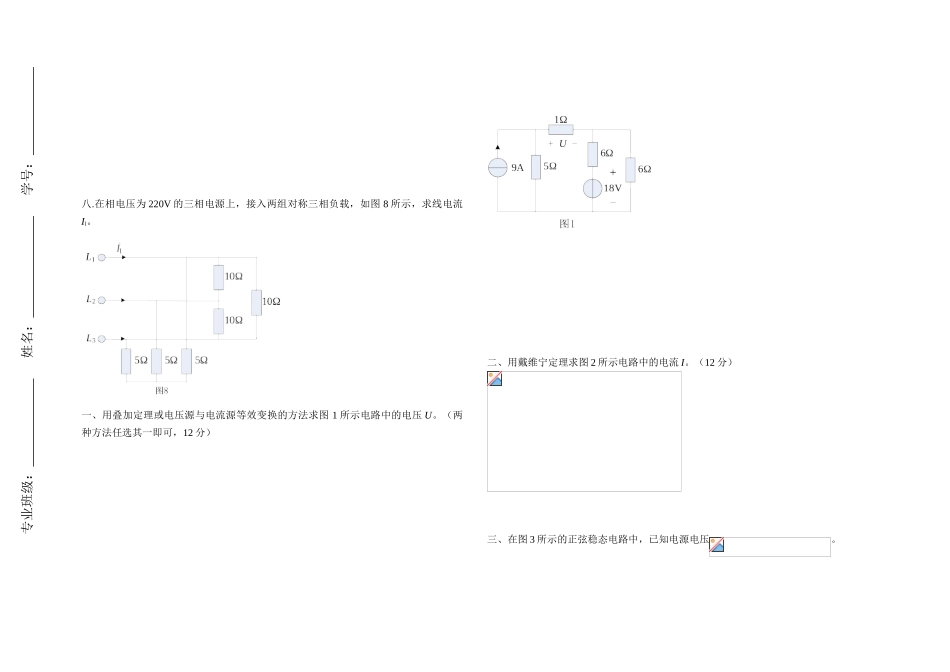

一. 如图 1 所示电路，(1)求各支路电流 I1，I2，I3，并在图中标注各自的实际方向；(2)计算各元件的功率，并说明是吸收功率还是发出功率；(3)验证功率平衡定理。二. 应用叠加定理计算图 2 所示电路中的电压 U。三. 应用电压源与电流源等效变换的方法计算图 3 所示电路中的电流 I。四. 应用戴维宁定理计算图 4 所示电路中的电流 I。专业班级： 姓名： 学号： 专业班级： 姓名： 学号： 五. 如图 5 所示，已知电源电压。 (1)求电源电流 i(t)；(2)求电路的功率因数以及功率 P、Q、S。六. 在图 6 中，已知，，。 (1) 求 各 仪 表 读 数 ； (2) 求 电 路 参 数R1，R2，XL，XC。七. 如图 7 所示的电路中，，R=20Ω。调节电源频率使该电路发生谐振，已知谐振时 XL=5Ω。 (1)求谐振时 XC的值；(2)求谐振时电流，电容两端的电压。八.在相电压为 220V 的三相电源上，接入两组对称三相负载，如图 8 所示，求线电流Il。一、用叠加定理或电压源与电流源等效变换的方法求图 1 所示电路中的电压 U。（两种方法任选其一即可，12 分）二、用戴维宁定理求图 2 所示电路中的电流 I。（12 分）三、在图 3 所示的正弦稳态电路中，已知电源电压。专业班级： 姓名： 学号： （1）求电流；（2）求电路的有功功率 P、无功功率 Q、视在功率 S 以及功率因数cosφ。（15 分）四、在图 4 所示电路中，已知V，A ，A 。 （ 1 ） 求 各 仪 表 读 数 ； （ 2 ） 求 电 路 参 数R、L、C。（15 分）五 、 如 图 5 所 示 ， 将 RL= 6Ω 的 扬 声 器 接 在 输 出 变 压 器 的 二 次 绕 组 ， 已 知N1=200，N2=100，信号源电动势 E=10V，内阻 R0=76Ω，求信号源的输出功率。（10分）六、电路如图 6 所示，求下列情况下输出端电位 VY及各元件中通过的电流。（1）VA=+10V，VB=0V；（2）VA=VB=5V；设二极管的正向压降忽略不计，正向电阻为零，反向电阻为无穷大。（12 分）专业班级： 姓名： 学号： 七、求图 7 所示电路中 uo与各输入电压的运算关系式。（14 分）八、试写出图 8 所示电路的逻辑式，并画出波形 Y。（10 分）一、用叠加定理或电压源与电流源等效变换的方法求图 1 所示电路中的电流 I。（两种方法任选其一即可，12 分）二、用戴维宁定理求图 2 所示电路中的电流 I。（12 分）专业班级： 姓名： 学号： 专业班级： ...
