电梯井内操作架安装方案

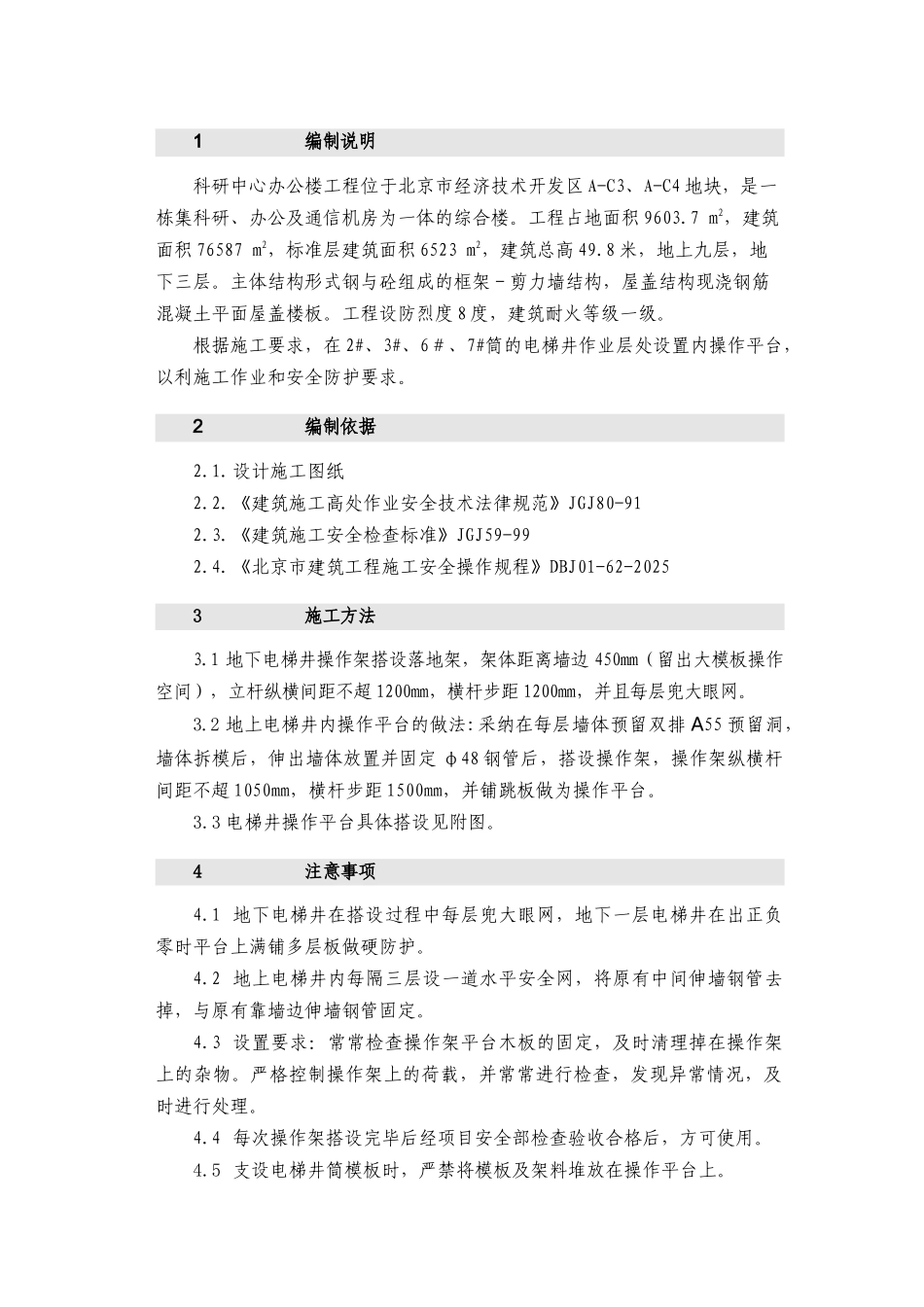

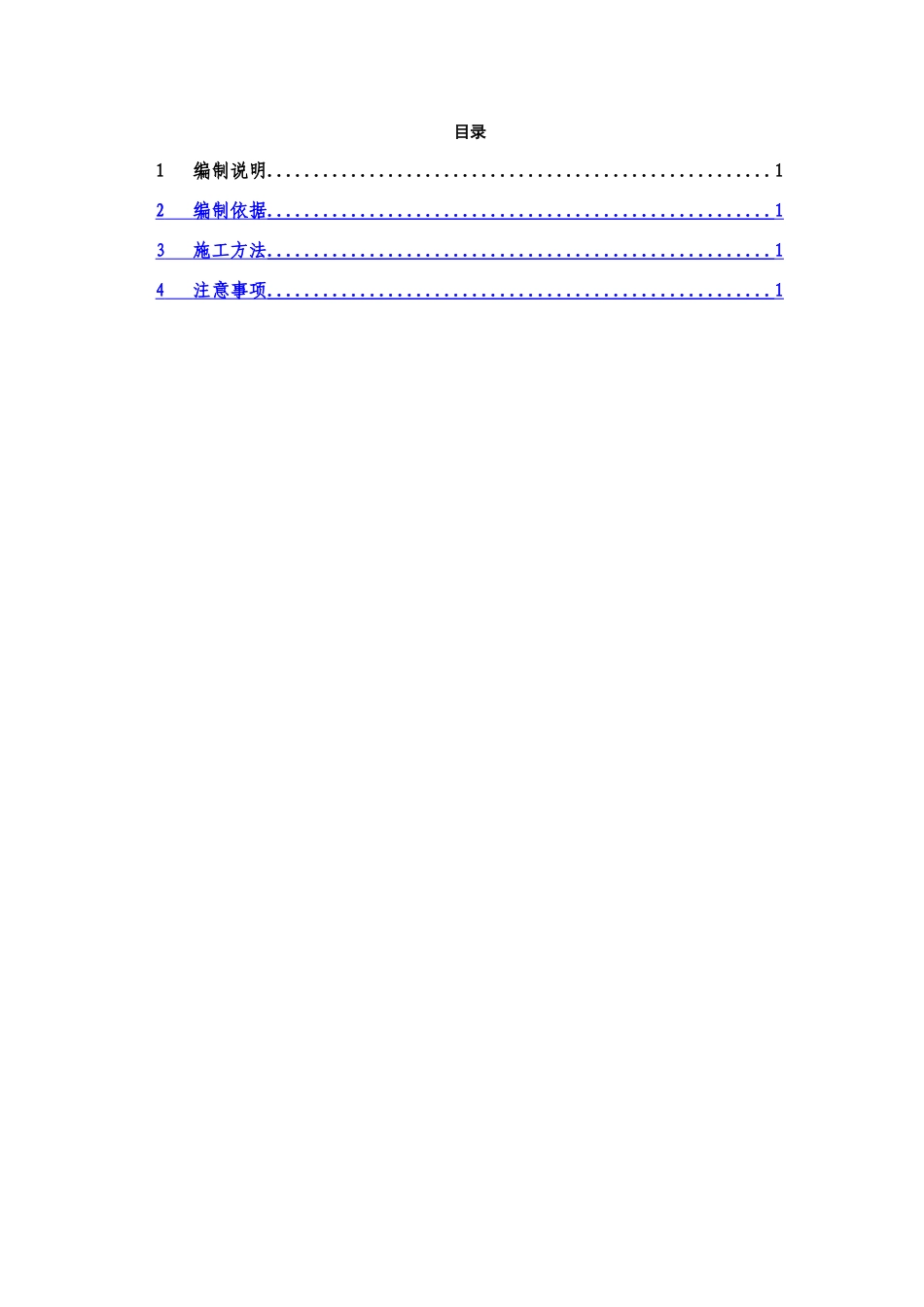

目录1编制说明......................................................12 编制依据 ...................................................... 1 3 施工方法 ...................................................... 1 4 注意事项 ...................................................... 1 1编制说明科研中心办公楼工程位于北京市经济技术开发区 A-C3、A-C4 地块，是一栋集科研、办公及通信机房为一体的综合楼。工程占地面积 9603.7 m2，建筑面积 76587 m2，标准层建筑面积 6523 m2，建筑总高 49.8 米，地上九层，地下三层。主体结构形式钢与砼组成的框架－剪力墙结构，屋盖结构现浇钢筋混凝土平面屋盖楼板。工程设防烈度 8 度，建筑耐火等级一级。根据施工要求，在 2#、3#、6＃、7#筒的电梯井作业层处设置内操作平台，以利施工作业和安全防护要求。2编制依据2.1.设计施工图纸2.2.《建筑施工高处作业安全技术法律规范》JGJ80-912.3.《建筑施工安全检查标准》JGJ59-992.4.《北京市建筑工程施工安全操作规程》DBJ01-62-20253施工方法3.1 地下电梯井操作架搭设落地架，架体距离墙边 450mm（留出大模板操作空间），立杆纵横间距不超 1200mm，横杆步距 1200mm，并且每层兜大眼网。3.2 地上电梯井内操作平台的做法:采纳在每层墙体预留双排 A55 预留洞，墙体拆模后，伸出墙体放置并固定 φ48 钢管后，搭设操作架，操作架纵横杆间距不超 1050mm，横杆步距 1500mm，并铺跳板做为操作平台。3.3 电梯井操作平台具体搭设见附图。4注意事项4.1 地下电梯井在搭设过程中每层兜大眼网，地下一层电梯井在出正负零时平台上满铺多层板做硬防护。4.2 地上电梯井内每隔三层设一道水平安全网，将原有中间伸墙钢管去掉，与原有靠墙边伸墙钢管固定。4.3 设置要求：常常检查操作架平台木板的固定，及时清理掉在操作架上的杂物。严格控制操作架上的荷载，并常常进行检查，发现异常情况，及时进行处理。4.4 每次操作架搭设完毕后经项目安全部检查验收合格后，方可使用。4.5 支设电梯井筒模板时，严禁将模板及架料堆放在操作平台上。
