电气专业施工图设计文件中存在的常见问题及注意事项VIP专享

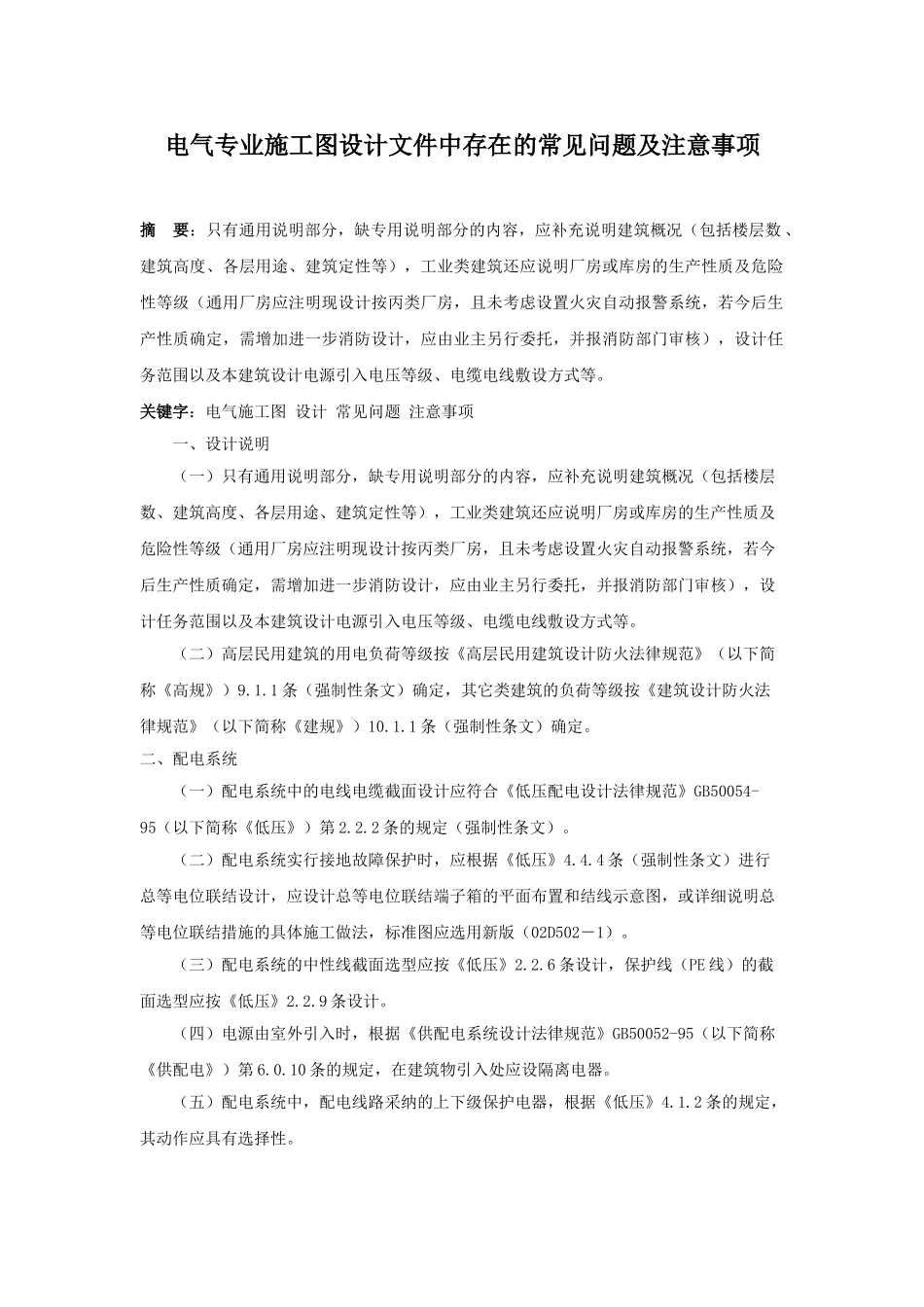

电气专业施工图设计文件中存在的常见问题及注意事项摘 要：只有通用说明部分，缺专用说明部分的内容，应补充说明建筑概况（包括楼层数 、建筑高度、各层用途、建筑定性等），工业类建筑还应说明厂房或库房的生产性质及危险性等级（通用厂房应注明现设计按丙类厂房，且未考虑设置火灾自动报警系统，若今后生产性质确定，需增加进一步消防设计，应由业主另行委托，并报消防部门审核），设计任务范围以及本建筑设计电源引入电压等级、电缆电线敷设方式等。关键字：电气施工图 设计 常见问题 注意事项 一、设计说明 （一）只有通用说明部分，缺专用说明部分的内容，应补充说明建筑概况（包括楼层数、建筑高度、各层用途、建筑定性等），工业类建筑还应说明厂房或库房的生产性质及危险性等级（通用厂房应注明现设计按丙类厂房，且未考虑设置火灾自动报警系统，若今后生产性质确定，需增加进一步消防设计，应由业主另行委托，并报消防部门审核），设计任务范围以及本建筑设计电源引入电压等级、电缆电线敷设方式等。 （二）高层民用建筑的用电负荷等级按《高层民用建筑设计防火法律规范》（以下简称《高规》）9.1.1 条（强制性条文）确定，其它类建筑的负荷等级按《建筑设计防火法律规范》（以下简称《建规》）10.1.1 条（强制性条文）确定。 二、配电系统 （一）配电系统中的电线电缆截面设计应符合《低压配电设计法律规范》GB50054-95（以下简称《低压》）第 2.2.2 条的规定（强制性条文）。 （二）配电系统实行接地故障保护时，应根据《低压》4.4.4 条（强制性条文）进行总等电位联结设计，应设计总等电位联结端子箱的平面布置和结线示意图，或详细说明总等电位联结措施的具体施工做法，标准图应选用新版（02D502－1）。 （三）配电系统的中性线截面选型应按《低压》2.2.6 条设计，保护线（PE 线）的截面选型应按《低压》2.2.9 条设计。 （四）电源由室外引入时，根据《供配电系统设计法律规范》GB50052-95（以下简称《供配电》）第 6.0.10 条的规定，在建筑物引入处应设隔离电器。 （五）配电系统中，配电线路采纳的上下级保护电器，根据《低压》4.1.2 条的规定，其动作应具有选择性。 （六）配电系统中，正常电源与应急电源按《供配电》3.0.2 条（强制性条文）在设计图纸上应注明防止并列运行措施。 （七）住宅（宿舍）类建筑的配电系统应按《住宅设计法律规范》GB50096-1999（以下简称《住宅》）第 6.5.2 条的规定，...
