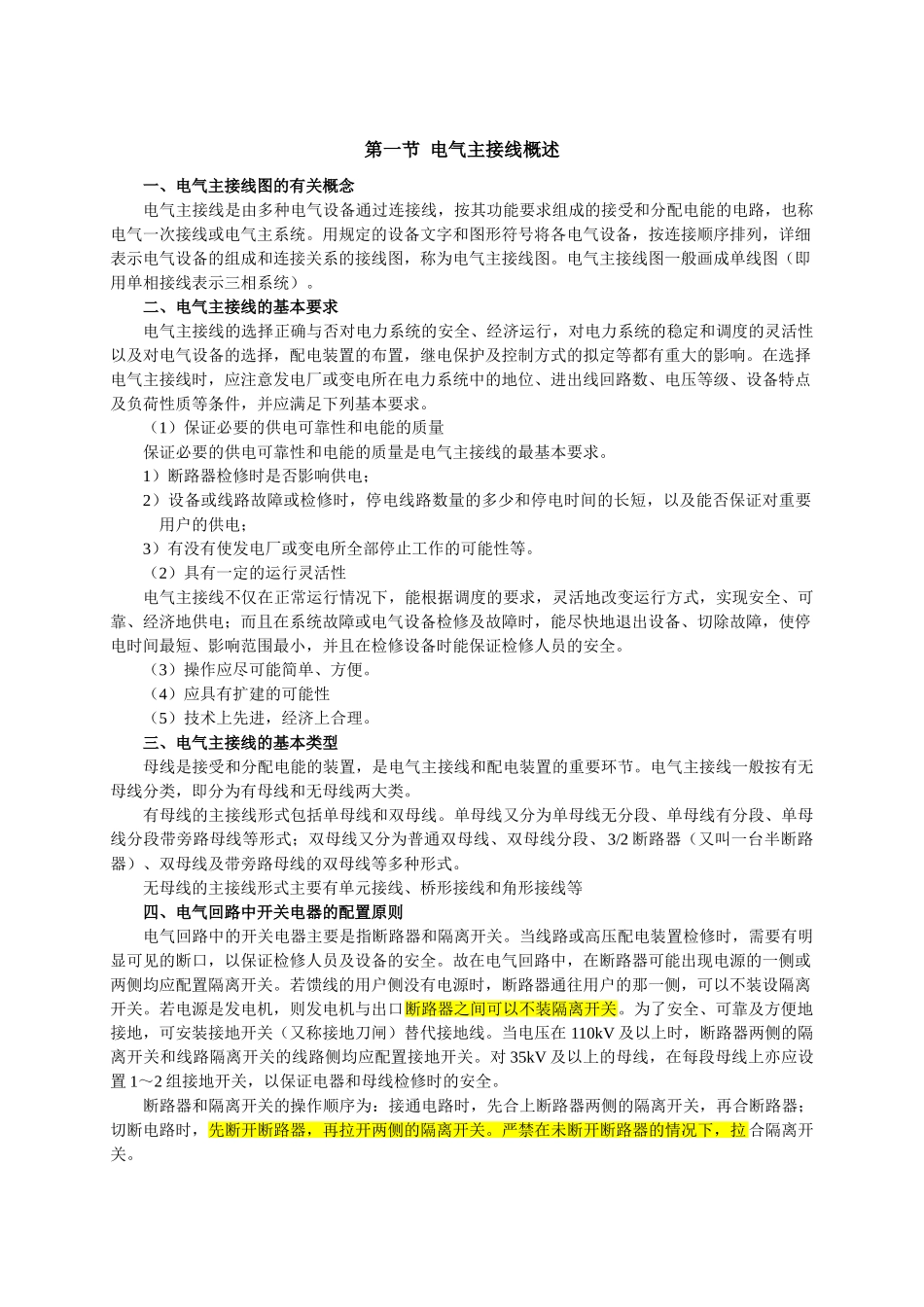

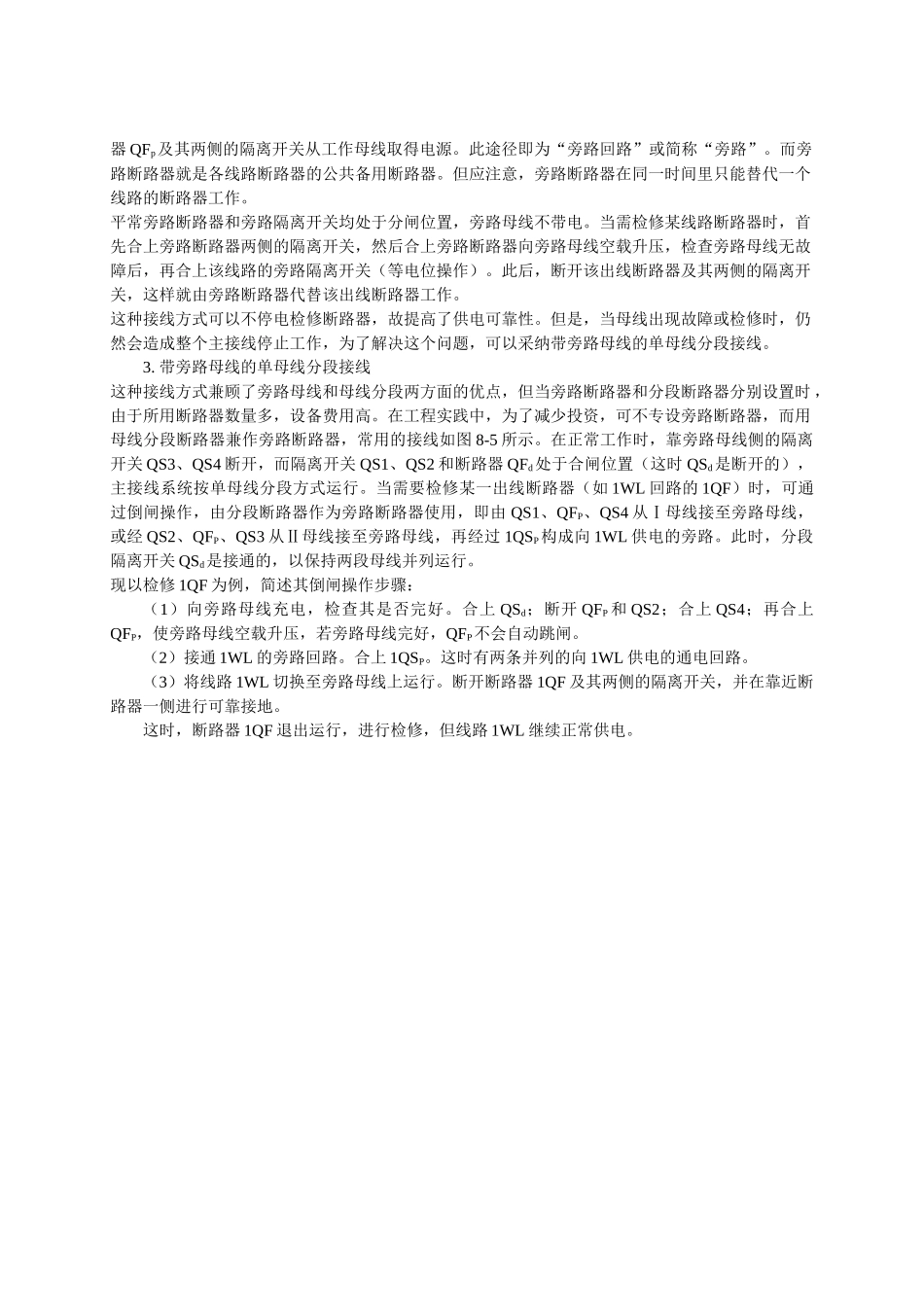

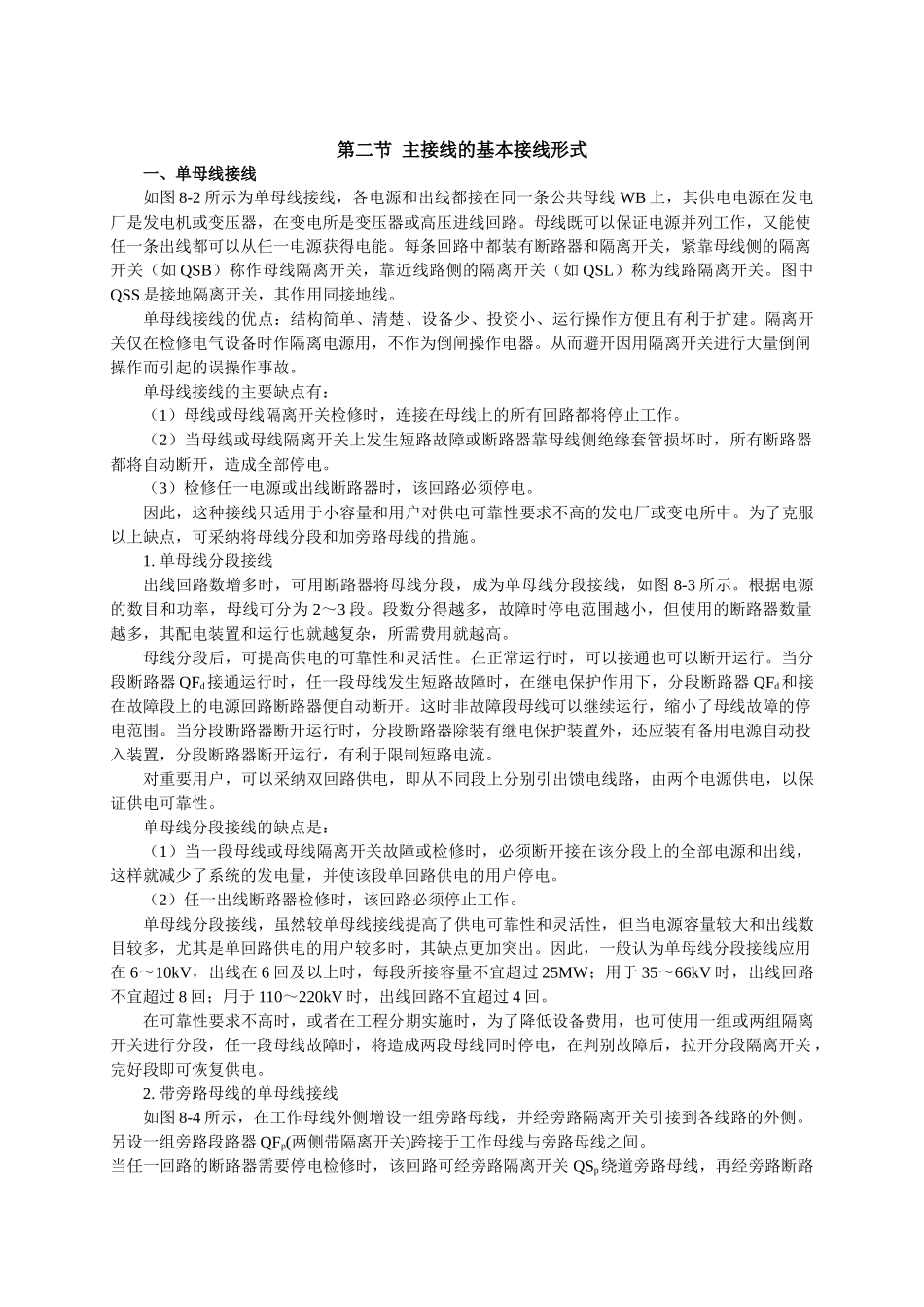

第一节 电气主接线概述一、电气主接线图的有关概念电气主接线是由多种电气设备通过连接线，按其功能要求组成的接受和分配电能的电路，也称电气一次接线或电气主系统。用规定的设备文字和图形符号将各电气设备，按连接顺序排列，详细表示电气设备的组成和连接关系的接线图，称为电气主接线图。电气主接线图一般画成单线图（即用单相接线表示三相系统）。二、电气主接线的基本要求电气主接线的选择正确与否对电力系统的安全、经济运行，对电力系统的稳定和调度的灵活性以及对电气设备的选择，配电装置的布置，继电保护及控制方式的拟定等都有重大的影响。在选择电气主接线时，应注意发电厂或变电所在电力系统中的地位、进出线回路数、电压等级、设备特点及负荷性质等条件，并应满足下列基本要求。（1）保证必要的供电可靠性和电能的质量保证必要的供电可靠性和电能的质量是电气主接线的最基本要求。1）断路器检修时是否影响供电；2）设备或线路故障或检修时，停电线路数量的多少和停电时间的长短，以及能否保证对重要用户的供电；3）有没有使发电厂或变电所全部停止工作的可能性等。（2）具有一定的运行灵活性电气主接线不仅在正常运行情况下，能根据调度的要求，灵活地改变运行方式，实现安全、可靠、经济地供电；而且在系统故障或电气设备检修及故障时，能尽快地退出设备、切除故障，使停电时间最短、影响范围最小，并且在检修设备时能保证检修人员的安全。（3）操作应尽可能简单、方便。（4）应具有扩建的可能性（5）技术上先进，经济上合理。三、电气主接线的基本类型母线是接受和分配电能的装置，是电气主接线和配电装置的重要环节。电气主接线一般按有无母线分类，即分为有母线和无母线两大类。有母线的主接线形式包括单母线和双母线。单母线又分为单母线无分段、单母线有分段、单母线分段带旁路母线等形式；双母线又分为普通双母线、双母线分段、3/2 断路器（又叫一台半断路器）、双母线及带旁路母线的双母线等多种形式。无母线的主接线形式主要有单元接线、桥形接线和角形接线等四、电气回路中开关电器的配置原则电气回路中的开关电器主要是指断路器和隔离开关。当线路或高压配电装置检修时，需要有明显可见的断口，以保证检修人员及设备的安全。故在电气回路中，在断路器可能出现电源的一侧或两侧均应配置隔离开关。若馈线的用户侧没有电源时，断路器通往用户的那一侧，可以不装设隔离开关。若电源是发电机，则发电机与出口断路器之间可以...
