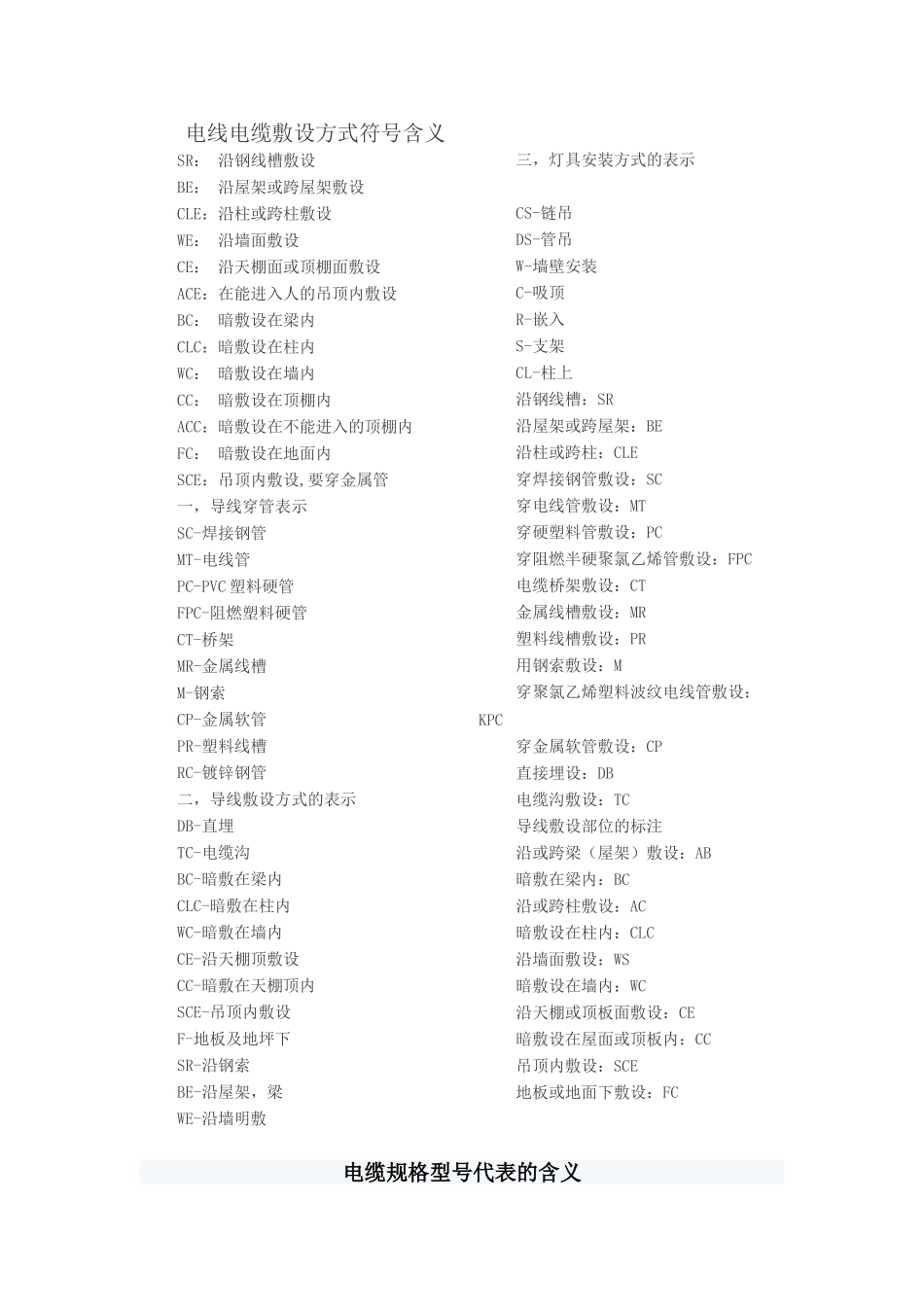

电线电缆敷设方式符号含义SR： 沿钢线槽敷设BE： 沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE： 沿墙面敷设CE： 沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC： 暗敷设在梁内CLC：暗敷设在柱内WC： 暗敷设在墙内CC： 暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC： 暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC 塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC电缆规格型号代表的含义型号含义：R－连接用软电缆（电线），软结构。V－绝缘聚氯乙烯。 V－聚氯乙烯绝缘 V－聚氯乙烯护套B－平型（扁形）。S－双绞型。A－镀锡或镀银。F－耐高温P－编织屏蔽 P2－铜带屏蔽 P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。将要颁布的建设部标准用 FZ 表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型一、电缆产品用型号、额定电压和规格表示。其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。如 VV42－10 3×50 表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额定电压 10kV、3 芯、标称截面积 50mm2 的电力电缆。电力电缆型号各部分的代号及其含义1.绝缘种类：V 代表聚氯乙稀；X 代表橡胶；Y 代表聚乙烯；YJ 代表交联聚乙烯；Z 代表纸。2.导体材料：L 代表铝；T（省略）代表铜。3.内护层：V 代表聚氯乙稀护套；Y 聚乙烯护套；L 铝护套；Q ...
