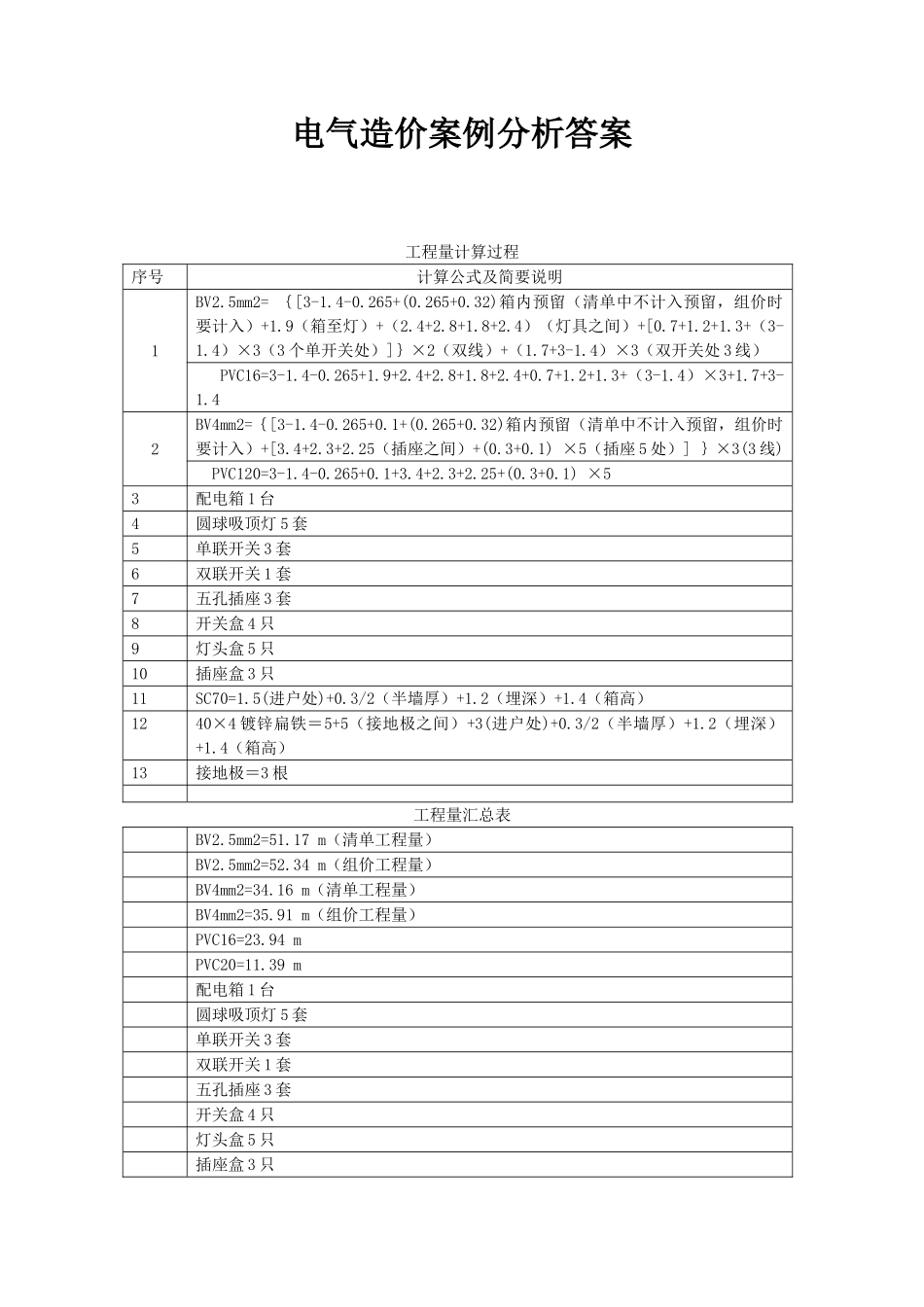

电气造价案例分析答案

电气造价案例分析答案工程量计算过程序号计算公式及简要说明1BV2.5mm2= ｛[3-1.4-0.265+(0.265+0.32)箱内预留（清单中不计入预留，组价时要计入）+1.9（箱至灯）+（2.4+2.8+1.8+2.4）（灯具之间）+[0.7+1.2+1.3+（3-1.4）×3（3 个单开关处）]｝×2（双线）+（1.7+3-1.4）×3（双开关处 3 线）PVC16=3-1.4-0.265+1.9+2.4+2.8+1.8+2.4+0.7+1.2+1.3+（3-1.4）×3+1.7+3-1.42BV4mm2=｛[3-1.4-0.265+0.1+(0.265+0.32)箱内预留（清单中不计入预留，组价时要计入）+[3.4+2.3+2.25（插座之间）+(0.3+0.1) ×5（插座 5 处）] ｝×3(3 线)PVC120=3-1.4-0.265+0.1+3.4+2.3+2.25+(0.3+0.1) ×53配电箱 1 台4圆球吸顶灯 5 套5单联开关 3 套6双联开关 1 套7五孔插座 3 套8开关盒 4 只9灯头盒 5 只10插座盒 3 只11SC70=1.5(进户处)+0.3/2（半墙厚）+1.2（埋深）+1.4（箱高）1240×4 镀锌扁铁＝5+5（接地极之间）+3(进户处)+0.3/2（半墙厚）+1.2（埋深）+1.4（箱高）13接地极＝3 根工程量汇总表BV2.5mm2=51.17 m（清单工程量）BV2.5mm2=52.34 m（组价工程量）BV4mm2=34.16 m（清单工程量）BV4mm2=35.91 m（组价工程量）PVC16=23.94 mPVC20=11.39 m配电箱 1 台圆球吸顶灯 5 套单联开关 3 套双联开关 1 套五孔插座 3 套开关盒 4 只灯头盒 5 只插座盒 3 只SC70=4.25m40×4 镀锌扁铁＝16.5m接地极＝3 根一、（本题 60 分）请根据给定的电气工程施工图，计算工程量并编制电气分部分项工程量清单.（一）设计说明1、该建筑物为单层砖混结构，建筑物净高 3.0m，顶板为现浇，建筑物室内外高差 0.45m.板厚按 0.3 米考虑，墙厚按 0.3 米考虑；2、电源采纳三相四线制、电缆 YJV－1000V-4×25+1×16 埋地穿管入户, 室外部分管道埋深见图示；照明、插座由不同的支路供电,插座回路设漏电断路器保护.配线线路全部采纳穿管暗敷，照明线路采纳 BV2.5mm2穿半硬 PVC 塑料管，2～3 根穿 PVC15，4～5 根穿 PVC20；插座线路采纳 BV4 mm2穿 PVC20.3、入户处做重复接地, 系统接地设在配电箱下，接地母线采纳-40×4 镀锌扁钢，室外埋深见图示，普通土；接地极采纳镀锌角钢∠50×50×5×2500mm，直立打入地下，顶埋深0.75m.4、配电箱型号为 PZ30/20，厂家成品供应，箱内无端子板；配电箱尺寸为 320（宽）×265（高）×180（厚）mm，底边安装高度距地 1.4m.5、 其他安装高度：86 系列开关（单、双联） 安装...
