电炉渣处理生产线与工艺流程描述VIP专享

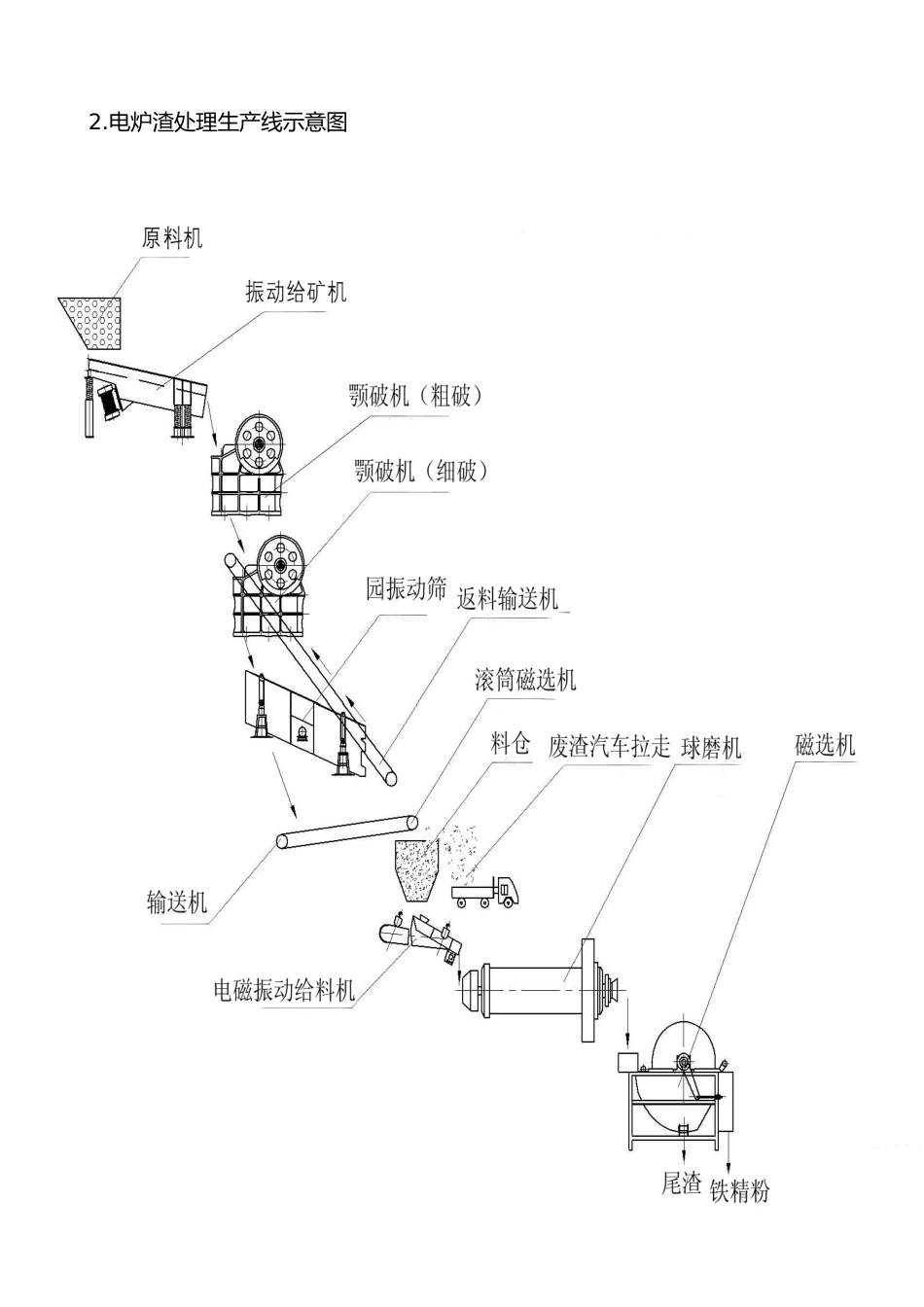

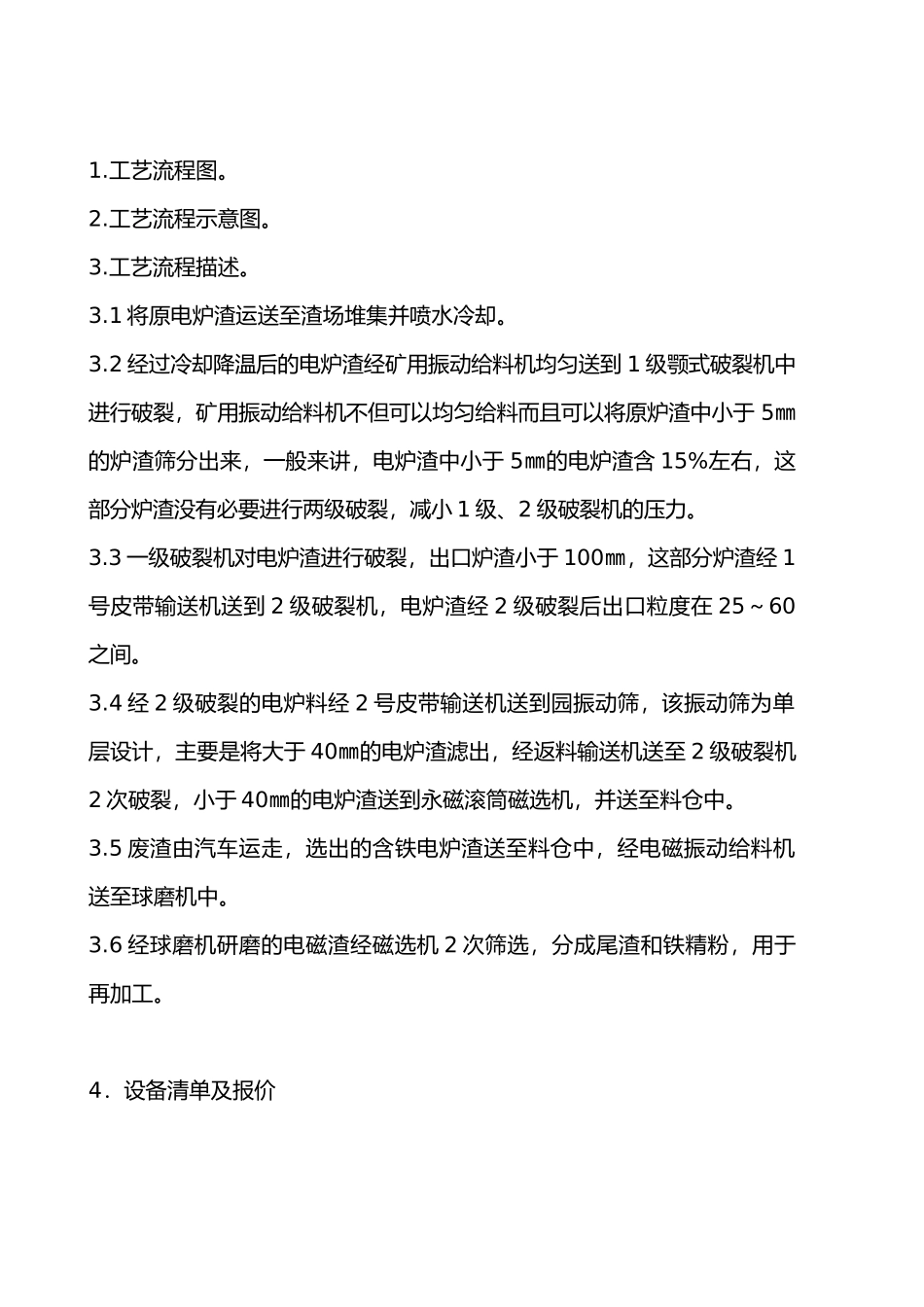

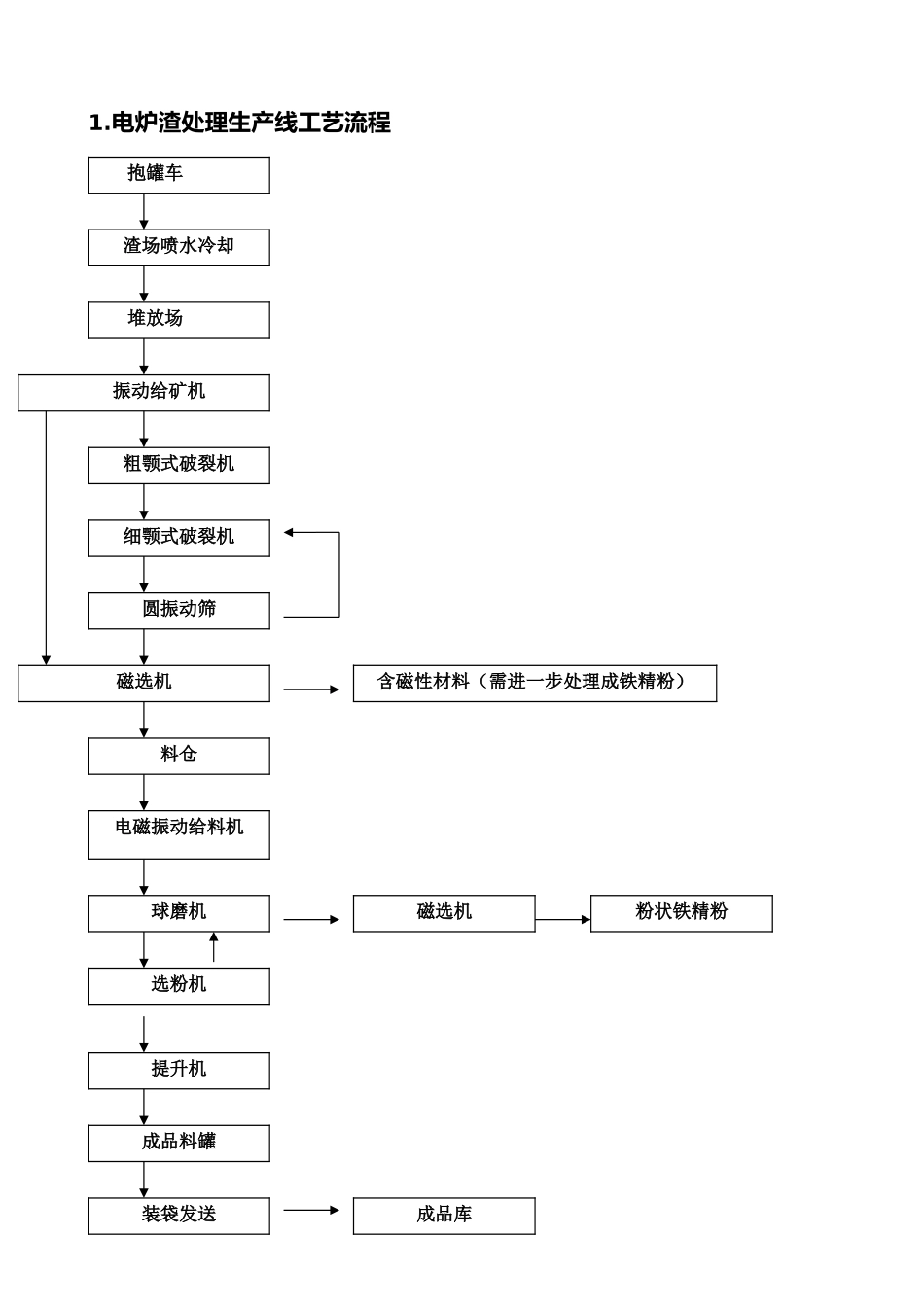

1.电炉渣处理生产线工艺流程 抱罐车渣场喷水冷却圆振动筛料仓电磁振动给料机堆放场粉状铁精粉选粉机振动给矿机粗颚式破裂机细颚式破裂机磁选机球磨机磁选机成品料罐提升机装袋发送含磁性材料（需进一步处理成铁精粉）成品库2.电炉渣处理生产线示意图1.工艺流程图。2.工艺流程示意图。3.工艺流程描述。3.1 将原电炉渣运送至渣场堆集并喷水冷却。3.2 经过冷却降温后的电炉渣经矿用振动给料机均匀送到 1 级颚式破裂机中进行破裂，矿用振动给料机不但可以均匀给料而且可以将原炉渣中小于 5㎜的炉渣筛分出来，一般来讲，电炉渣中小于 5㎜的电炉渣含 15%左右，这部分炉渣没有必要进行两级破裂，减小 1 级、2 级破裂机的压力。3.3 一级破裂机对电炉渣进行破裂，出口炉渣小于 100㎜，这部分炉渣经 1号皮带输送机送到 2 级破裂机，电炉渣经 2 级破裂后出口粒度在 25～60之间。3.4 经 2 级破裂的电炉料经 2 号皮带输送机送到园振动筛，该振动筛为单层设计，主要是将大于 40㎜的电炉渣滤出，经返料输送机送至 2 级破裂机2 次破裂，小于 40㎜的电炉渣送到永磁滚筒磁选机，并送至料仓中。3.5 废渣由汽车运走，选出的含铁电炉渣送至料仓中，经电磁振动给料机送至球磨机中。3.6 经球磨机研磨的电磁渣经磁选机 2 次筛选，分成尾渣和铁精粉，用于再加工。4．设备清单及报价5.设备技术参数5.1 振动给矿机规格型号：ZSW-380×95最大进料粒度：500㎜处理能力：96～160T/h安装倾角：0°电机功率：11KW槽体尺寸：3800×960外形尺寸：3920×1640×1320序号产品名称型号数量装机容量单价(万)1振动给矿机ZSW-380×95111KW7.12颚式破裂机PE-500×750155KW12.031 号皮带输送机B=650 L=20M14.24颚式破裂机PEX-250×750130KW8.252 号皮带输送机B=650 L=20M14.26圆振动筛IYK1545115KW8.47滚筒磁选机XCT6815.68料仓定制11.29电磁振动给料机GZ310.2KW1.210球磨机Φ2100×45001245KW5411磁选机GTB901813KW7.2总 重 量：4096㎏5.2 颚式破裂机规格型号：PE-500×750进料口尺寸：500×750最大进料粒度：425㎜排料口调整范围：50～100处理能力：40～110T/h偏心轴转速：275r/min电机功率：55KW外形尺寸：1980×2080×1870总 重 量：12000㎏5.3 1 号皮带输送机B=650L=20M倾角根据现场设计确定5.4 颚式破裂机规格型号：PEX-250×750进料口尺寸：250×750最大进料粒度：210㎜排料口调整范围：13～35处理能力：13～35T/h偏心轴转速：330r/min电...
