电线管敷设分项工程质量技术交底卡

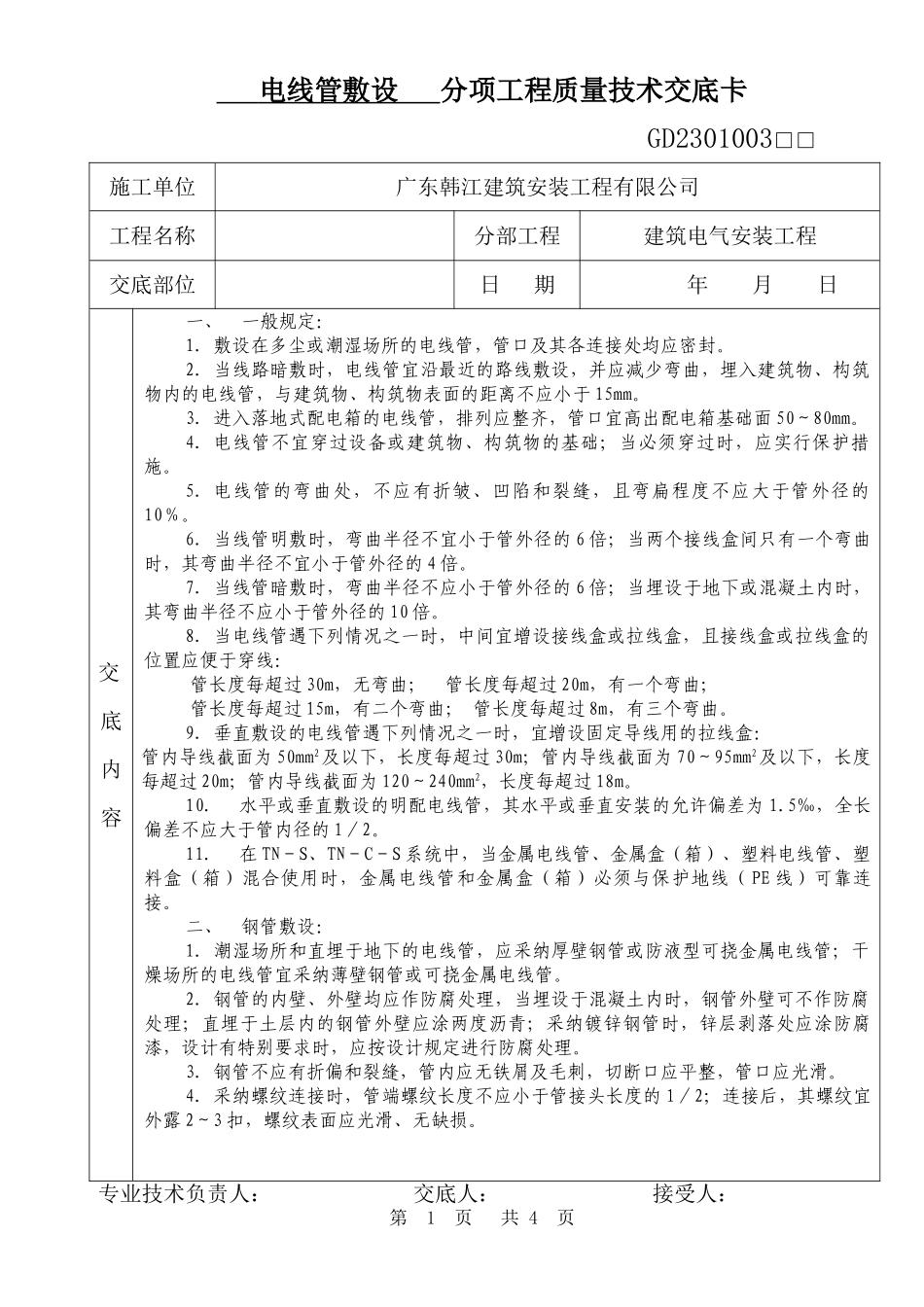

电线管敷设 分项工程质量技术交底卡GD2301003□□施工单位广东韩江建筑安装工程有限公司工程名称分部工程建筑电气安装工程交底部位日 期年 月 日交底内容一、一般规定：1. 敷设在多尘或潮湿场所的电线管，管口及其各连接处均应密封。2. 当线路暗敷时，电线管宜沿最近的路线敷设，并应减少弯曲，埋入建筑物、构筑物内的电线管，与建筑物、构筑物表面的距离不应小于 15mm。3. 进入落地式配电箱的电线管，排列应整齐，管口宜高出配电箱基础面 50～80mm。4. 电线管不宜穿过设备或建筑物、构筑物的基础；当必须穿过时，应实行保护措施。5. 电线管的弯曲处，不应有折皱、凹陷和裂缝，且弯扁程度不应大于管外径的10％。6. 当线管明敷时，弯曲半径不宜小于管外径的 6 倍；当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的 4 倍。7. 当线管暗敷时，弯曲半径不应小于管外径的 6 倍；当埋设于地下或混凝土内时，其弯曲半径不应小于管外径的 10 倍。8. 当电线管遇下列情况之一时，中间宜增设接线盒或拉线盒，且接线盒或拉线盒的位置应便于穿线：管长度每超过 30m，无弯曲； 管长度每超过 20m，有一个弯曲；管长度每超过 15m，有二个弯曲； 管长度每超过 8m，有三个弯曲。9. 垂直敷设的电线管遇下列情况之一时，宜增设固定导线用的拉线盒：管内导线截面为 50mm2及以下，长度每超过 30m；管内导线截面为 70～95mm2及以下，长度每超过 20m；管内导线截面为 120～240mm2，长度每超过 18m。10.水平或垂直敷设的明配电线管，其水平或垂直安装的允许偏差为 1.5‰，全长偏差不应大于管内径的 1／2。11.在 TN－S、TN－C－S 系统中，当金属电线管、金属盒（箱）、塑料电线管、塑料盒（箱）混合使用时，金属电线管和金属盒（箱）必须与保护地线（ PE 线）可靠连接。二、钢管敷设：1. 潮湿场所和直埋于地下的电线管，应采纳厚壁钢管或防液型可挠金属电线管；干燥场所的电线管宜采纳薄壁钢管或可挠金属电线管。2. 钢管的内壁、外壁均应作防腐处理，当埋设于混凝土内时，钢管外壁可不作防腐处理；直埋于土层内的钢管外壁应涂两度沥青；采纳镀锌钢管时，锌层剥落处应涂防腐漆，设计有特别要求时，应按设计规定进行防腐处理。3. 钢管不应有折偏和裂缝，管内应无铁屑及毛刺，切断口应平整，管口应光滑。4. 采纳螺纹连接时，管端螺纹长度不应小于管接头长度的 1／2；连接后，其螺纹宜外露 2～3 扣，螺纹表面应光滑、无...
