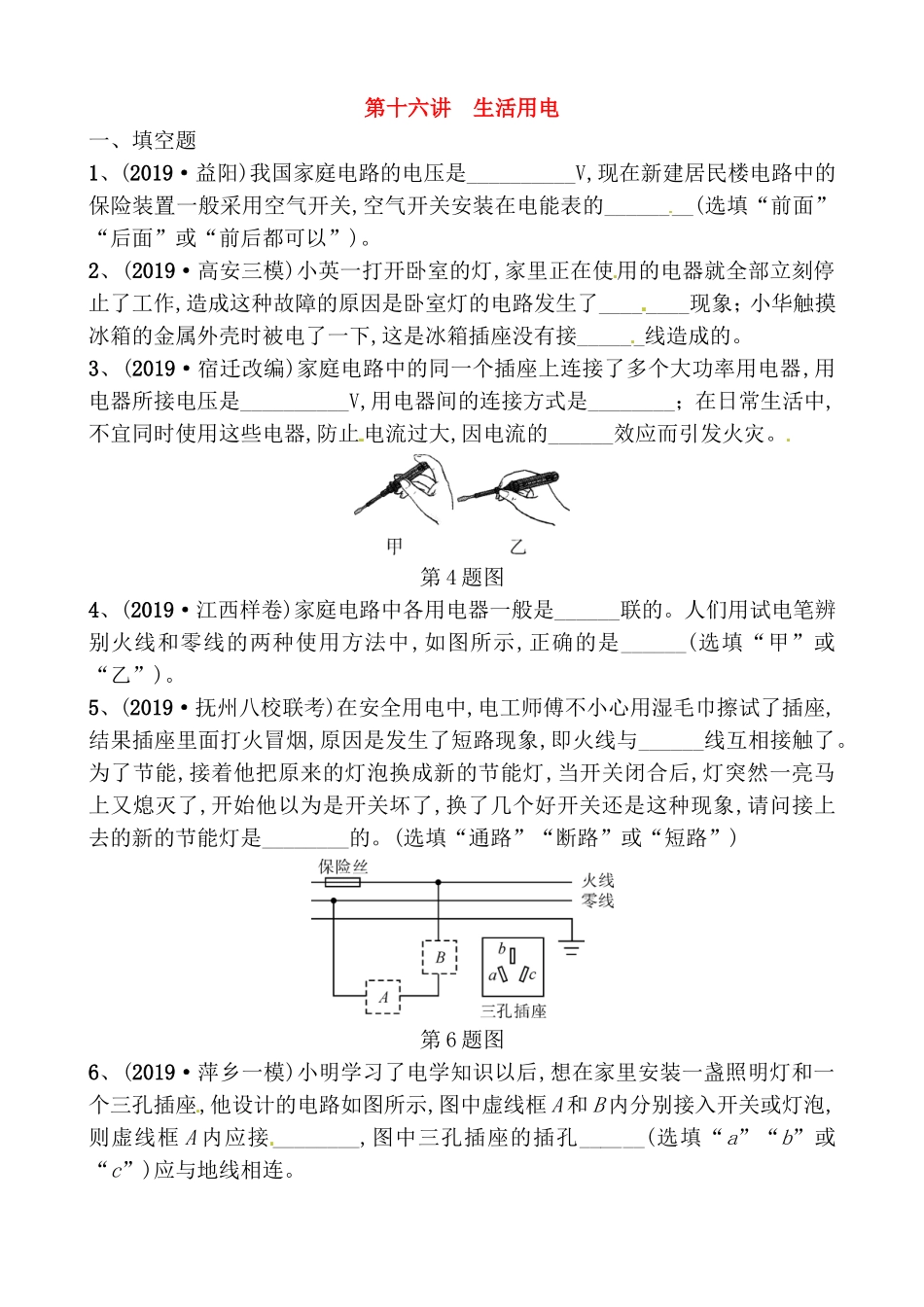

第十六讲生活用电一、填空题1、(2019·益阳)我国家庭电路的电压是__________V,现在新建居民楼电路中的保险装置一般采用空气开关,空气开关安装在电能表的________(选填“前面”“后面”或“前后都可以”)。2、(2019·高安三模)小英一打开卧室的灯,家里正在使用的电器就全部立刻停止了工作,造成这种故障的原因是卧室灯的电路发生了________现象；小华触摸冰箱的金属外壳时被电了一下,这是冰箱插座没有接______线造成的。3、(2019·宿迁改编)家庭电路中的同一个插座上连接了多个大功率用电器,用电器所接电压是__________V,用电器间的连接方式是________；在日常生活中,不宜同时使用这些电器,防止电流过大,因电流的______效应而引发火灾。第4题图4、(2019·江西样卷)家庭电路中各用电器一般是______联的。人们用试电笔辨别火线和零线的两种使用方法中,如图所示,正确的是______(选填“甲”或“乙”)。5、(2019·抚州八校联考)在安全用电中,电工师傅不小心用湿毛巾擦试了插座,结果插座里面打火冒烟,原因是发生了短路现象,即火线与______线互相接触了。为了节能,接着他把原来的灯泡换成新的节能灯,当开关闭合后,灯突然一亮马上又熄灭了,开始他以为是开关坏了,换了几个好开关还是这种现象,请问接上去的新的节能灯是________的。(选填“通路”“断路”或“短路”)第6题图6、(2019·萍乡一模)小明学习了电学知识以后,想在家里安装一盏照明灯和一个三孔插座,他设计的电路如图所示,图中虚线框A和B内分别接入开关或灯泡,则虚线框A内应接________,图中三孔插座的插孔______(选填“a”“b”或“c”)应与地线相连。二、选择题7、在家庭电路中,从用户开始要顺次安装下列元器件再接用电器,其先后次序正确的是()A、电能表、保险装置、总开关B、电能表、总开关、保险装置C、保险装置、电能表、总开关D、总开关、电能表、保险装置8、(2019·南充)下列图中符合安全用电与保护原则的是()9、(2019·绵阳)如图所示,甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时,丁站在地面上用手去拉丙。则()第9题图A、甲、乙都会触电B、甲、丙都会触电C、乙、丁都会触电D、丙、丁都会触电10、(人教P108第2题改编)如图所示是小明家的插线板,他在使用中发现：插线板的指示灯在开关断开时不发光,插孔不能提供电压；而在开关闭合时指示灯发光,插孔可以提供电压；如果指示灯损坏,开关闭合时插孔也能提供电压。下图中关于小明所用插线板的开关、指示灯和插孔的连接方式,正确的是()第10题图11、(2019·高安市一模)(不定项)如图所示是某同学家的家庭电路的部分电路图,下列说法中正确的是()第11题图A、家庭电路中使用的是交流电,电压是220V,频率是50HzB、丁灯的安装及开关的连接是正确的C、两孔插座和三孔插座的连接都是正确的D、用试电笔正确接触M和N点时,试电笔的氖管均不发光参考答案1、220后面2.短路地3.220并联热4.并甲5.零断路6.灯泡b7.B8.A9.D10.A11.AB
