病害水库枢纽整治工程地质勘察报告

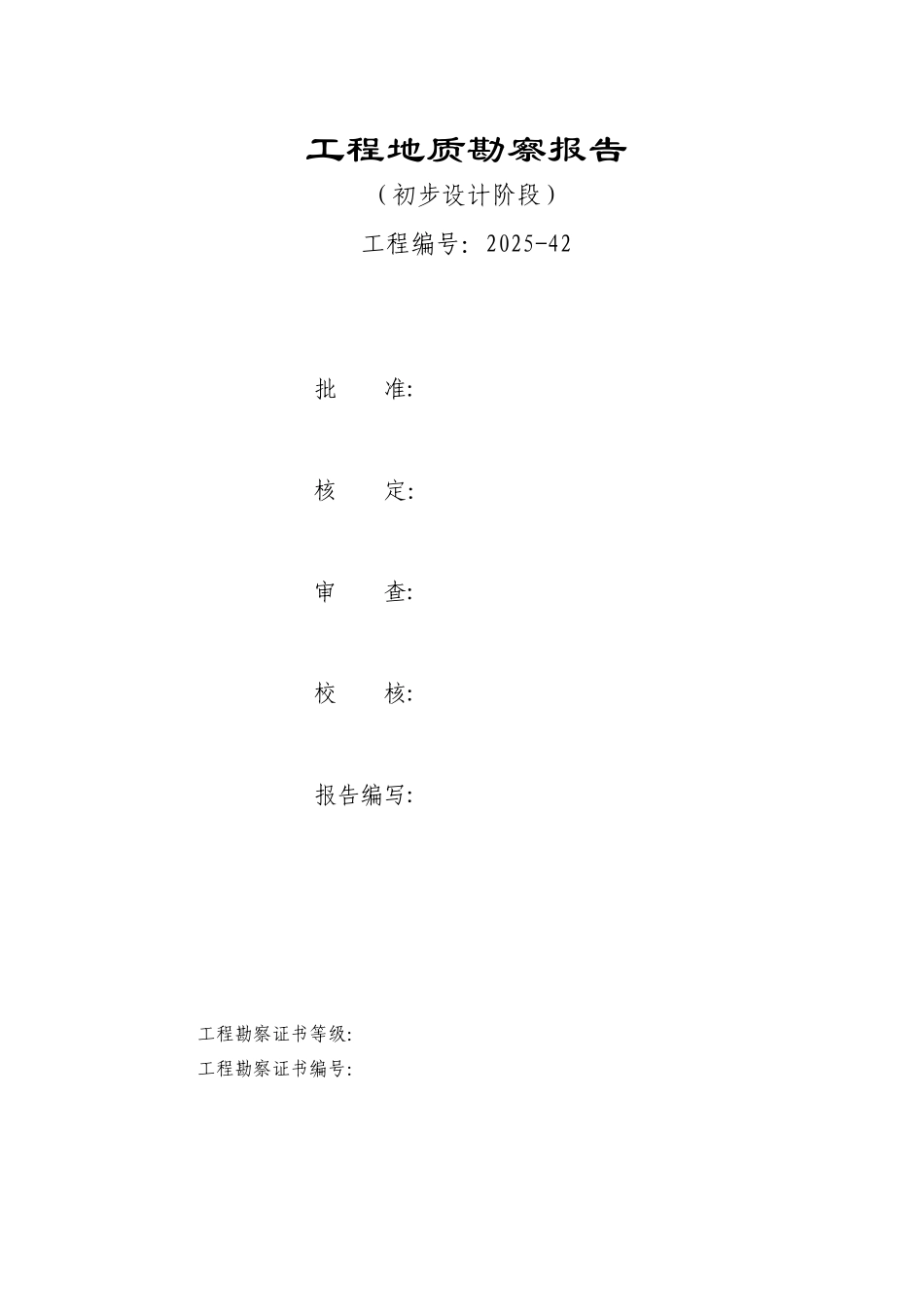

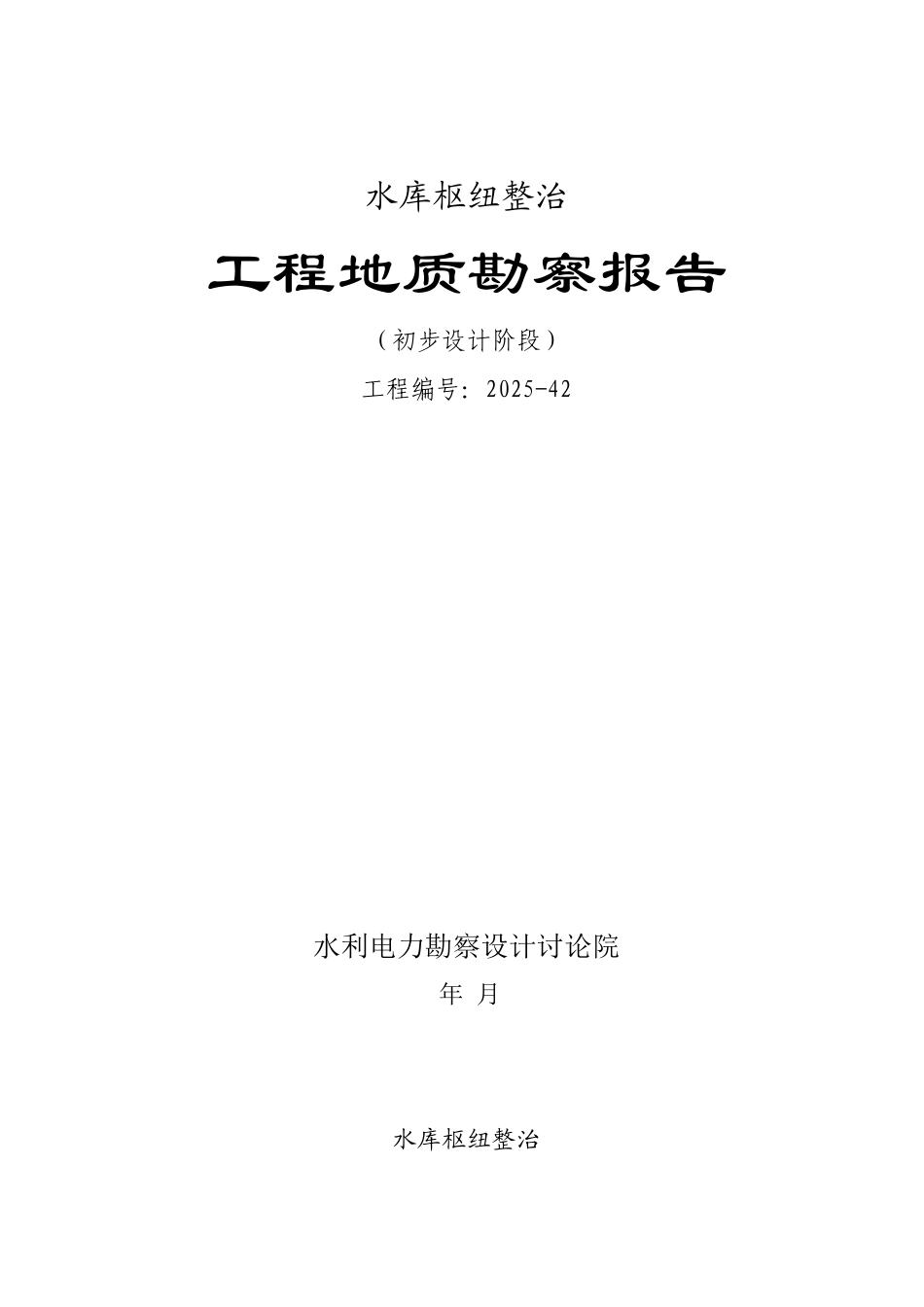

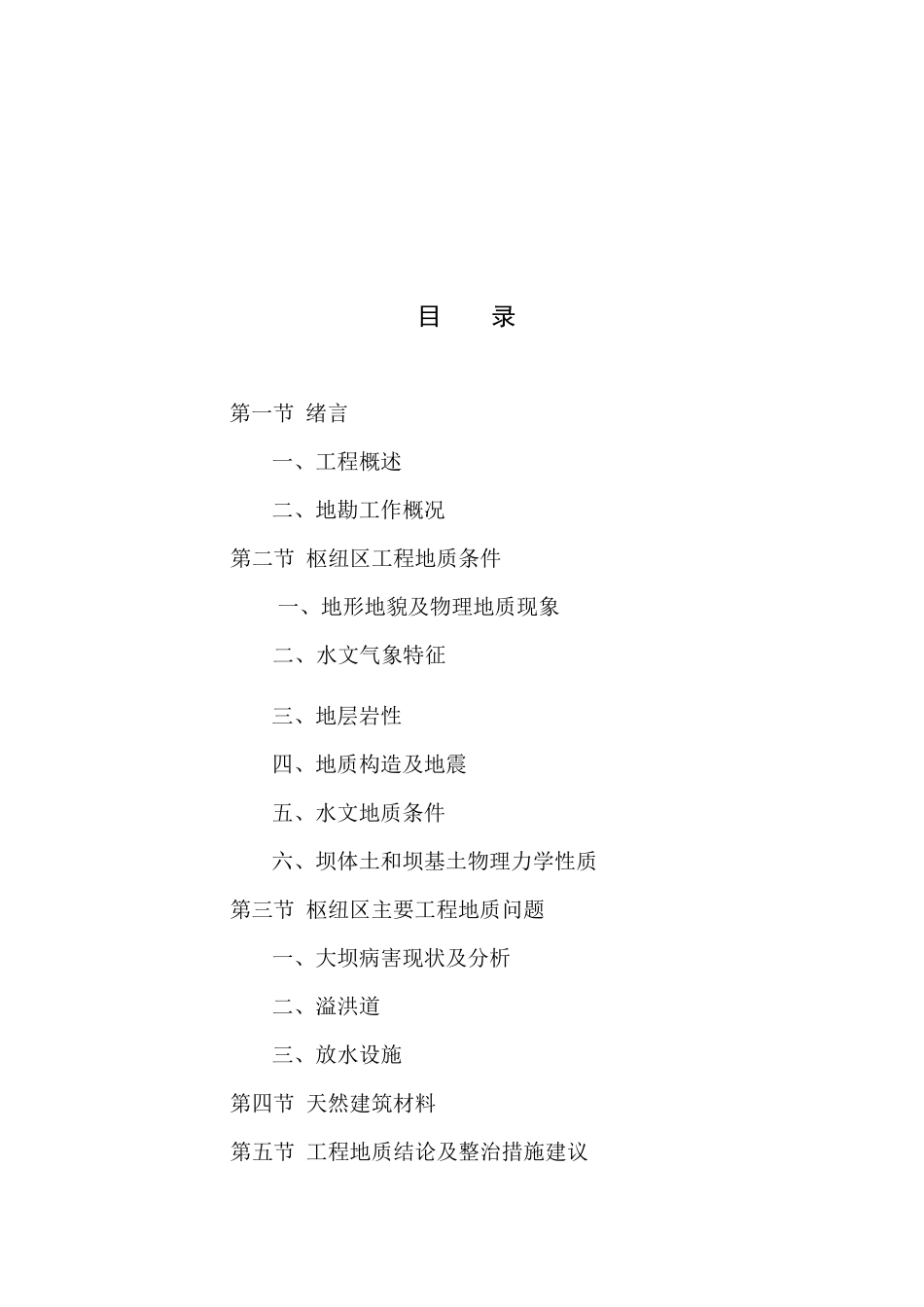

水库枢纽整治工程地质勘察报告（初步设计阶段）工程编号：2025-42水利电力勘察设计讨论院 年 月水库枢纽整治工程地质勘察报告（初步设计阶段）工程编号：2025-42批 准: 核 定： 审 查: 校 核: 报告编写: 工程勘察证书等级：工程勘察证书编号： 目 录第一节 绪言一、工程概述二、地勘工作概况第二节 枢纽区工程地质条件一、地形地貌及物理地质现象二、水文气象特征三、地层岩性四、地质构造及地震五、水文地质条件六、坝体土和坝基土物理力学性质第三节 枢纽区主要工程地质问题一、大坝病害现状及分析二、溢洪道三、放水设施第四节 天然建筑材料第五节 工程地质结论及整治措施建议 附件：1、勘探平面布置图（1：1000） 1 张2、大坝工程地质剖面图（1：500） 2 张3、大坝渗透剖面图（1：500） 1 张4、溢洪道工程地质纵剖面图（1：500） 1 张5、钻孔柱状图（1：100） 3 张6、坝体土物理力学试验报告 1 份第一节 绪 言一、工程概述水库位于 xx 县 xx 境内，xx 水系—拱桥沟上游，是一座以灌溉为主，兼防洪、场镇供水等综合利用的小（一）型水库，大坝距县城 17公里。集雨面积 3.5km2，总库容 128.83 万 m3，有效库容 89 万 m3，死库容 8.5 万 m3。水库枢纽由大坝、溢洪道及放水设备三部分组成。 (一)、大坝大 坝 坝 型 为 粘 土 心 墙 坝 ， 坝 轴 线 长 度 112.50m ， 坝 顶 高 程477.00m，坝基高程 449.00m，坝高 28.00m，最大坝底宽度 120.35m，坡内坡下部用块石护坡，外坡脚设堆石体，内坡块石护坡高度23.00m，外坡脚堆石体高 12.06m。 (二)、溢洪道溢洪道位于大坝右端，与大坝紧连，为正堰开敞式溢洪道。堰顶宽为 15.0m，堰顶高程为 474.10m。堰后为收缩段、陡槽段，陡槽段宽7.0m，前端已开挖段总长为 86.0m，均未进行衬护。之后的陡槽段、消力池及排水渠均未修建。(三)、放水设施 放水设备位于大坝左岸，为涵卧管式取水，取水高程 463.00m，采纳平插式闸门控制，用 5 吨螺杆启闭机操作，进水孔口直径 φ40 厘米，涵管断面为宽 0.65m，高 0.77m，长为 77.5m，设计放水流量为0.38m3/S。(四)、枢纽工程存在的主要问题1、大坝该库大坝分两次建设，于 1966 年动工 9 月动工兴建，10 月开始对大坝进行填筑，1967 年 12 月，大坝填筑至高程 467.00m 时停工，当时筑坝高度为 18.00m。续建于 1987 年 11 月动工，1988 年 3 月完工达到现有规...
