监理6给排水专业施工图设计审查要点

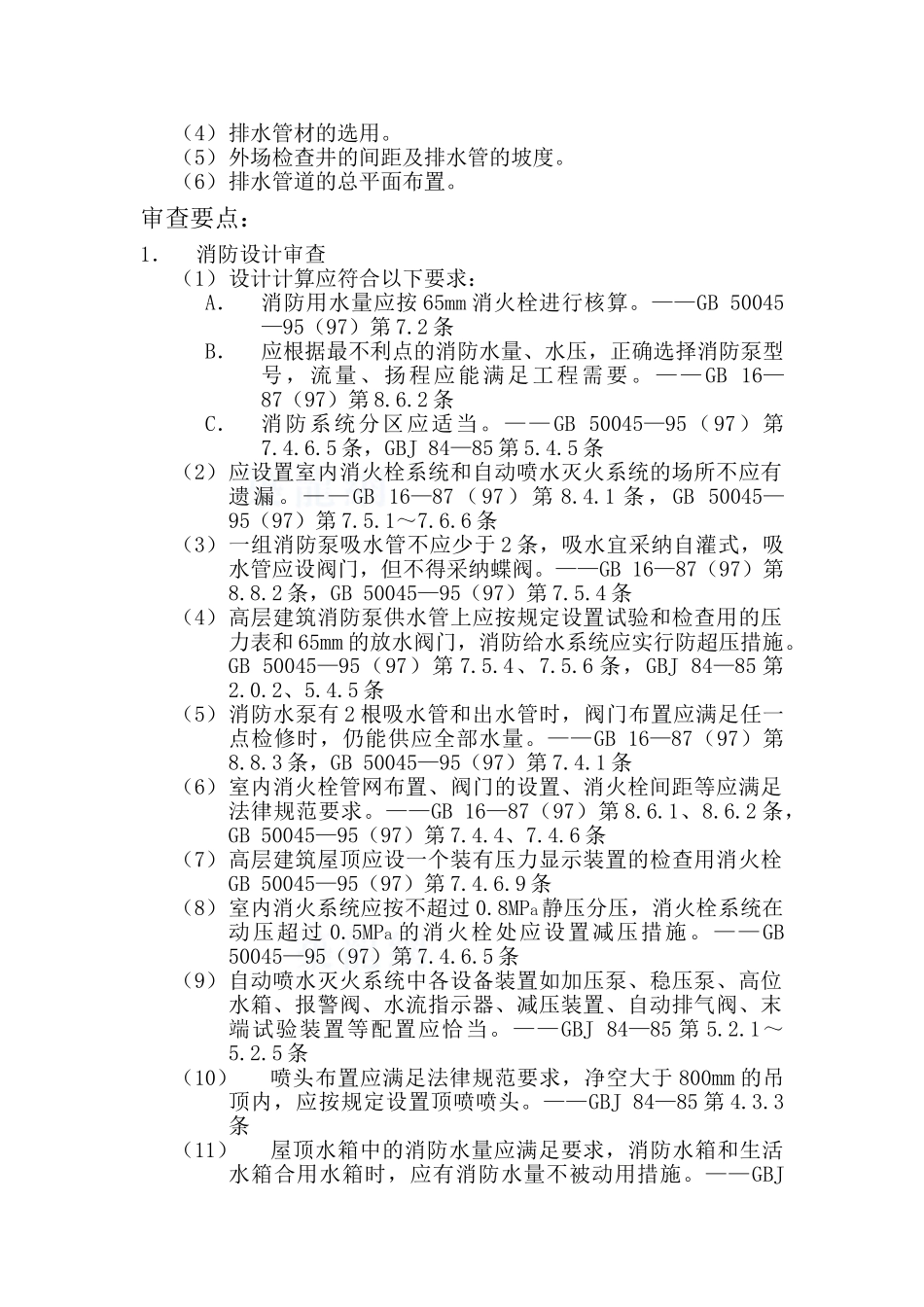

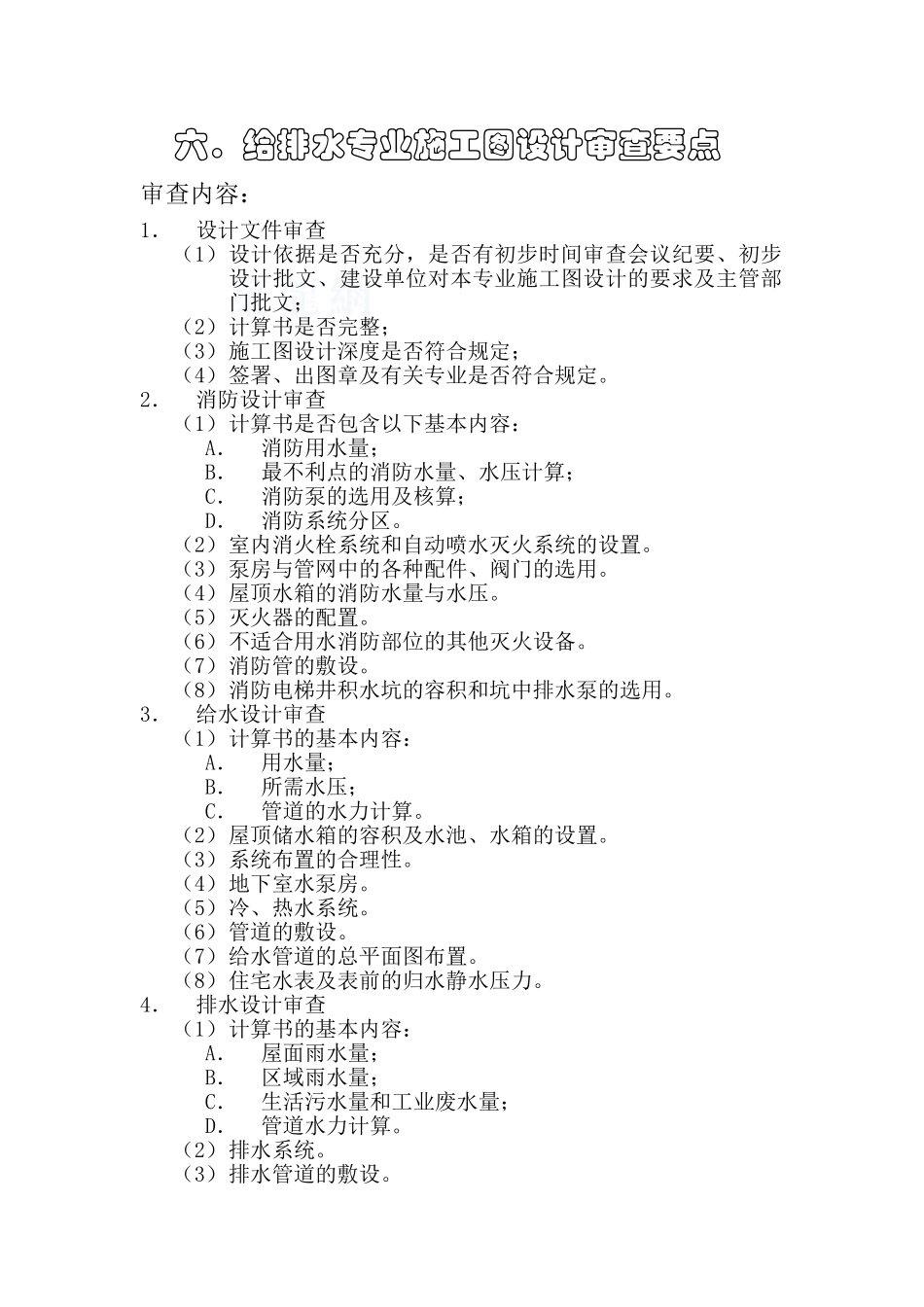

六．给排水专业施工图设计审查要点审查内容：1．设计文件审查（1）设计依据是否充分，是否有初步时间审查会议纪要、初步设计批文、建设单位对本专业施工图设计的要求及主管部门批文；（2）计算书是否完整；（3）施工图设计深度是否符合规定；（4）签署、出图章及有关专业是否符合规定。2．消防设计审查（1）计算书是否包含以下基本内容：A．消防用水量；B．最不利点的消防水量、水压计算；C．消防泵的选用及核算；D．消防系统分区。（2）室内消火栓系统和自动喷水灭火系统的设置。（3）泵房与管网中的各种配件、阀门的选用。（4）屋顶水箱的消防水量与水压。（5）灭火器的配置。（6）不适合用水消防部位的其他灭火设备。（7）消防管的敷设。（8）消防电梯井积水坑的容积和坑中排水泵的选用。3．给水设计审查（1）计算书的基本内容：A．用水量；B．所需水压；C．管道的水力计算。（2）屋顶储水箱的容积及水池、水箱的设置。（3）系统布置的合理性。（4）地下室水泵房。（5）冷、热水系统。（6）管道的敷设。（7）给水管道的总平面图布置。（8）住宅水表及表前的归水静水压力。4．排水设计审查（1）计算书的基本内容：A．屋面雨水量；B．区域雨水量；C．生活污水量和工业废水量；D．管道水力计算。（2）排水系统。（3）排水管道的敷设。（4）排水管材的选用。（5）外场检查井的间距及排水管的坡度。（6）排水管道的总平面布置。审查要点：1．消防设计审查（1）设计计算应符合以下要求：A．消防用水量应按 65mm 消火栓进行核算。——GB 50045—95（97）第 7.2 条B．应根据最不利点的消防水量、水压，正确选择消防泵型号，流量、扬程应能满足工程需要。—— GB 16—87（97）第 8.6.2 条C．消防系统分区应适当。—— GB 50045—95（97）第7.4.6.5 条，GBJ 84—85 第 5.4.5 条（2）应设置室内消火栓系统和自动喷水灭火系统的场所不应有遗漏。—— GB 16—87（97）第 8.4.1 条，GB 50045—95（97）第 7.5.1～7.6.6 条（3）一组消防泵吸水管不应少于 2 条，吸水宜采纳自灌式，吸水管应设阀门，但不得采纳蝶阀。——GB 16—87（97）第8.8.2 条，GB 50045—95（97）第 7.5.4 条（4）高层建筑消防泵供水管上应按规定设置试验和检查用的压力表和 65mm 的放水阀门，消防给水系统应实行防超压措施。GB 50045—95（97）第 7.5.4、7.5.6 条，GBJ 84—85 第2.0.2、5.4.5 条（5）消防水泵有 2 根吸水管和出水管时，阀门布置...
