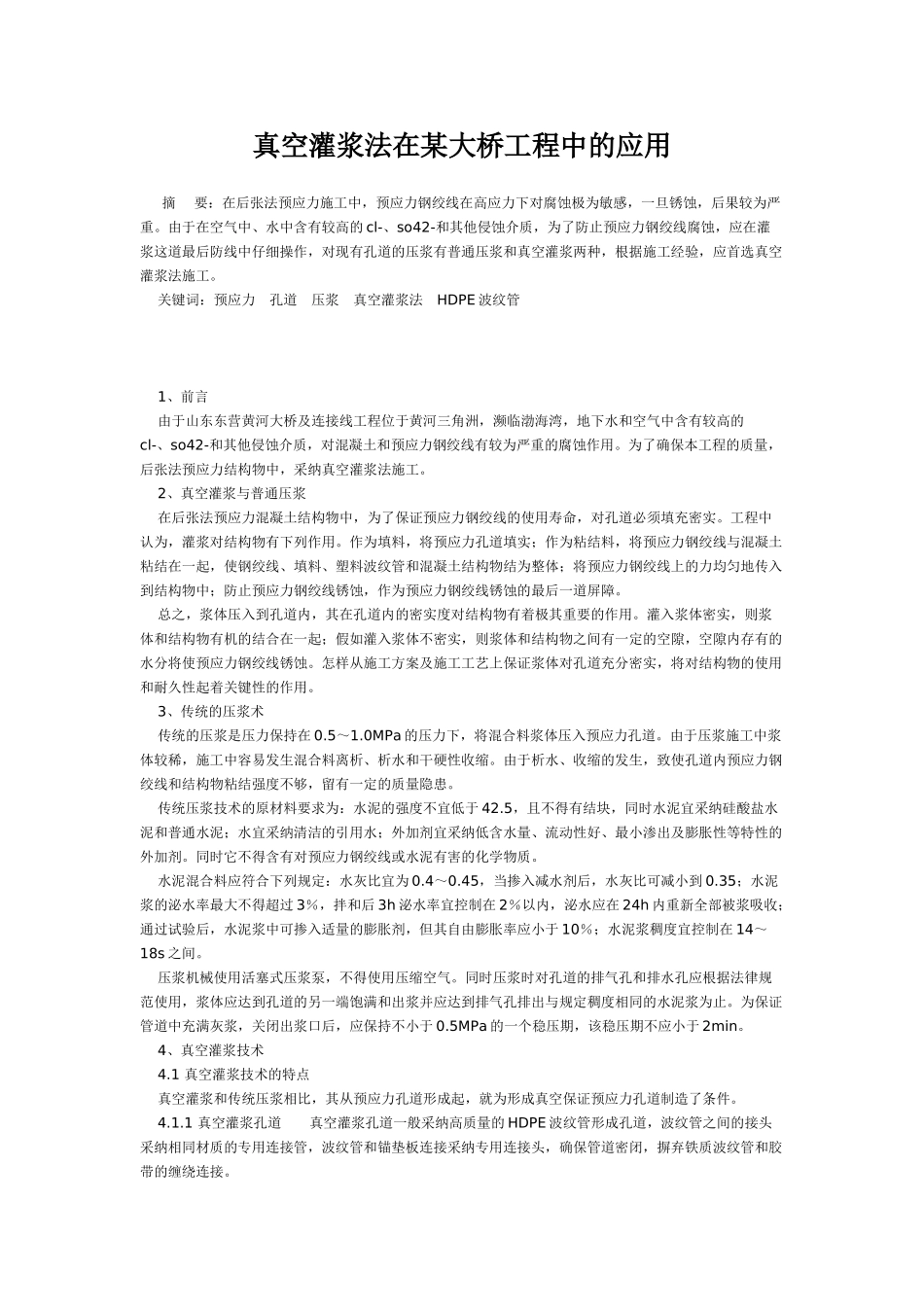

真空灌浆法在某大桥工程中的应用 摘 要：在后张法预应力施工中，预应力钢绞线在高应力下对腐蚀极为敏感，一旦锈蚀，后果较为严重。由于在空气中、水中含有较高的 cl-、so42-和其他侵蚀介质，为了防止预应力钢绞线腐蚀，应在灌浆这道最后防线中仔细操作，对现有孔道的压浆有普通压浆和真空灌浆两种，根据施工经验，应首选真空灌浆法施工。 关键词：预应力 孔道 压浆 真空灌浆法 HDPE 波纹管 1、前言 由于山东东营黄河大桥及连接线工程位于黄河三角洲，濒临渤海湾，地下水和空气中含有较高的cl-、so42-和其他侵蚀介质，对混凝土和预应力钢绞线有较为严重的腐蚀作用。为了确保本工程的质量，后张法预应力结构物中，采纳真空灌浆法施工。 2、真空灌浆与普通压浆 在后张法预应力混凝土结构物中，为了保证预应力钢绞线的使用寿命，对孔道必须填充密实。工程中认为，灌浆对结构物有下列作用。作为填料，将预应力孔道填实；作为粘结料，将预应力钢绞线与混凝土粘结在一起，使钢绞线、填料、塑料波纹管和混凝土结构物结为整体；将预应力钢绞线上的力均匀地传入到结构物中；防止预应力钢绞线锈蚀，作为预应力钢绞线锈蚀的最后一道屏障。 总之，浆体压入到孔道内，其在孔道内的密实度对结构物有着极其重要的作用。灌入浆体密实，则浆体和结构物有机的结合在一起；假如灌入浆体不密实，则浆体和结构物之间有一定的空隙，空隙内存有的水分将使预应力钢绞线锈蚀。怎样从施工方案及施工工艺上保证浆体对孔道充分密实，将对结构物的使用和耐久性起着关键性的作用。 3、传统的压浆术 传统的压浆是压力保持在 0.5～1.0MPa 的压力下，将混合料浆体压入预应力孔道。由于压浆施工中浆体较稀，施工中容易发生混合料离析、析水和干硬性收缩。由于析水、收缩的发生，致使孔道内预应力钢绞线和结构物粘结强度不够，留有一定的质量隐患。 传统压浆技术的原材料要求为：水泥的强度不宜低于 42.5，且不得有结块，同时水泥宜采纳硅酸盐水泥和普通水泥；水宜采纳清洁的引用水；外加剂宜采纳低含水量、流动性好、最小渗出及膨胀性等特性的外加剂。同时它不得含有对预应力钢绞线或水泥有害的化学物质。 水泥混合料应符合下列规定：水灰比宜为 0.4～0.45，当掺入减水剂后，水灰比可减小到 0.35；水泥浆的泌水率最大不得超过 3％，拌和后 3h 泌水率宜控制在 2％以内，泌水应在 24h 内重新全部被浆吸收；通过试验后，水泥浆中可掺入适量的膨胀剂，但其自...
