空中连廊整体提升施工技术

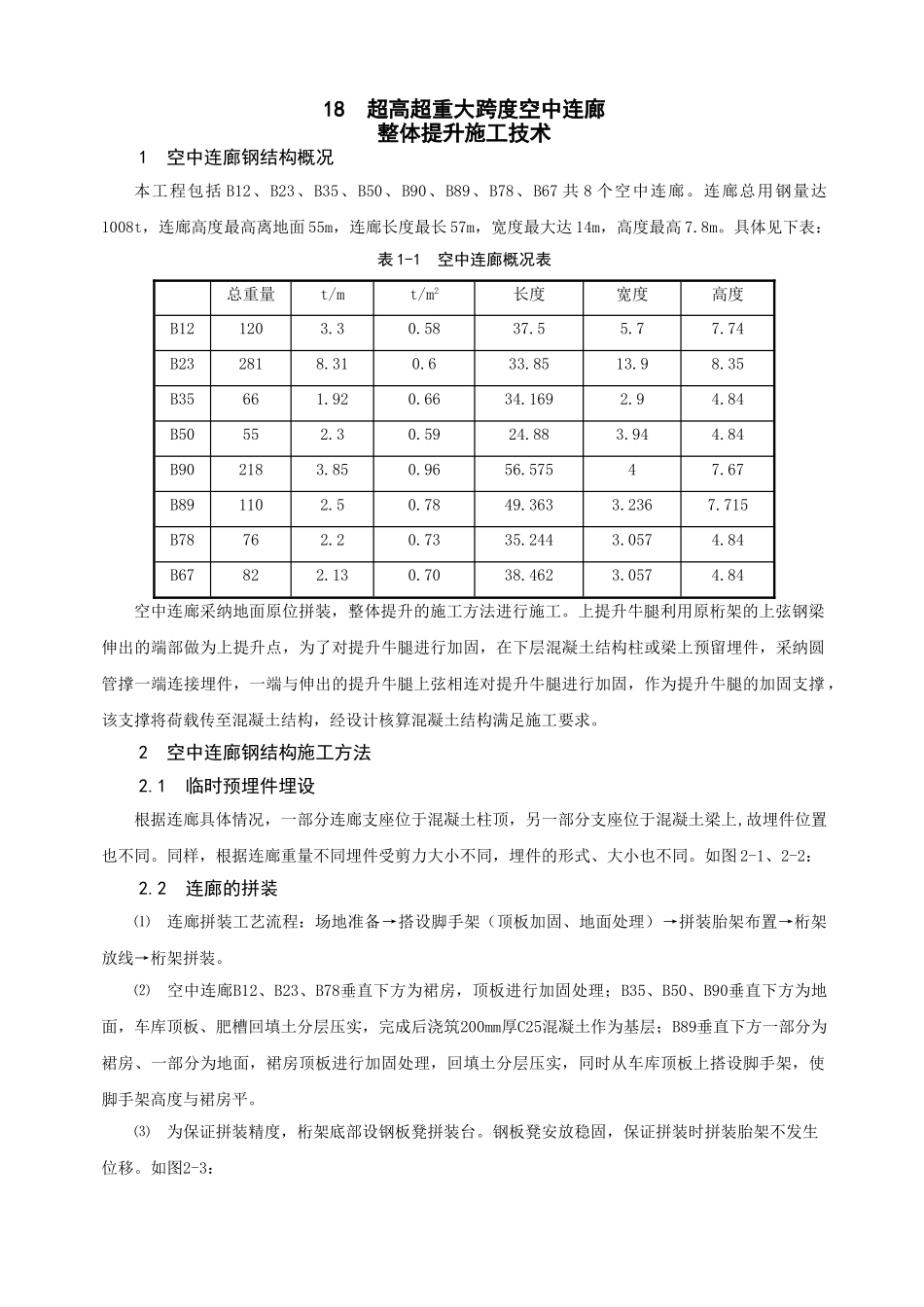

18 超高超重大跨度空中连廊整体提升施工技术1空中连廊钢结构概况本工程包括 B12、B23、B35、B50、B90、B89、B78、B67 共 8 个空中连廊。连廊总用钢量达1008t，连廊高度最高离地面 55m，连廊长度最长 57m，宽度最大达 14m，高度最高 7.8m。具体见下表：表 1-1 空中连廊概况表总重量t/mt/m2长度宽度高度B121203.30.5837.55.77.74B232818.310.633.8513.98.35B35661.920.6634.1692.94.84B50552.30.5924.883.944.84B902183.850.9656.57547.67B891102.50.7849.3633.2367.715B78762.20.7335.2443.0574.84B67822.130.7038.4623.0574.84空中连廊采纳地面原位拼装，整体提升的施工方法进行施工。上提升牛腿利用原桁架的上弦钢梁伸出的端部做为上提升点，为了对提升牛腿进行加固，在下层混凝土结构柱或梁上预留埋件，采纳圆管撑一端连接埋件，一端与伸出的提升牛腿上弦相连对提升牛腿进行加固，作为提升牛腿的加固支撑 ，该支撑将荷载传至混凝土结构，经设计核算混凝土结构满足施工要求。2空中连廊钢结构施工方法2.1 临时预埋件埋设根据连廊具体情况，一部分连廊支座位于混凝土柱顶，另一部分支座位于混凝土梁上,故埋件位置也不同。同样，根据连廊重量不同埋件受剪力大小不同，埋件的形式、大小也不同。如图 2-1、2-2：2.2 连廊的拼装⑴ 连廊拼装工艺流程：场地准备→搭设脚手架（顶板加固、地面处理）→拼装胎架布置→桁架放线→桁架拼装。⑵ 空中连廊B12、B23、B78垂直下方为裙房，顶板进行加固处理；B35、B50、B90垂直下方为地面，车库顶板、肥槽回填土分层压实，完成后浇筑200mm厚C25混凝土作为基层；B89垂直下方一部分为裙房、一部分为地面，裙房顶板进行加固处理，回填土分层压实，同时从车库顶板上搭设脚手架，使脚手架高度与裙房平。⑶ 为保证拼装精度，桁架底部设钢板凳拼装台。钢板凳安放稳固，保证拼装时拼装胎架不发生位移。如图2-3：⑷ 在桁架正下方投影处，精确地放出桁架轴线及下弦翼缘的边线，依此进行桁架拼装。桁架的拼装在拼装胎架上进行，先用塔吊或汽车吊将构件吊至拼装位置，保证构件中心线与定位轴线重合，先拼下弦杆件，再拼直腹杆及斜腹杆，最后拼装上弦杆件。2.3 提升牛腿的设计本次提升桁架最大提升点平均提升重量 71t，按实际情况，B23/B90 每点布置 3 台 40t 的千斤顶，总额定提升能力 120t；除 B23/B90 外，其余连廊每点布置 2 台 40t 的千斤顶，总额定提升能力 80t。利用原桁架的上弦钢梁伸...
