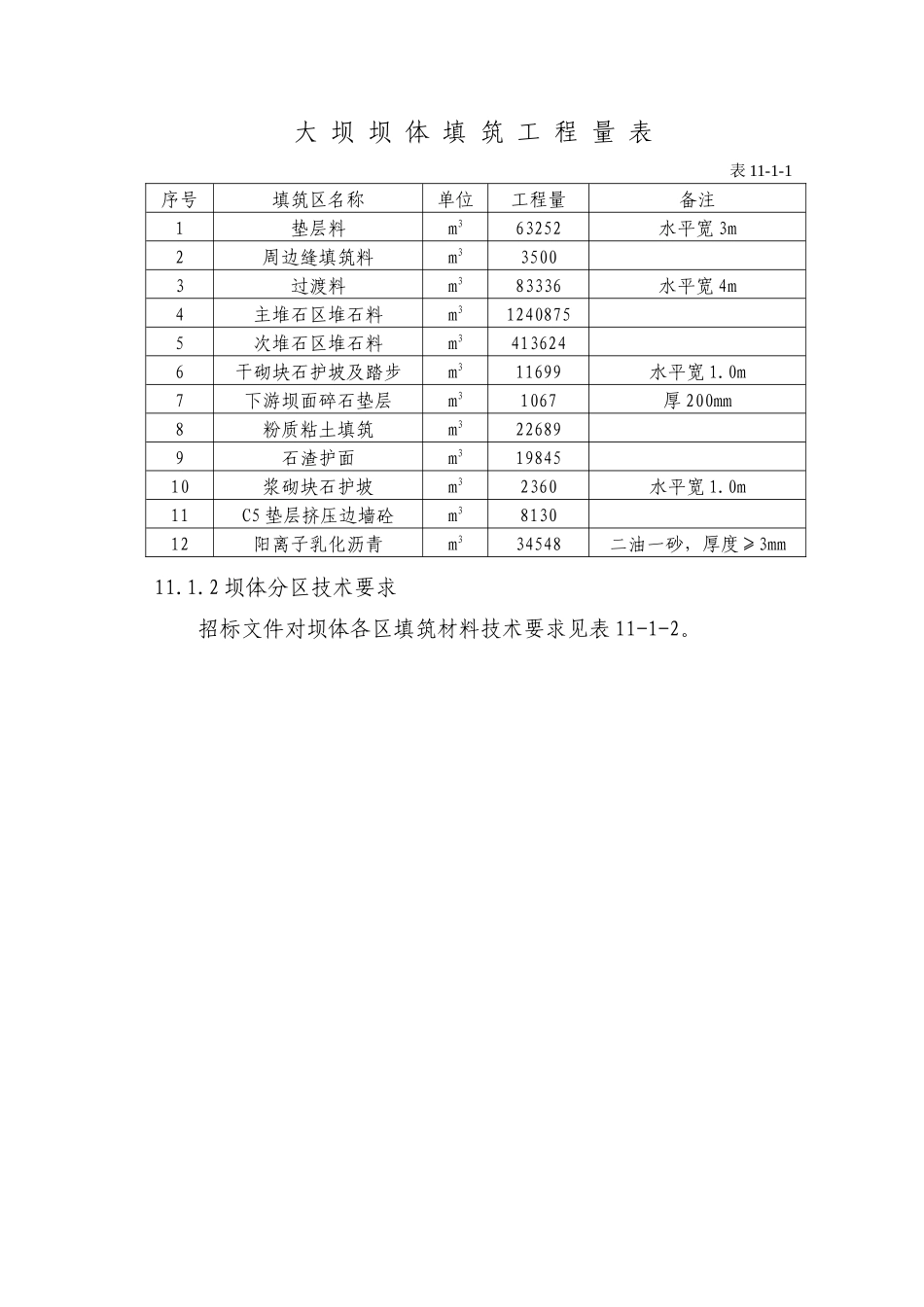

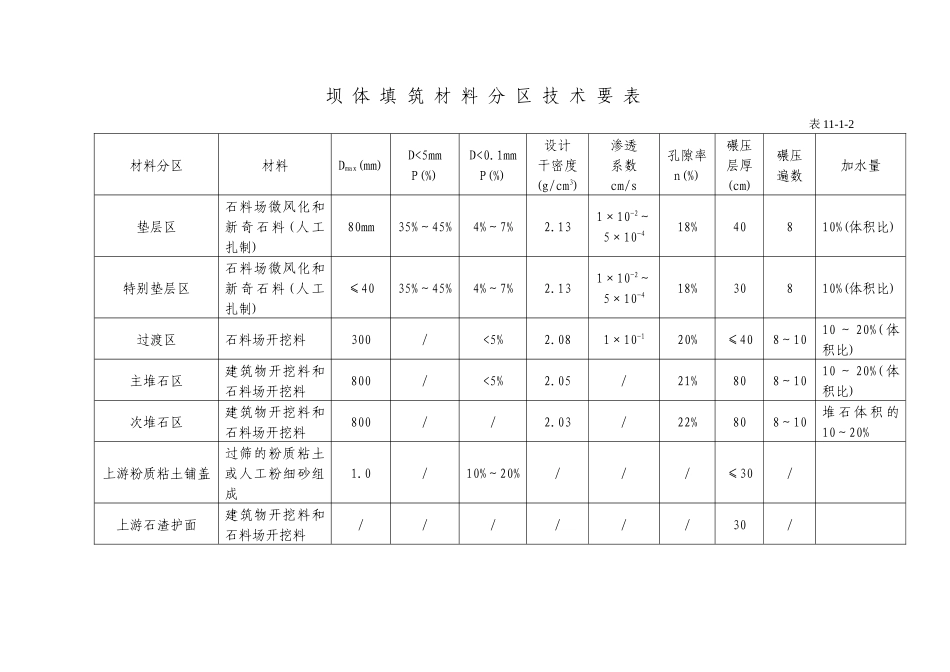

第 11 章 大坝填筑施工11.1 概述11.1.1 主坝坝体结构及主要工程量xxxx 水电站大坝为为混凝土面板堆石坝，坝顶高程 247.5m，最大坝高 97.5m，坝顶长度 381.95m，宽 8.0m。大坝上游面坡度为1：1.4，下游面平均坡度为 1：1.4，下游侧共设三道 2m 宽的马道。坝顶上游侧设防浪墙，墙顶高程为 248.60m。坝体填筑材料分成垫层区、过渡区、主堆石区及下游次堆石区。垫层区坡度为 1：1.4，水平宽度为 3.0m；过渡区坡度为 1：1.4，水平宽度均为 4.0m；过渡层下游侧为主堆石区，主堆石区上游坡度1：1.4，下游坡度 1：0.5；在主堆石区下游侧设次堆石区，次堆石区上游坡度 1：0.5，下游侧坡度 1：1.35。坝下游面设水平宽为1.0m 的干砌块石护面层。周边缝下设特别垫层区，上游 180.00m 高程以下设夯填粉质粘土铺盖区和石渣护面。大坝填筑总量为 185.99万 m3(包括上游石渣粘土铺盖体)，其中坝体填筑 181.74 万 m3，上游石渣粘土铺盖体填筑 4.25 万 m3，各区填筑工程量见表 11-1-1。大 坝 坝 体 填 筑 工 程 量 表表 11-1-1序号填筑区名称单位工程量备注1垫层料m363252水平宽 3m2周边缝填筑料m335003过渡料m383336水平宽 4m4主堆石区堆石料m312408755次堆石区堆石料m34136246干砌块石护坡及踏步m311699水平宽 1.0m7下游坝面碎石垫层m31067厚 200mm8粉质粘土填筑m3226899石渣护面m31984510浆砌块石护坡m32360水平宽 1.0m11C5 垫层挤压边墙砼m3813012阳离子乳化沥青m334548二油一砂，厚度≥3mm11.1.2 坝体分区技术要求招标文件对坝体各区填筑材料技术要求见表 11-1-2。坝 体 填 筑 材 料 分 区 技 术 要 表 表 11-1-2材料分区材料Dmax(mm)D<5mmP(%)D<0.1mmP(%)设计干密度(g/cm3)渗透系数cm/s孔隙率n(%)碾压层厚(cm)碾压遍数加水量垫层区石料场微风化和新奇石料 ( 人工扎制)80mm35%～45%4%～7%2.131×10-2～5×10-418%40810%(体积比)特别垫层区石料场微风化和新奇石料 ( 人工扎制)≤4035%～45%4%～7%2.131×10-2～5×10-418%30810%(体积比)过渡区石料场开挖料300/<5%2.081×10-120%≤408～1010 ～ 20%( 体积比)主堆石区建筑物开挖料和石料场开挖料800/<5%2.05/21%808～1010 ～ 20%( 体积比)次堆石区建筑物开挖料和石料场开挖料800//2.03/22%808～10堆 石 体 积 的10～20%上游粉质粘土铺盖过筛的粉质粘土或人工粉细砂组成1.0/10%～20%///≤30/上游石渣护面建筑物开挖料和石料场开挖料//...
