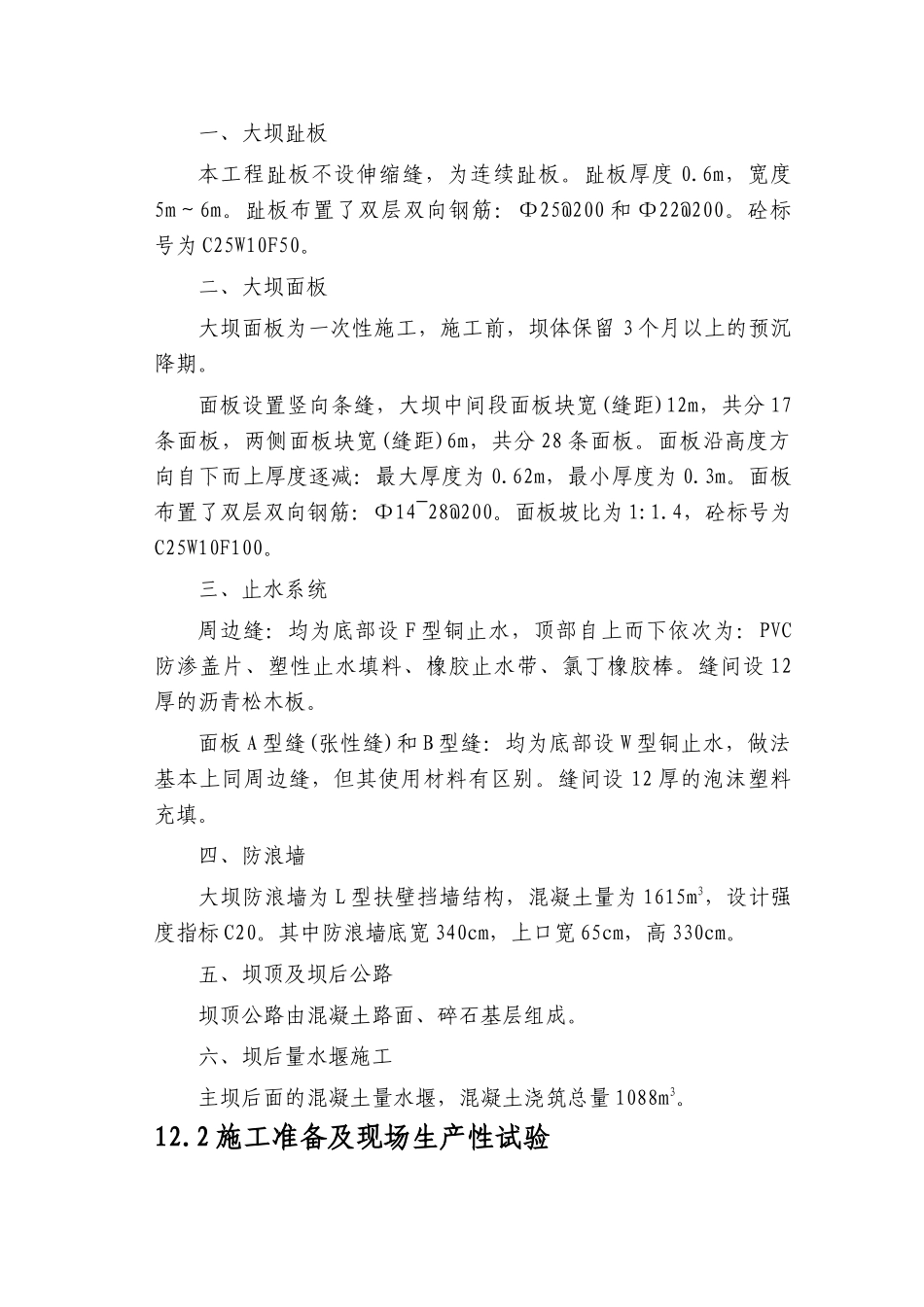

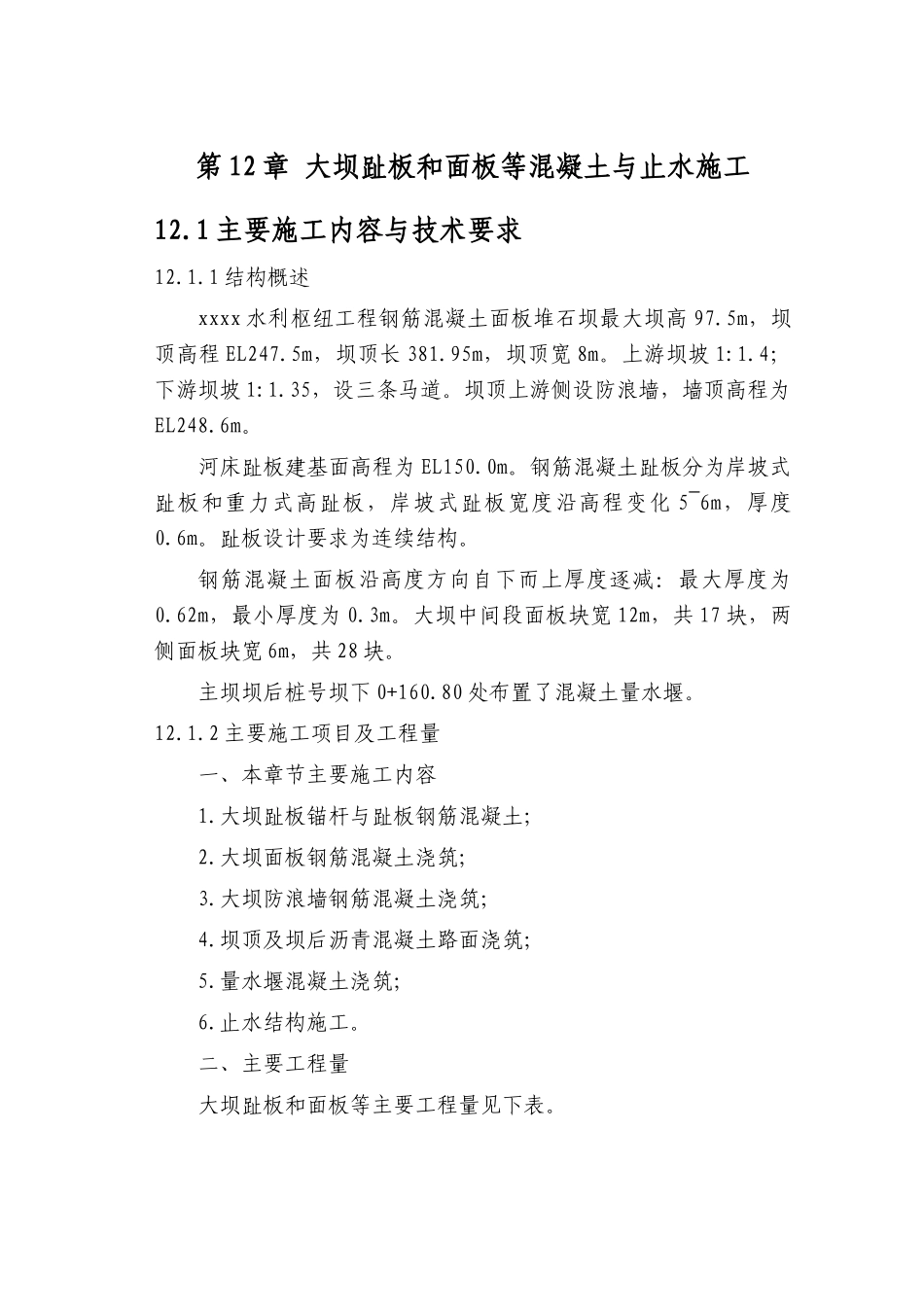

第 12 章 大坝趾板和面板等混凝土与止水施工12.1 主要施工内容与技术要求12.1.1 结构概述xxxx 水利枢纽工程钢筋混凝土面板堆石坝最大坝高 97.5m，坝顶高程 EL247.5m，坝顶长 381.95m，坝顶宽 8m。上游坝坡 1:1.4；下游坝坡 1:1.35，设三条马道。坝顶上游侧设防浪墙，墙顶高程为EL248.6m。河床趾板建基面高程为 EL150.0m。钢筋混凝土趾板分为岸坡式趾板和重力式高趾板，岸坡式趾板宽度沿高程变化 5~6m，厚度0.6m。趾板设计要求为连续结构。钢筋混凝土面板沿高度方向自下而上厚度逐减：最大厚度为0.62m，最小厚度为 0.3m。大坝中间段面板块宽 12m，共 17 块，两侧面板块宽 6m，共 28 块。主坝坝后桩号坝下 0+160.80 处布置了混凝土量水堰。12.1.2 主要施工项目及工程量一、本章节主要施工内容1.大坝趾板锚杆与趾板钢筋混凝土；2.大坝面板钢筋混凝土浇筑；3.大坝防浪墙钢筋混凝土浇筑；4.坝顶及坝后沥青混凝土路面浇筑；5.量水堰混凝土浇筑；6.止水结构施工。二、主要工程量大坝趾板和面板等主要工程量见下表。大坝趾板和面板等主要工程量序号施工项目单位工程量备注一大坝趾板及面板工程趾板混凝土(C25、W10、F50)m32161一序趾板混凝土(C25、W10、F50)m3200二序右岸重力式高趾板混凝土(C20)m31736面板混凝土(C25、W10、F100)m314080钢筋制安t1858锚筋制安 Ф25，L=5m根5200二大坝止水工程周边缝m5033E 型缝m452B 型缝m601A 型缝m5936T 型接头个1350橡胶止水带(HH—12)m500止水铜片 m12168三大坝防浪墙、公路及其它C25 坝顶路面砼m3621C25 公路路面砼m3330C20 防浪墙砼m31615C20 下游挡墙砼m3175C15 断层带回填砼m3300C15 探洞回填砼m3800C5 垫层面挤压边墙砼m38130阳离子乳化沥青m234548M10 防浪墙基础水泥砂浆垫层m2131四量水堰混凝土C15 堰体砼m3858C15 基础砼m323012.1.3 各主要结构的技术要求一、大坝趾板本工程趾板不设伸缩缝，为连续趾板。趾板厚度 0.6m，宽度5m～6m。趾板布置了双层双向钢筋：Φ25@200 和 Φ22@200。砼标号为 C25W10F50。二、大坝面板大坝面板为一次性施工，施工前，坝体保留 3 个月以上的预沉降期。面板设置竖向条缝，大坝中间段面板块宽(缝距)12m，共分 17条面板，两侧面板块宽(缝距)6m，共分 28 条面板。面板沿高度方向自下而上厚度逐减：最大厚度为 0.62m，最小厚度为 0.3m。面板布置了双层双向钢筋：Φ14~28@200。面板坡比为 1:1.4，砼标号为C25W10F100。三、止水...
