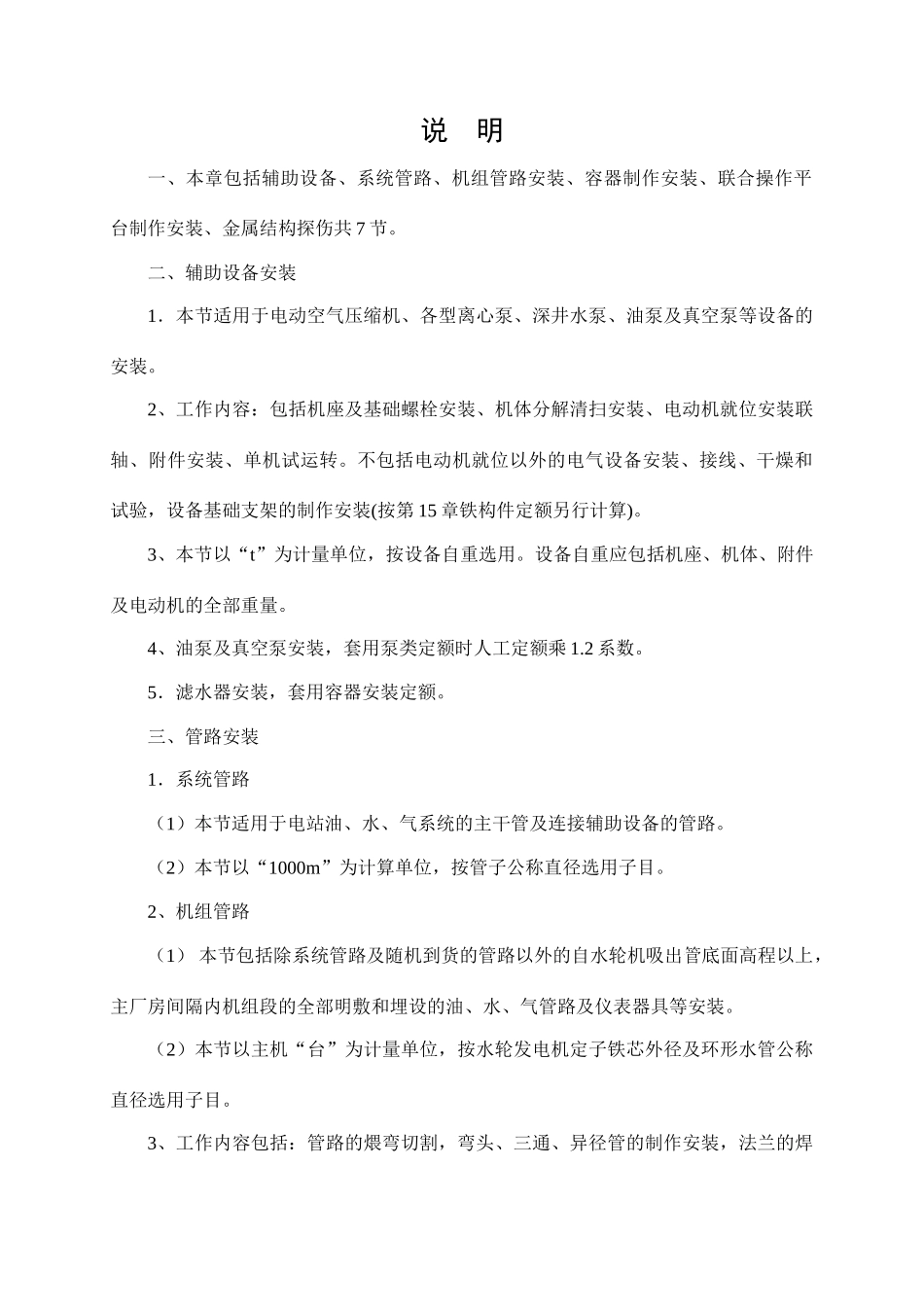

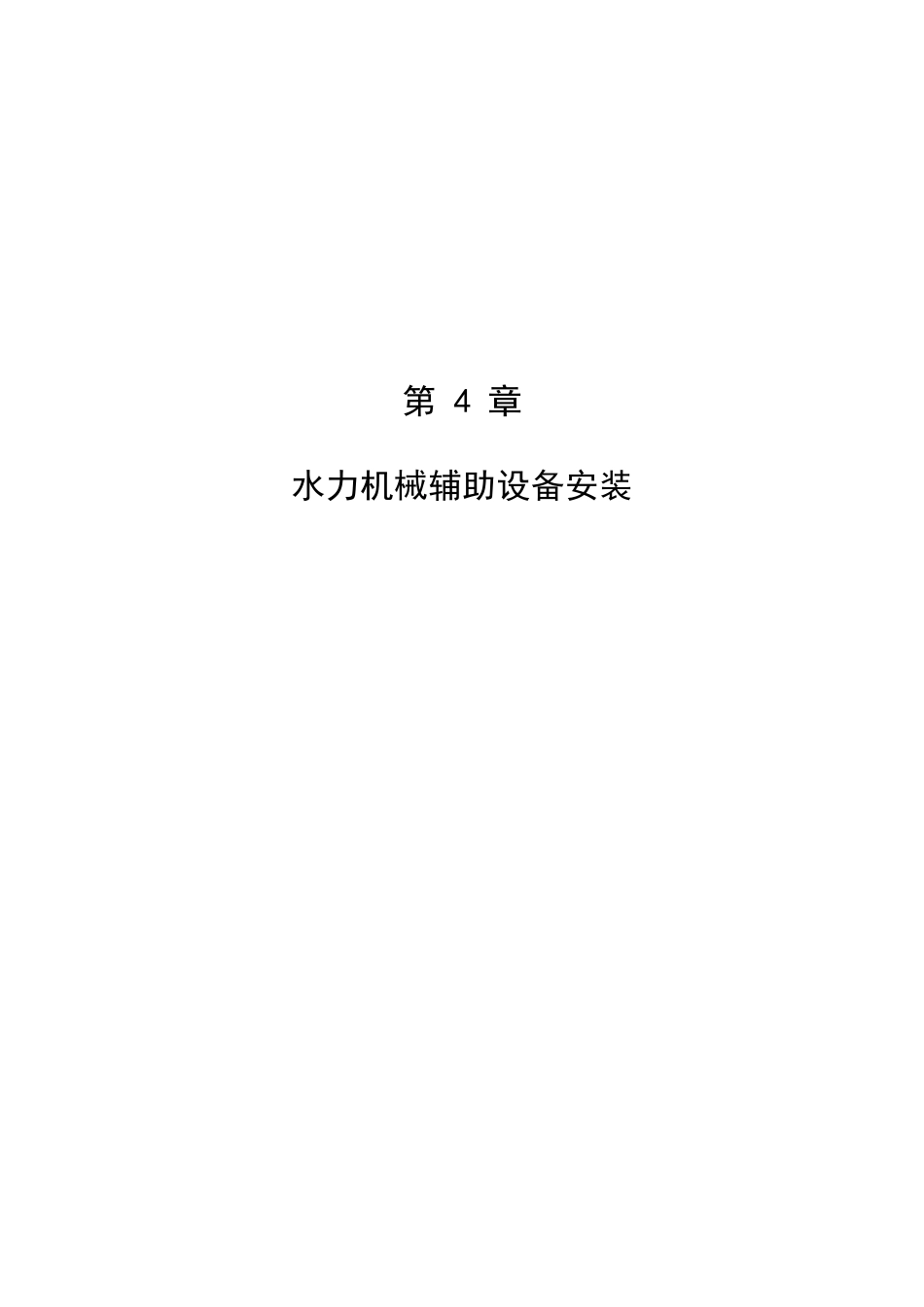

第 4 章 水力机械辅助设备安装说 明 一、本章包括辅助设备、系统管路、机组管路安装、容器制作安装、联合操作平台制作安装、金属结构探伤共 7 节。二、辅助设备安装1．本节适用于电动空气压缩机、各型离心泵、深井水泵、油泵及真空泵等设备的安装。2、工作内容：包括机座及基础螺栓安装、机体分解清扫安装、电动机就位安装联轴、附件安装、单机试运转。不包括电动机就位以外的电气设备安装、接线、干燥和试验，设备基础支架的制作安装(按第 15 章铁构件定额另行计算)。3、本节以“t”为计量单位，按设备自重选用。设备自重应包括机座、机体、附件及电动机的全部重量。4、油泵及真空泵安装，套用泵类定额时人工定额乘 1.2 系数。5．滤水器安装，套用容器安装定额。三、管路安装1．系统管路（1）本节适用于电站油、水、气系统的主干管及连接辅助设备的管路。（2）本节以“1000m”为计算单位，按管子公称直径选用子目。2、机组管路（1） 本节包括除系统管路及随机到货的管路以外的自水轮机吸出管底面高程以上，主厂房间隔内机组段的全部明敷和埋设的油、水、气管路及仪表器具等安装。（2）本节以主机“台”为计量单位，按水轮发电机定子铁芯外径及环形水管公称直径选用子目。3、工作内容包括：管路的煨弯切割，弯头、三通、异径管的制作安装，法兰的焊接安装，阀门、表计等器具安装，管路安装、试压、涂漆，管路支架及管卡子的制作安装。不包括：管路安装中管路防凝聚水防护层的安装。4、未计价材料，包括管子、法兰、连接螺栓、阀门、表计及过滤器。四、容器、联合操作平台制作安装1、适用在施工现场制作及安装。2、定额以“t”为计量单位，包括本体及附件等全部构件的重量。3、工作内容：（1）油桶制作：钢板搬运、划线、弯卷、去锈、刷漆、探伤试验等。（2）油桶安装：基础检查、制作和焊接吊挂、吊起、就位找正、质量自检。（3）气罐制作：放样、号料、切割坡口、打头、滚圆、找圆、分节组对、头盖打凸翻边及分瓣组对焊接、挂脚及吊耳制作焊接，人手孔及接管制作安装，试验、刷底漆。（4）气罐安装：工器具的准备、基础检查、铲麻面、放线、设备检查、清扫、搬运、就位、找正、固定、外壁刷漆、安装用脚手架搭拆。（5）联合操作平台制作及安装：制作包括钢材搬运、划线、下料、组装、焊接、除锈、刷漆等；安装包括搬运就位、找正、固定、刷漆等。五、无损探伤试验1、适用于各种容器的板面、焊缝无损伤探伤检验。2、工作内容：（1）X ...
