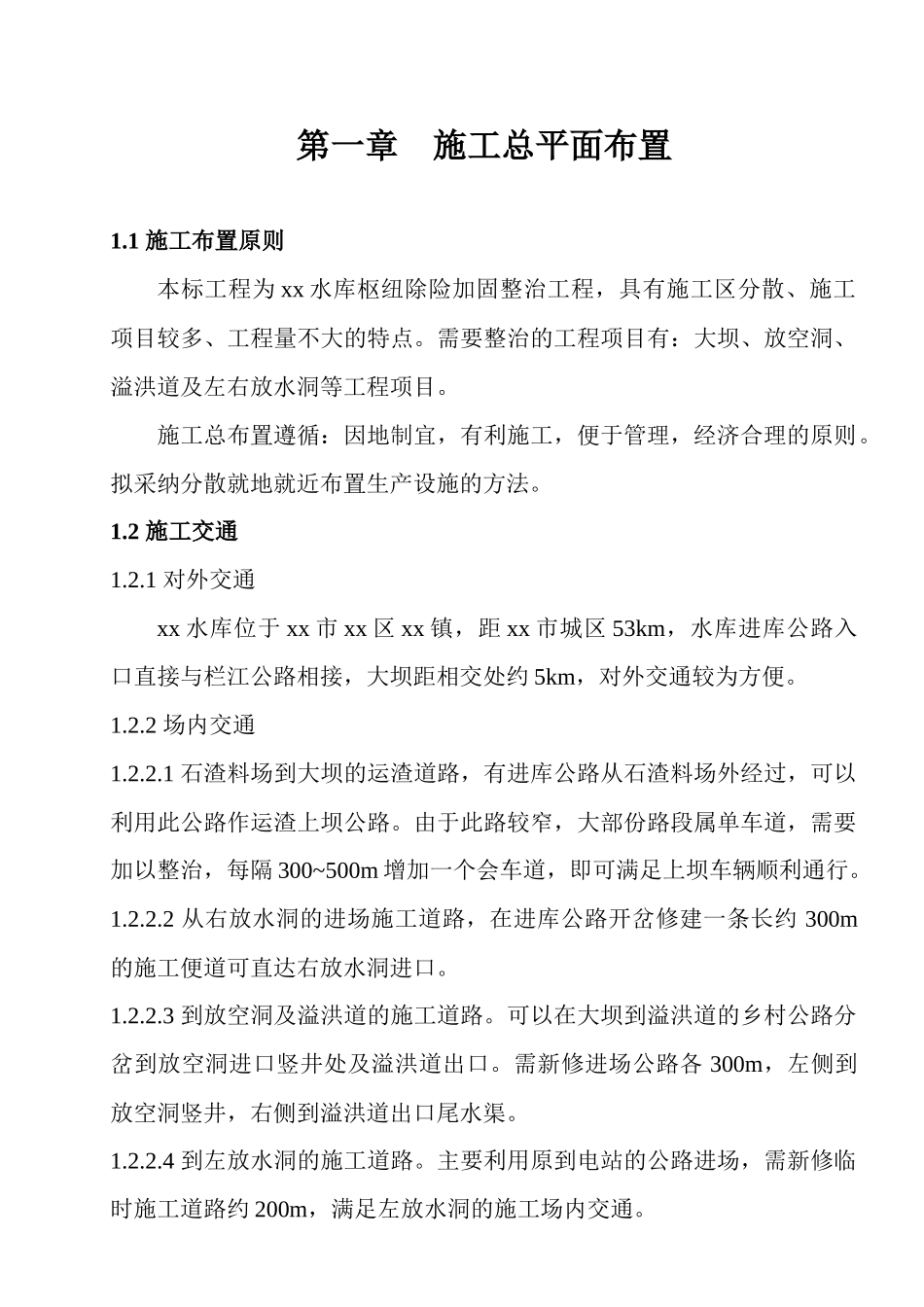

第一章 施工总平面布置1.1 施工布置原则本标工程为 xx 水库枢纽除险加固整治工程，具有施工区分散、施工项目较多、工程量不大的特点。需要整治的工程项目有：大坝、放空洞、溢洪道及左右放水洞等工程项目。施工总布置遵循：因地制宜，有利施工，便于管理，经济合理的原则。拟采纳分散就地就近布置生产设施的方法。1.2 施工交通1.2.1 对外交通xx 水库位于 xx 市 xx 区 xx 镇，距 xx 市城区 53km，水库进库公路入口直接与栏江公路相接，大坝距相交处约 5km，对外交通较为方便。1.2.2 场内交通1.2.2.1 石渣料场到大坝的运渣道路，有进库公路从石渣料场外经过，可以利用此公路作运渣上坝公路。由于此路较窄，大部份路段属单车道，需要加以整治，每隔 300~500m 增加一个会车道，即可满足上坝车辆顺利通行。1.2.2.2 从右放水洞的进场施工道路，在进库公路开岔修建一条长约 300m的施工便道可直达右放水洞进口。1.2.2.3 到放空洞及溢洪道的施工道路。可以在大坝到溢洪道的乡村公路分岔到放空洞进口竖井处及溢洪道出口。需新修进场公路各 300m，左侧到放空洞竖井，右侧到溢洪道出口尾水渠。1.2.2.4 到左放水洞的施工道路。主要利用原到电站的公路进场，需新修临时施工道路约 200m，满足左放水洞的施工场内交通。1.2.2.5 上坝支道路布置上坝道路主干道利用进库公路至原拱坝道路扩建后为上坝主干公路，从右岸下游上坝。分别在其左右侧修建一条支公路上坝，另在右坝肩下游修建一条支道上坝，每条上坝支道路控制高度在 7 米左右为宜。计划新修上坝支道路共计 1000m。1.3 风水电系统布置1.3.1 施工用风供应本工程施工用风主要是石方爆破钻孔用风，主要集中在石料场坝料开采钻孔用风，计划设一台 21m3的英格索兰空压机供石料场用。其他零星石方开挖钻孔用风，设二台 10m3移动式空压机供应大坝石方开挖和溢洪道、放空洞及左放水洞施工用风。1.3.2 施工用水施工用水主要考虑在库内抽水解决。初步拟定在溢洪道右侧山包上修一座 50m3蓄水池，从库内抽水解决溢洪道拌合站及项目部生活用水。计划进水管 D80 管 200m，出水管用 D50 管 200m。左放水洞及大坝右侧拌合站及大坝洒水等生产用水，各修建 30m3的蓄水池一座，就近在水库用潜水泵抽水至蓄水池解决，计划 D80 管各100m 作进水管。1.3.3 施工用电根据招标文件规定，承包方在业主提供的变压器低压侧安电表计量搭火 用 电 。 初 步 计 划 380V 动 力 线 ...
