第一章-工程综合说明

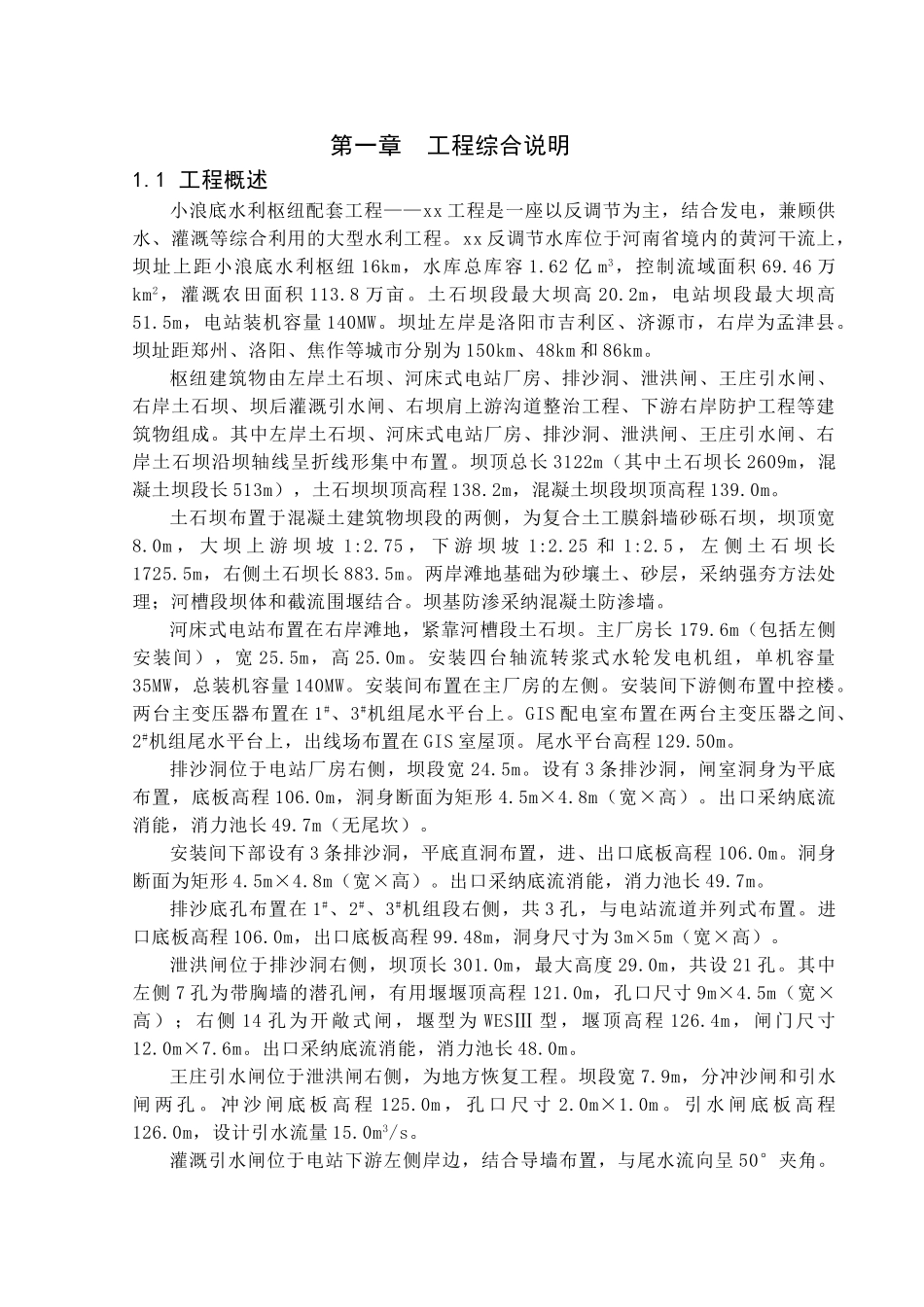

第一章 工程综合说明1.1 工程概述小浪底水利枢纽配套工程——xx 工程是一座以反调节为主，结合发电，兼顾供水、灌溉等综合利用的大型水利工程。xx 反调节水库位于河南省境内的黄河干流上，坝址上距小浪底水利枢纽 16km，水库总库容 1.62 亿 m3，控制流域面积 69.46 万km2，灌溉农田面积 113.8 万亩。土石坝段最大坝高 20.2m，电站坝段最大坝高51.5m，电站装机容量 140MW。坝址左岸是洛阳市吉利区、济源市，右岸为孟津县。坝址距郑州、洛阳、焦作等城市分别为 150km、48km 和 86km。枢纽建筑物由左岸土石坝、河床式电站厂房、排沙洞、泄洪闸、王庄引水闸、右岸土石坝、坝后灌溉引水闸、右坝肩上游沟道整治工程、下游右岸防护工程等建筑物组成。其中左岸土石坝、河床式电站厂房、排沙洞、泄洪闸、王庄引水闸、右岸土石坝沿坝轴线呈折线形集中布置。坝顶总长 3122m（其中土石坝长 2609m，混凝土坝段长 513m），土石坝坝顶高程 138.2m，混凝土坝段坝顶高程 139.0m。土石坝布置于混凝土建筑物坝段的两侧，为复合土工膜斜墙砂砾石坝，坝顶宽8.0m ， 大 坝 上 游 坝 坡 1:2.75 ， 下 游 坝 坡 1:2.25 和 1:2.5 ， 左 侧 土 石 坝 长1725.5m，右侧土石坝长 883.5m。两岸滩地基础为砂壤土、砂层，采纳强夯方法处理；河槽段坝体和截流围堰结合。坝基防渗采纳混凝土防渗墙。河床式电站布置在右岸滩地，紧靠河槽段土石坝。主厂房长 179.6m（包括左侧安装间），宽 25.5m，高 25.0m。安装四台轴流转浆式水轮发电机组，单机容量35MW，总装机容量 140MW。安装间布置在主厂房的左侧。安装间下游侧布置中控楼。两台主变压器布置在 1#、3#机组尾水平台上。GIS 配电室布置在两台主变压器之间、2#机组尾水平台上，出线场布置在 GIS 室屋顶。尾水平台高程 129.50m。排沙洞位于电站厂房右侧，坝段宽 24.5m。设有 3 条排沙洞，闸室洞身为平底布置，底板高程 106.0m，洞身断面为矩形 4.5m×4.8m（宽×高）。出口采纳底流消能，消力池长 49.7m（无尾坎）。安装间下部设有 3 条排沙洞，平底直洞布置，进、出口底板高程 106.0m。洞身断面为矩形 4.5m×4.8m（宽×高）。出口采纳底流消能，消力池长 49.7m。排沙底孔布置在 1#、2#、3#机组段右侧，共 3 孔，与电站流道并列式布置。进口底板高程 106.0m，出口底板高程 99.48m，洞身尺寸为 3m×5m（宽×高）。泄洪闸位于排沙洞右侧，坝顶长 301.0m，最大...
