第一章-施工总布置说明

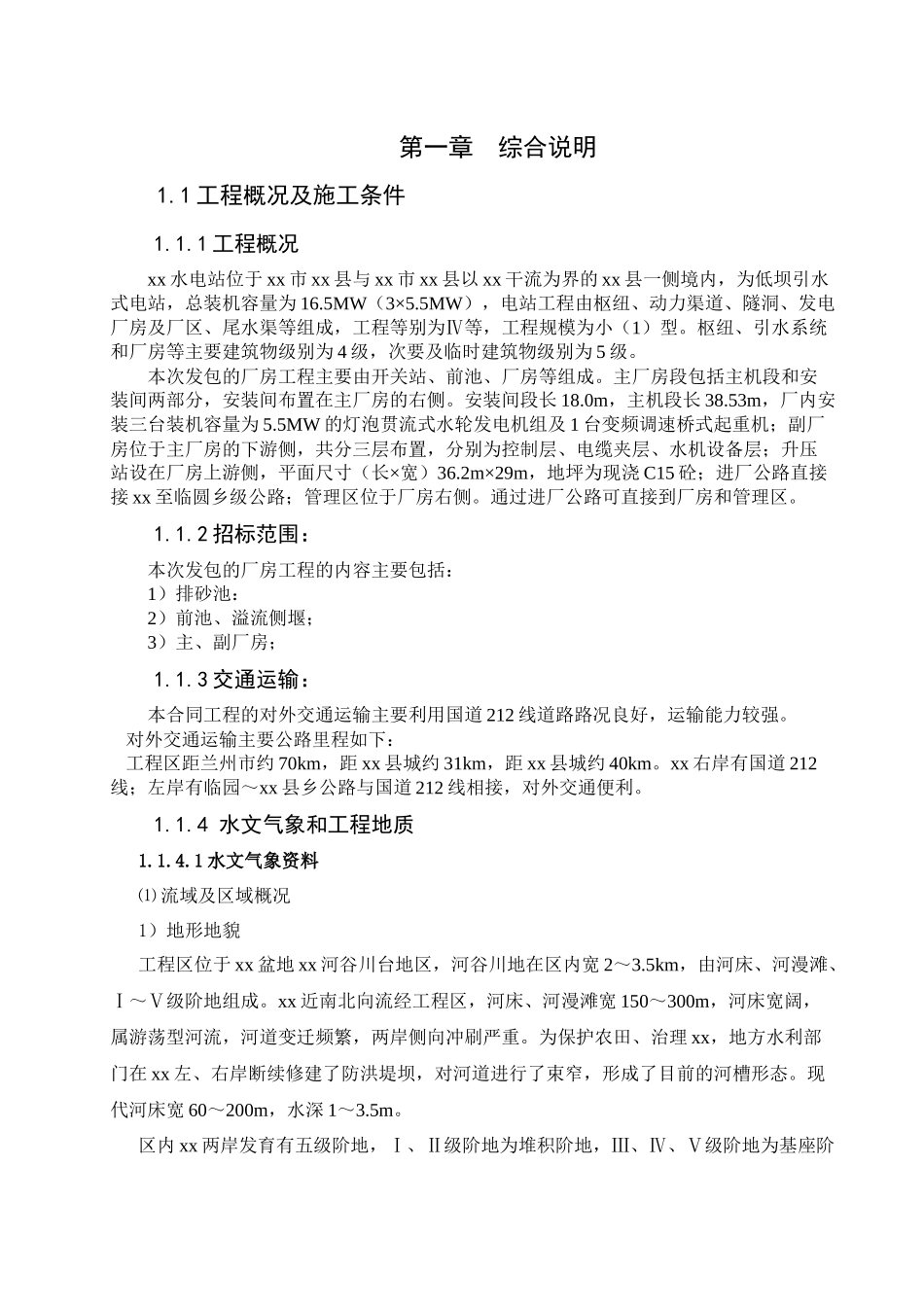

第一章 综合说明1.1 工程概况及施工条件1.1.1 工程概况xx 水电站位于 xx 市 xx 县与 xx 市 xx 县以 xx 干流为界的 xx 县一侧境内，为低坝引水式电站，总装机容量为 16.5MW（3×5.5MW），电站工程由枢纽、动力渠道、隧洞、发电厂房及厂区、尾水渠等组成，工程等别为Ⅳ等，工程规模为小（1）型。枢纽、引水系统和厂房等主要建筑物级别为 4 级，次要及临时建筑物级别为 5 级。本次发包的厂房工程主要由开关站、前池、厂房等组成。主厂房段包括主机段和安装间两部分，安装间布置在主厂房的右侧。安装间段长 18.0m，主机段长 38.53m，厂内安装三台装机容量为 5.5MW 的灯泡贯流式水轮发电机组及 1 台变频调速桥式起重机；副厂房位于主厂房的下游侧，共分三层布置，分别为控制层、电缆夹层、水机设备层；升压站设在厂房上游侧，平面尺寸（长×宽）36.2m×29m，地坪为现浇 C15 砼；进厂公路直接接 xx 至临圆乡级公路；管理区位于厂房右侧。通过进厂公路可直接到厂房和管理区。1.1.2 招标范围：本次发包的厂房工程的内容主要包括：1）排砂池：2）前池、溢流侧堰；3）主、副厂房；1.1.3 交通运输：本合同工程的对外交通运输主要利用国道 212 线道路路况良好，运输能力较强。对外交通运输主要公路里程如下：工程区距兰州市约 70km，距 xx 县城约 31km，距 xx 县城约 40km。xx 右岸有国道 212线；左岸有临园～xx 县乡公路与国道 212 线相接，对外交通便利。1.1.4 水文气象和工程地质1.1.4.1 水文气象资料⑴ 流域及区域概况1）地形地貌工程区位于 xx 盆地 xx 河谷川台地区，河谷川地在区内宽 2～3.5km，由河床、河漫滩、Ⅰ～Ⅴ级阶地组成。xx 近南北向流经工程区，河床、河漫滩宽 150～300m，河床宽阔，属游荡型河流，河道变迁频繁，两岸侧向冲刷严重。为保护农田、治理 xx，地方水利部门在 xx 左、右岸断续修建了防洪堤坝，对河道进行了束窄，形成了目前的河槽形态。现代河床宽 60～200m，水深 1～3.5m。区内 xx 两岸发育有五级阶地，Ⅰ、Ⅱ级阶地为堆积阶地，Ⅲ、Ⅳ、Ⅴ级阶地为基座阶地。xx 两岸Ⅰ、Ⅱ级阶地较发育，其阶面宽 0.2～1.5km、平坦完整，为两县主要村镇分布区和农业耕作区；Ⅲ、Ⅳ级基座阶地在左岸保留相对完整，右岸则沿谷坡呈零星分布。⑵ 气象资料xx 流域地处中纬度的内陆高原，属典型的大陆性气候，具有冬春长而夏秋短，气温日差较大和无霜期短的特点。气温的地理分布...
