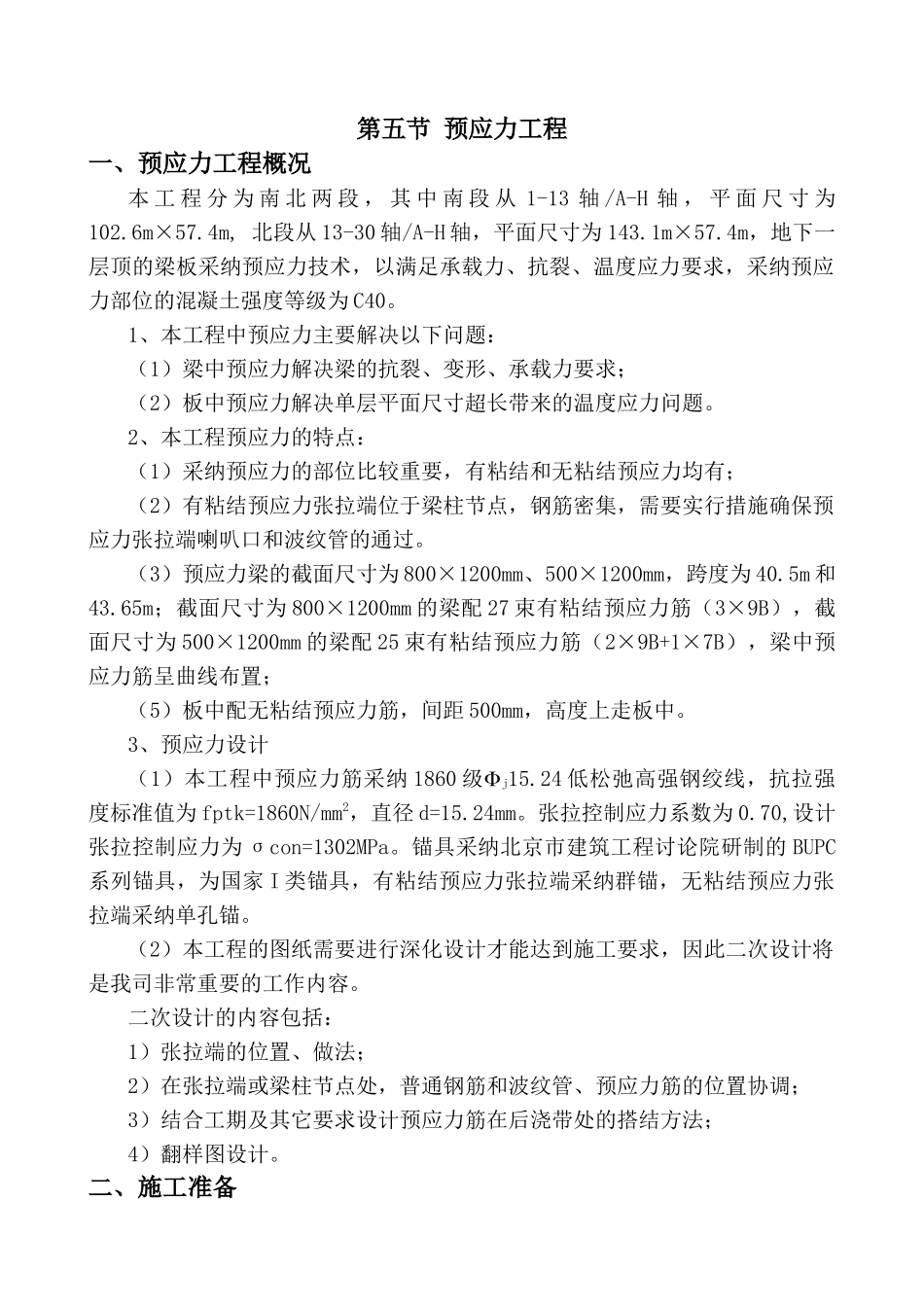

第五节 预应力工程一、预应力工程概况本 工 程 分 为 南 北 两 段 ， 其 中 南 段 从 1-13 轴 /A-H 轴 ， 平 面 尺 寸 为102.6m×57.4m, 北段从 13-30 轴/A-H 轴，平面尺寸为 143.1m×57.4m，地下一层顶的梁板采纳预应力技术，以满足承载力、抗裂、温度应力要求，采纳预应力部位的混凝土强度等级为 C40。1、本工程中预应力主要解决以下问题：（1）梁中预应力解决梁的抗裂、变形、承载力要求；（2）板中预应力解决单层平面尺寸超长带来的温度应力问题。2、本工程预应力的特点：（1）采纳预应力的部位比较重要，有粘结和无粘结预应力均有；（2）有粘结预应力张拉端位于梁柱节点，钢筋密集，需要实行措施确保预应力张拉端喇叭口和波纹管的通过。（3）预应力梁的截面尺寸为 800×1200mm、500×1200mm，跨度为 40.5m 和43.65m；截面尺寸为 800×1200mm 的梁配 27 束有粘结预应力筋（3×9B），截面尺寸为 500×1200mm 的梁配 25 束有粘结预应力筋（2×9B+1×7B），梁中预应力筋呈曲线布置；（5）板中配无粘结预应力筋，间距 500mm，高度上走板中。3、预应力设计（1）本工程中预应力筋采纳 1860 级j15.24 低松弛高强钢绞线，抗拉强度标准值为 fptk=1860N/mm2，直径 d=15.24mm。张拉控制应力系数为 0.70,设计张拉控制应力为 σcon=1302MPa。锚具采纳北京市建筑工程讨论院研制的 BUPC系列锚具，为国家 I 类锚具，有粘结预应力张拉端采纳群锚，无粘结预应力张拉端采纳单孔锚。（2）本工程的图纸需要进行深化设计才能达到施工要求，因此二次设计将是我司非常重要的工作内容。二次设计的内容包括：1）张拉端的位置、做法；2）在张拉端或梁柱节点处，普通钢筋和波纹管、预应力筋的位置协调；3）结合工期及其它要求设计预应力筋在后浇带处的搭结方法；4）翻样图设计。二、施工准备1、技术准备（1）根据设计图纸、相关国家法律规范、规程的要求编制预应力施工方案；（2）准备预应力材料进场前的检验和试验资料；（3）同现场配合工种进行交接和技术交底；（4）组织预应力分项施工人员熟悉图纸，熟悉现场情况，向作业人员进行技术和安全交底。2、劳动组织及劳动力计划根据本工程的具体情况，预应力工程的劳动组织应充分考虑预应力施工的特点，即：存在各工种之间同时交叉作业，铺放时间限制严格，预应力筋张拉可能受工效约束等，根据综合考虑初步确定预应力高峰时劳动力安排如下：（1）预应力劳动力需用量计...
