第八章钢结构焊接施工方案

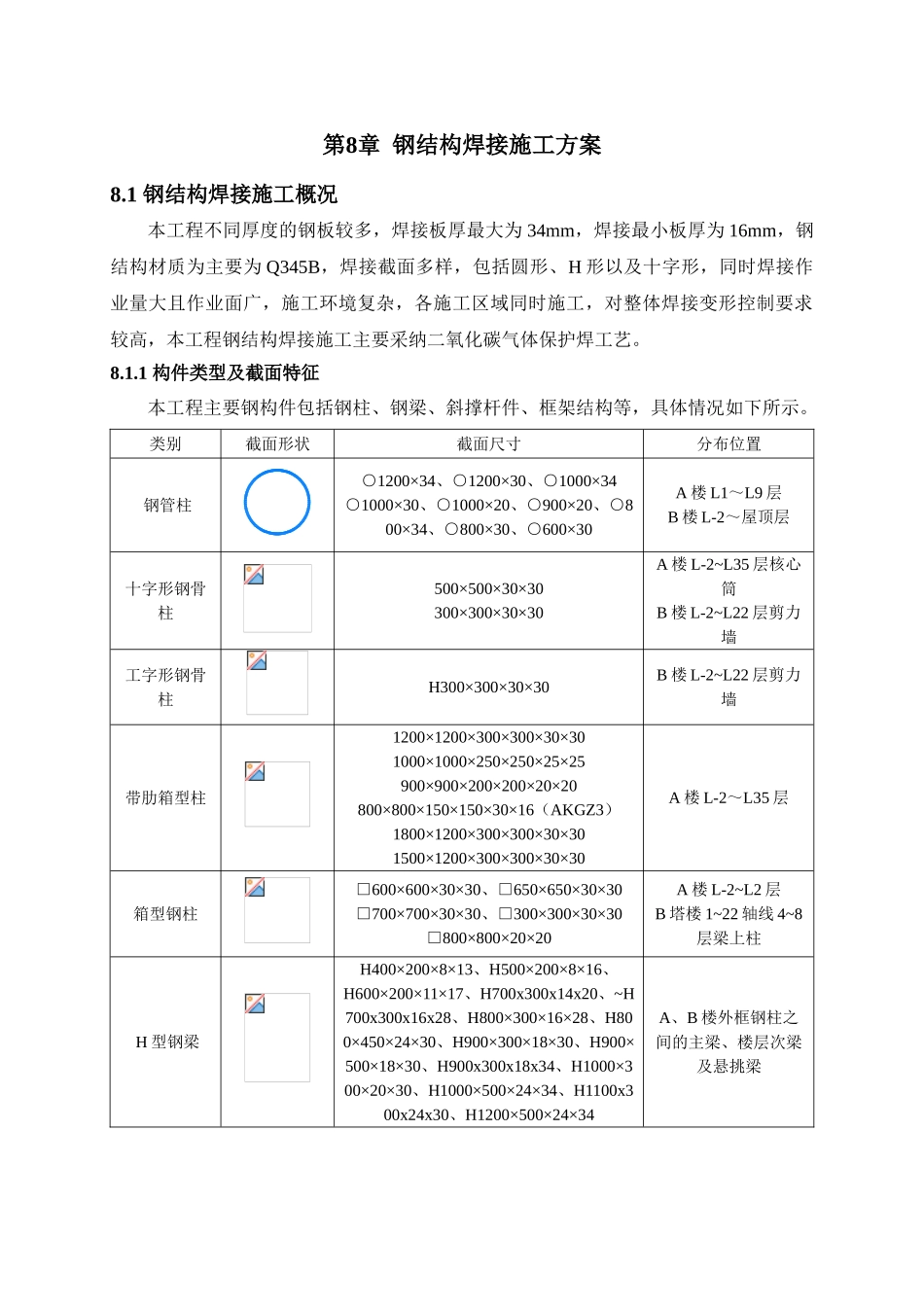

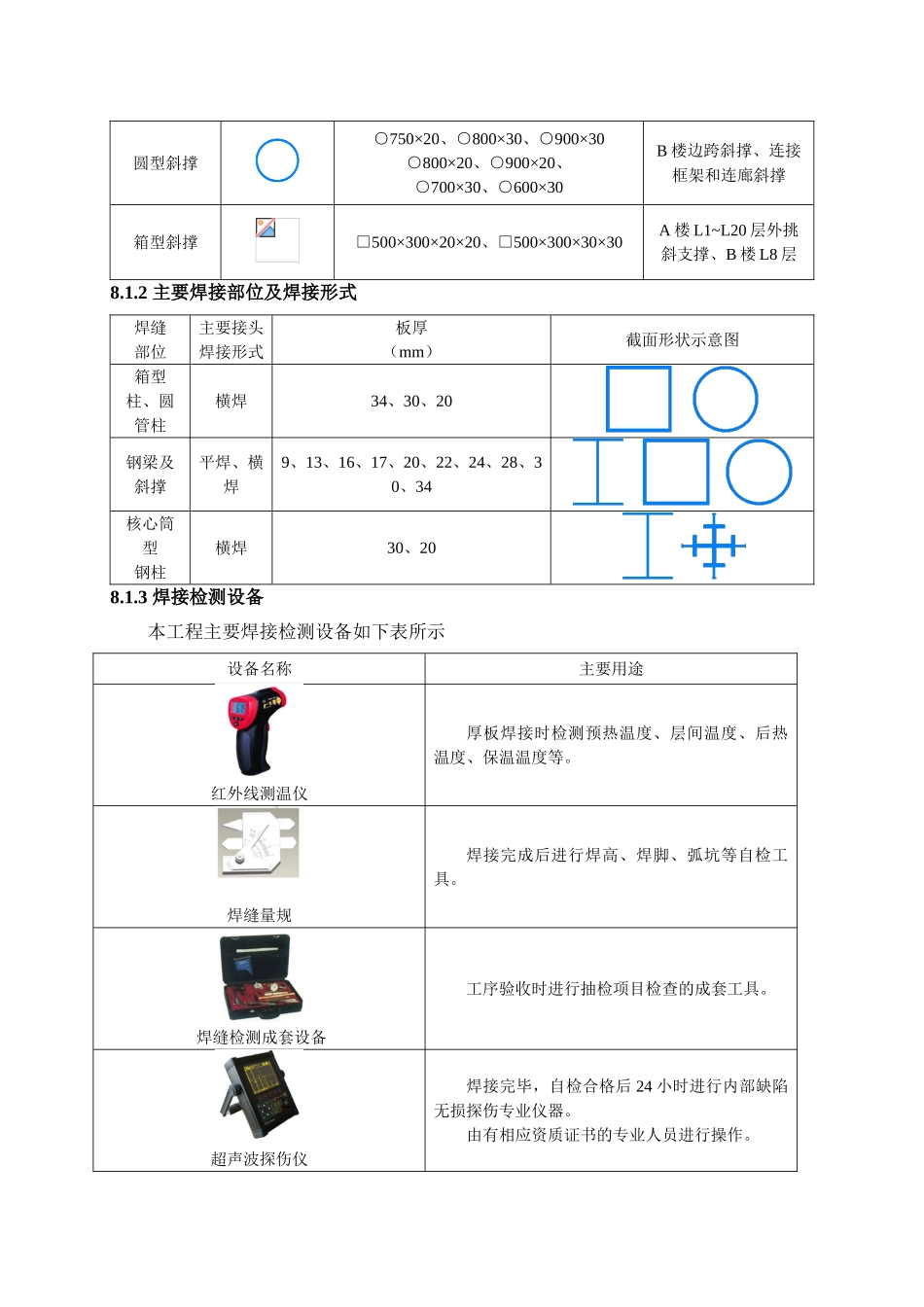

第8章 钢结构焊接施工方案8.1 钢结构焊接施工概况本工程不同厚度的钢板较多，焊接板厚最大为 34mm，焊接最小板厚为 16mm，钢结构材质为主要为 Q345B，焊接截面多样，包括圆形、H 形以及十字形，同时焊接作业量大且作业面广，施工环境复杂，各施工区域同时施工，对整体焊接变形控制要求较高，本工程钢结构焊接施工主要采纳二氧化碳气体保护焊工艺。8.1.1 构件类型及截面特征本工程主要钢构件包括钢柱、钢梁、斜撑杆件、框架结构等，具体情况如下所示。类别截面形状截面尺寸分布位置 钢管柱○1200×34、○1200×30、○1000×34○1000×30、○1000×20、○900×20、○800×34、○800×30、○600×30A 楼 L1～L9 层B 楼 L-2～屋顶层十字形钢骨柱500×500×30×30300×300×30×30A 楼 L-2~L35 层核心筒B 楼 L-2~L22 层剪力墙工字形钢骨柱H300×300×30×30B 楼 L-2~L22 层剪力墙带肋箱型柱1200×1200×300×300×30×301000×1000×250×250×25×25900×900×200×200×20×20800×800×150×150×30×16（AKGZ3）1800×1200×300×300×30×301500×1200×300×300×30×30A 楼 L-2～L35 层箱型钢柱□600×600×30×30、□650×650×30×30□700×700×30×30、□300×300×30×30□800×800×20×20 A 楼 L-2~L2 层B 塔楼 1~22 轴线 4~8层梁上柱 H 型钢梁H400×200×8×13、H500×200×8×16、H600×200×11×17、H700x300x14x20、~H700x300x16x28、H800×300×16×28、H800×450×24×30、H900×300×18×30、H900×500×18×30、H900x300x18x34、H1000×300×20×30、H1000×500×24×34、H1100x300x24x30、H1200×500×24×34A、B 楼外框钢柱之间的主梁、楼层次梁及悬挑梁圆型斜撑○750×20、○800×30、○900×30○800×20、○900×20、○700×30、○600×30B 楼边跨斜撑、连接框架和连廊斜撑箱型斜撑□500×300×20×20、□500×300×30×30A 楼 L1~L20 层外挑斜支撑、B 楼 L8 层8.1.2 主要焊接部位及焊接形式焊缝部位主要接头焊接形式板厚（mm）截面形状示意图箱型柱、圆管柱横焊34、30、20 钢梁及斜撑平焊、横焊9、13、16、17、20、22、24、28、30、34 核心筒型钢柱横焊30、20 8.1.3 焊接检测设备本工程主要焊接检测设备如下表所示设备名称主要用途红外线测温仪厚板焊接时检测预热温度、层间温度、后热温度、保温温度等。焊缝量规焊接完成后进行焊高、焊脚、弧坑等自检工具。 焊缝检测成套...
