第六章-施工方案

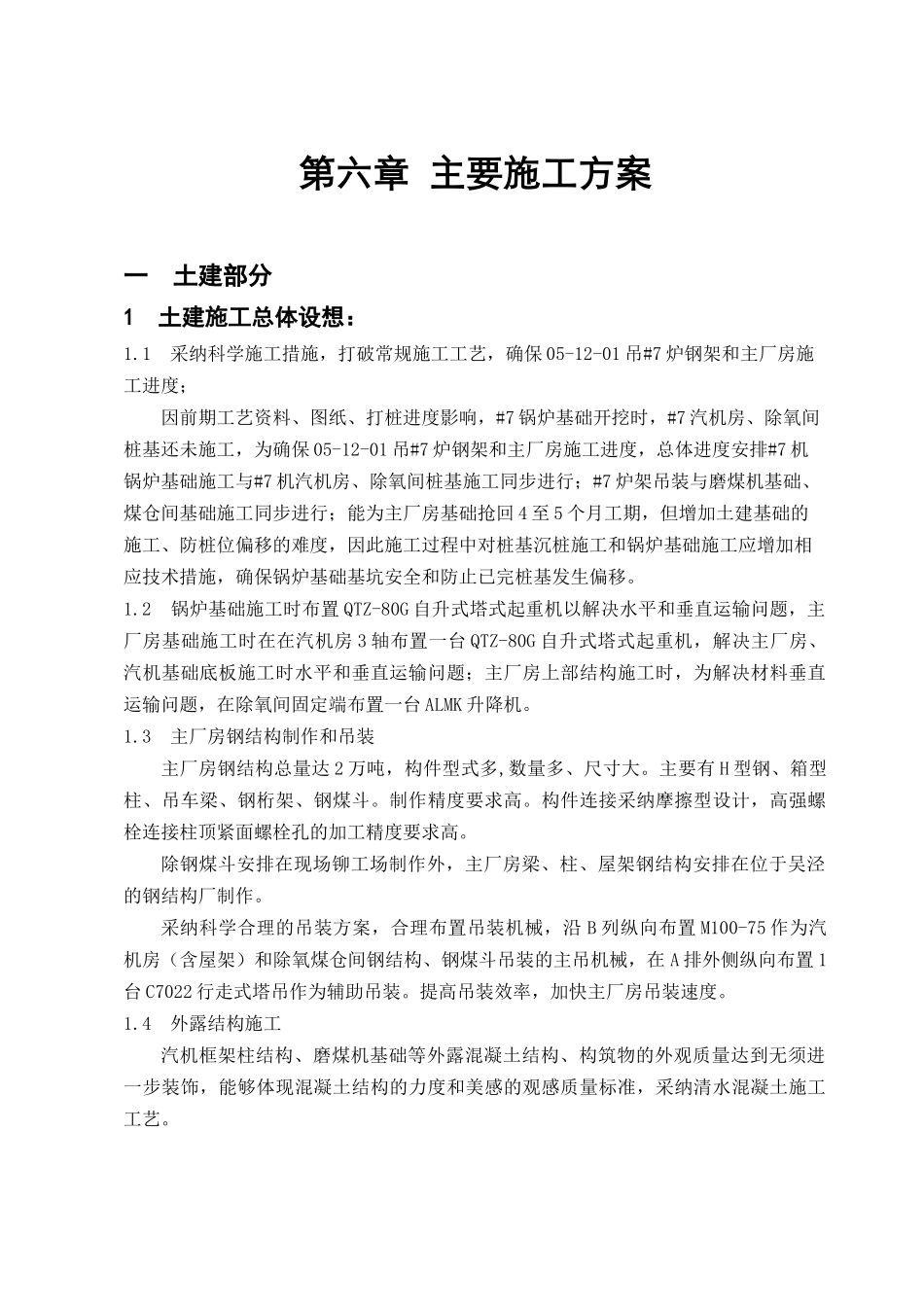

第六章 主要施工方案一 土建部分1 土建施工总体设想：1.1 采纳科学施工措施，打破常规施工工艺，确保 05-12-01 吊#7 炉钢架和主厂房施工进度；因前期工艺资料、图纸、打桩进度影响，#7 锅炉基础开挖时，#7 汽机房、除氧间桩基还未施工，为确保 05-12-01 吊#7 炉钢架和主厂房施工进度，总体进度安排#7 机锅炉基础施工与#7 机汽机房、除氧间桩基施工同步进行；#7 炉架吊装与磨煤机基础、煤仓间基础施工同步进行；能为主厂房基础抢回 4 至 5 个月工期，但增加土建基础的施工、防桩位偏移的难度，因此施工过程中对桩基沉桩施工和锅炉基础施工应增加相应技术措施，确保锅炉基础基坑安全和防止已完桩基发生偏移。 1.2 锅炉基础施工时布置 QTZ-80G 自升式塔式起重机以解决水平和垂直运输问题，主厂房基础施工时在在汽机房 3 轴布置一台 QTZ-80G 自升式塔式起重机，解决主厂房、汽机基础底板施工时水平和垂直运输问题；主厂房上部结构施工时，为解决材料垂直运输问题，在除氧间固定端布置一台 ALMK 升降机。1.3 主厂房钢结构制作和吊装主厂房钢结构总量达 2 万吨，构件型式多,数量多、尺寸大。主要有 H 型钢、箱型柱、吊车梁、钢桁架、钢煤斗。制作精度要求高。构件连接采纳摩擦型设计，高强螺栓连接柱顶紧面螺栓孔的加工精度要求高。除钢煤斗安排在现场铆工场制作外，主厂房梁、柱、屋架钢结构安排在位于吴泾的钢结构厂制作。采纳科学合理的吊装方案，合理布置吊装机械，沿 B 列纵向布置 M100-75 作为汽机房（含屋架）和除氧煤仓间钢结构、钢煤斗吊装的主吊机械，在 A 排外侧纵向布置 1台 C7022 行走式塔吊作为辅助吊装。提高吊装效率，加快主厂房吊装速度。1.4 外露结构施工汽机框架柱结构、磨煤机基础等外露混凝土结构、构筑物的外观质量达到无须进一步装饰，能够体现混凝土结构的力度和美感的观感质量标准，采纳清水混凝土施工工艺。2 厂区测量方案2.1 概述本工程#5 标段厂区测量主要为主厂房、锅炉房、集中控制室、烟囱、炉后建构筑物及脱硫装置区域建构筑物、A 排外三变及厂区循环水进排水管沟等提供测量依据及测量控制，并对建（构）筑物沉降进行观测。2.2 轴线控制网的布置2.2.1 轴线控制网的布置原则2.2.1.1 由于本工程的方格网和水准网的测量和布设由业主提供。轴线控制网应根据业主提供的方格网进行布置和测量。2.2.1.2 轴线控制网应控制整个施工区域，控制范围包括主厂房、锅炉、烟囱、炉...
