第十章-楼梯计算

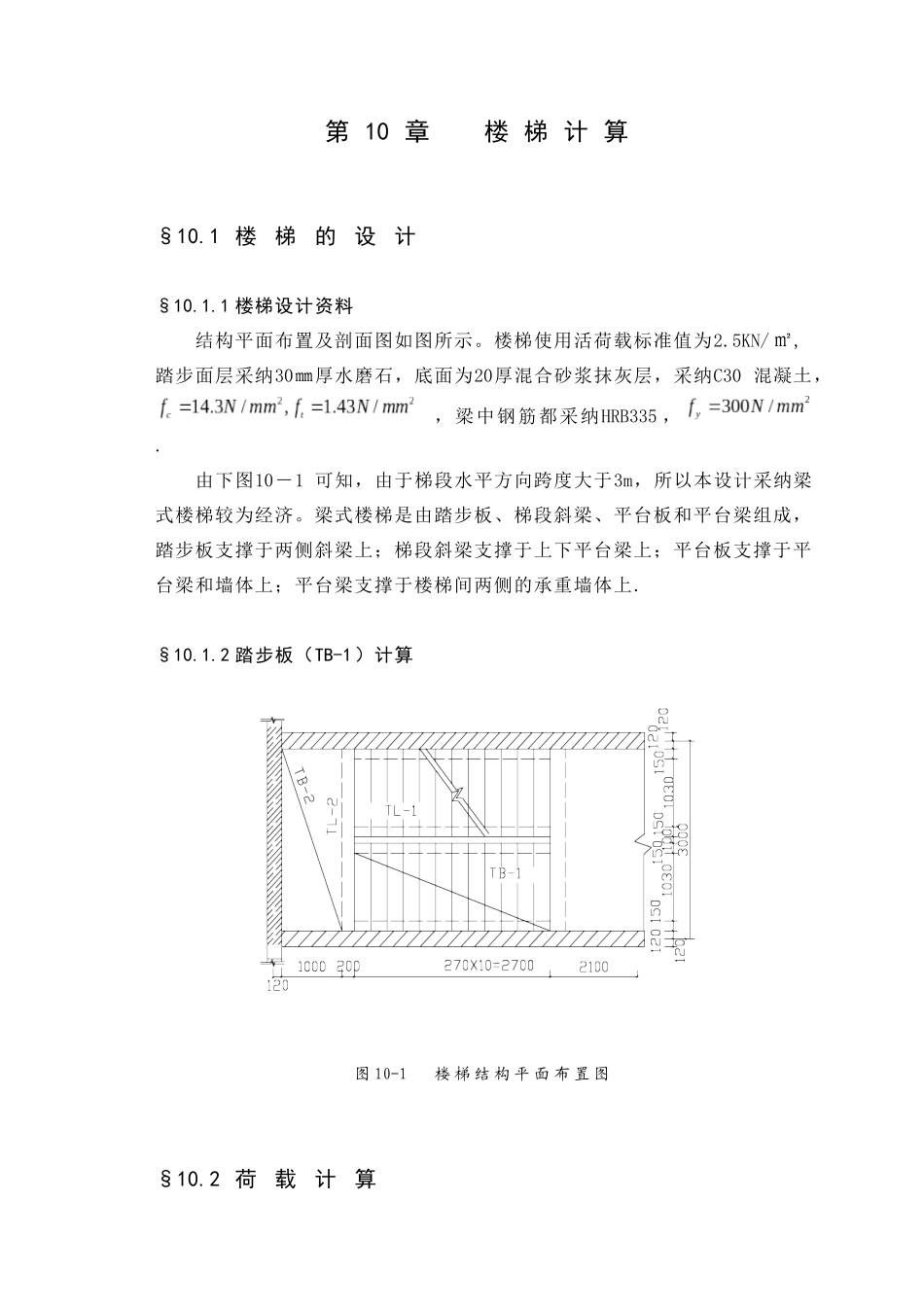

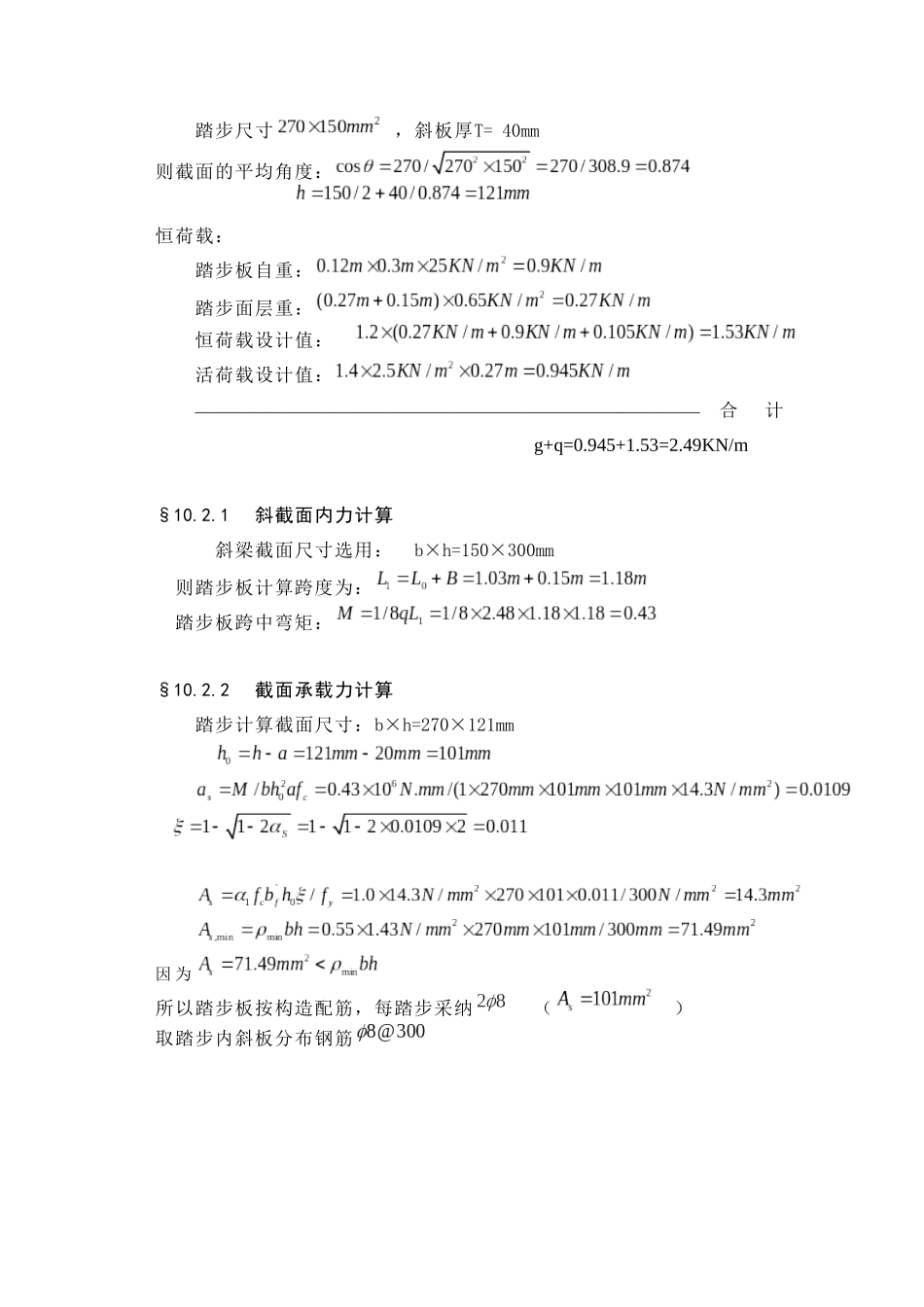

第 10 章 楼 梯 计 算§10.1 楼梯的设计§10.1.1 楼梯设计资料 结构平面布置及剖面图如图所示。楼梯使用活荷载标准值为2.5KN/ ㎡,踏步面层采纳30㎜厚水磨石，底面为20厚混合砂浆抹灰层，采纳C30 混凝土，，梁中钢筋都采纳HRB335 ，.由下图10－1 可知，由于梯段水平方向跨度大于3m，所以本设计采纳梁式楼梯较为经济。梁式楼梯是由踏步板、梯段斜梁、平台板和平台梁组成，踏步板支撑于两侧斜梁上；梯段斜梁支撑于上下平台梁上；平台板支撑于平台梁和墙体上；平台梁支撑于楼梯间两侧的承重墙体上.§10.1.2 踏步板（TB-1）计算 图 10-1 楼 梯 结 构 平 面 布 置 图§10.2 荷载计算 踏步尺寸，斜板厚T= 40mm 则截面的平均角度： 恒荷载： 踏步板自重：踏步面层重：恒荷载设计值： 活荷载设计值：―――――――――――――――――――――――――――――――合计 g+q=0.945+1.53=2.49KN/m§10.2.1 斜截面内力计算斜梁截面尺寸选用： b×h=150×300mm则踏步板计算跨度为：踏步板跨中弯矩：§10.2.2 截面承载力计算 踏步计算截面尺寸：b×h=270×121mm 因 为所以踏步板按构造配筋，每踏步采纳 （）取踏步内斜板分布钢筋§10.3. 楼梯斜梁 (TL-1) 计算§10.3.1 荷载计算踏步板传荷载：梁自重：斜梁抹灰自重：――――――――――――――――――――――――――――――――总计： g+q ＝7.568KN/m图 10 － 2 梁 式 楼 梯 剖 面 图§10.3.2 内力计算 取平台梁截面尺寸：b×h=200 ㎜×400 ㎜, 斜梁水平方向计算跨度为： 取斜梁跨中截面弯矩及支座截面剪力为：§10.3.3 承载力计算 斜梁按T 型梁截面进行配筋取： 翼缘有效宽度按倒L 型截面计算；按梁的跨度考虑：按翼缘考虑： 取首先：按第一类T 型截面进行计算 确定为第一种T 型截面。 选 用 故根据构造配置箍筋，选用双肢箍，§10.4 休息平台（PB-2 ）计算§10.4.1 荷载计算（平台板厚100m，做30厚面层，20厚抹灰）恒载：平台板自重： 平台板面层重：平台板抹灰： 恒载合计：活载合计：―――――――――――――――――――――――――――――――合计： §10.4.2 平台板弯矩计算休息平台按双向板设计：（按塑性理论计算） 则： 代入基本公式： §10.4.3 平台板配筋计算 由各区格跨内支座弯矩求得取截面有效高度， ，即可求得，计算钢筋面积如表10.1 所示： 表 10 － 1 平 台 板 配 筋截 面...
