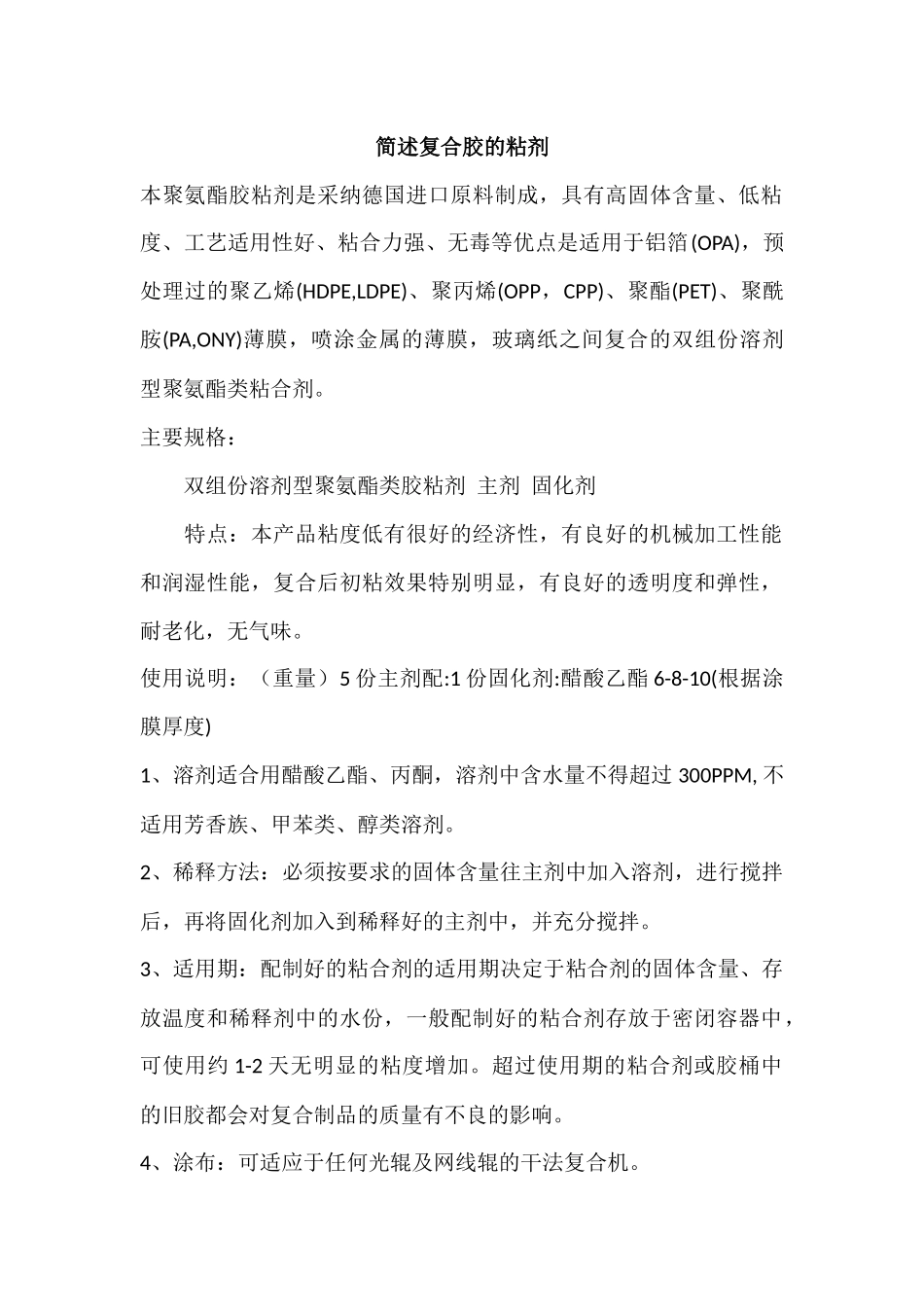

简述复合胶的粘剂本聚氨酯胶粘剂是采纳德国进口原料制成，具有高固体含量、低粘度、工艺适用性好、粘合力强、无毒等优点是适用于铝箔(OPA)，预处理过的聚乙烯(HDPE,LDPE)、聚丙烯(OPP，CPP)、聚酯(PET)、聚酰胺(PA,ONY)薄膜，喷涂金属的薄膜，玻璃纸之间复合的双组份溶剂型聚氨酯类粘合剂。 主要规格： 双组份溶剂型聚氨酯类胶粘剂 主剂 固化剂 特点：本产品粘度低有很好的经济性，有良好的机械加工性能和润湿性能，复合后初粘效果特别明显，有良好的透明度和弹性，耐老化，无气味。 使用说明：（重量）5 份主剂配:1 份固化剂:醋酸乙酯 6-8-10(根据涂膜厚度) 1、溶剂适合用醋酸乙酯、丙酮，溶剂中含水量不得超过 300PPM, 不适用芳香族、甲苯类、醇类溶剂。 2、稀释方法：必须按要求的固体含量往主剂中加入溶剂，进行搅拌后，再将固化剂加入到稀释好的主剂中，并充分搅拌。 3、适用期：配制好的粘合剂的适用期决定于粘合剂的固体含量、存放温度和稀释剂中的水份，一般配制好的粘合剂存放于密闭容器中，可使用约 1-2 天无明显的粘度增加。超过使用期的粘合剂或胶桶中的旧胶都会对复合制品的质量有不良的影响。 4、涂布：可适应于任何光辊及网线辊的干法复合机。 5、涂布量：为适应复合制品的使用目的和材质构成的不同要求，干基涂布量可以 2-6g/㎡间选择。需进行热加工或深度成型加工的复合膜，涂胶量较大，反之则涂胶量较小。对于印刷过的膜涂胶量相应调整。--复合胶 6、工作浓度：根据涂胶量的花辊浓度决定工作浓度。浓度超高，经济性越好，一般推举使用浓度在 25-40%之间选择。 7、干燥：为使涂上胶粘剂的薄膜上的溶剂完全挥发洁净，必须注意有足够的风量、风速和温度。如干燥系统分三段时，在膜入口到出口的温度梯度控制在 50-60℃到 70-80℃或 60-80-90℃。 8、粘合温度：取决于复合基材的性质和质量，采纳尽可能高的温度，一般控制在 50-90℃。易受温度影响的薄膜采纳 50-60℃，其它薄膜可采纳 70-80℃。 9、复合压力：在不损坏薄膜的情况下，应尽可能提高复合压力。 10、熟化：主剂和固化剂在复合加工后并不立即具有高的粘接强度，需要将制品送入熟化室 24-48 小时后,冬天和夏天的作业环境是不同的，请加注意。初步复合好的复合膜要尽可能熟化至少一天后才能进行复卷或制造三层复合膜。 11、剩余胶液：超过 8 小时或出现白浊化、半透明或增稠现象，则不可继续使用。
