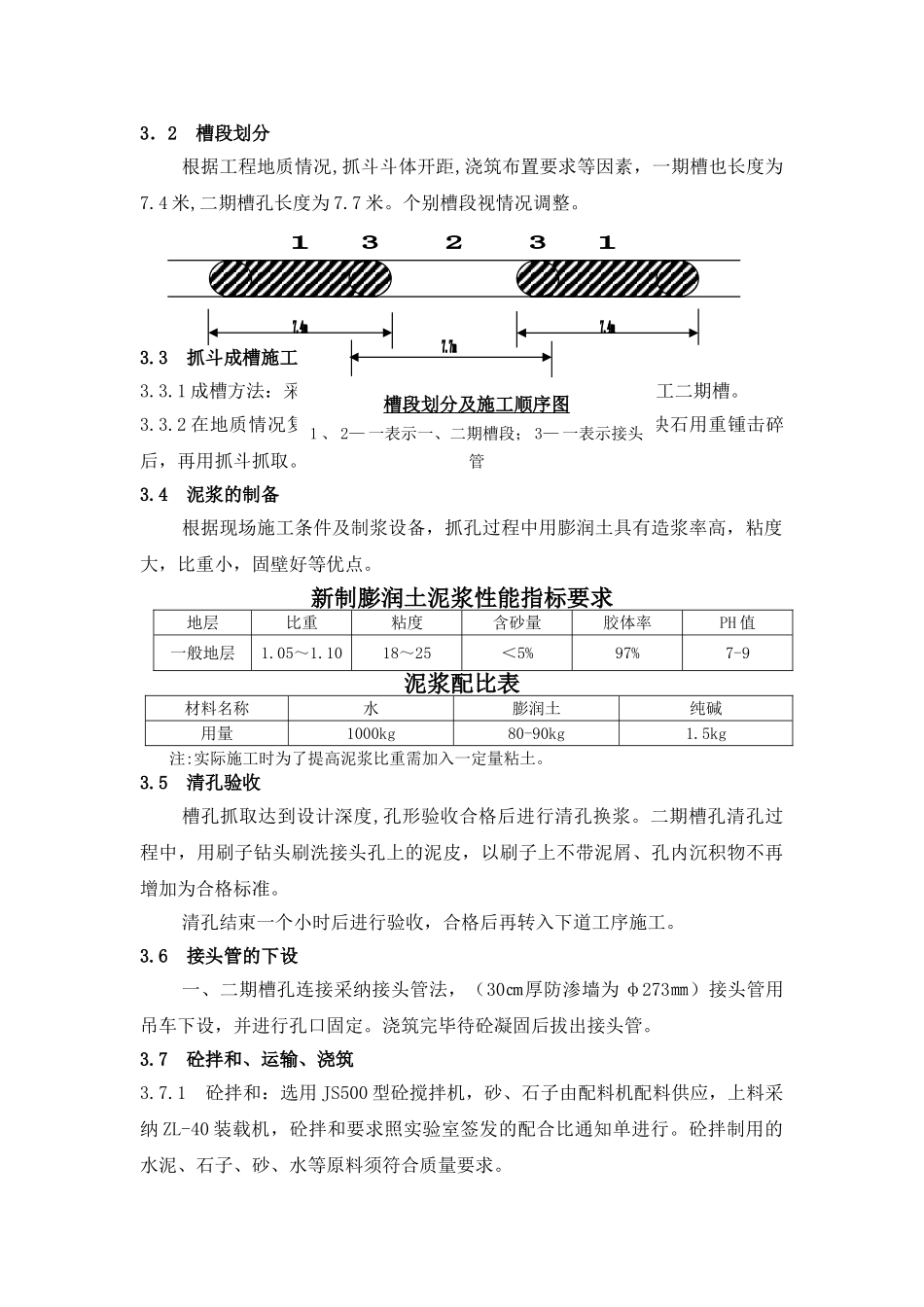

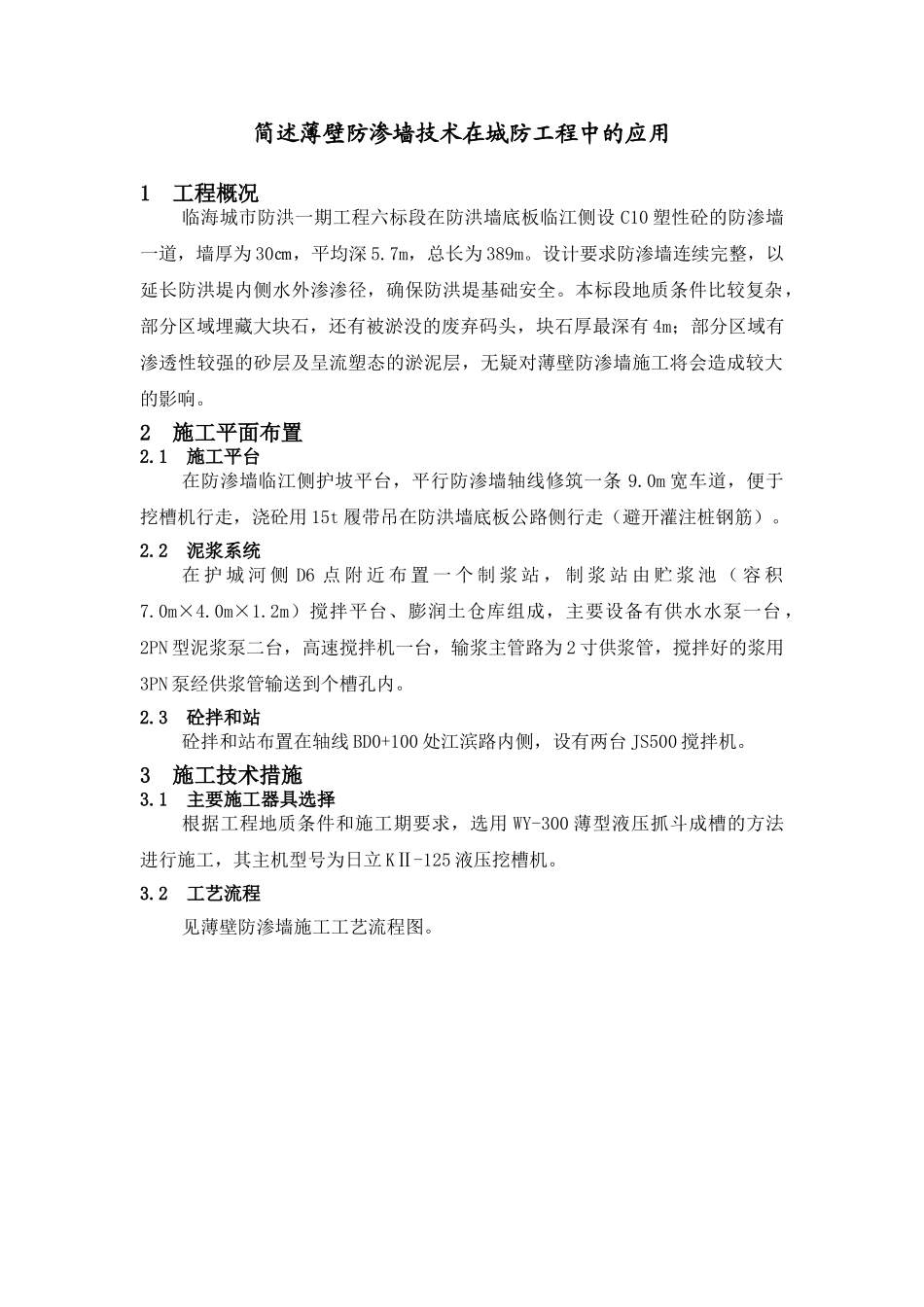

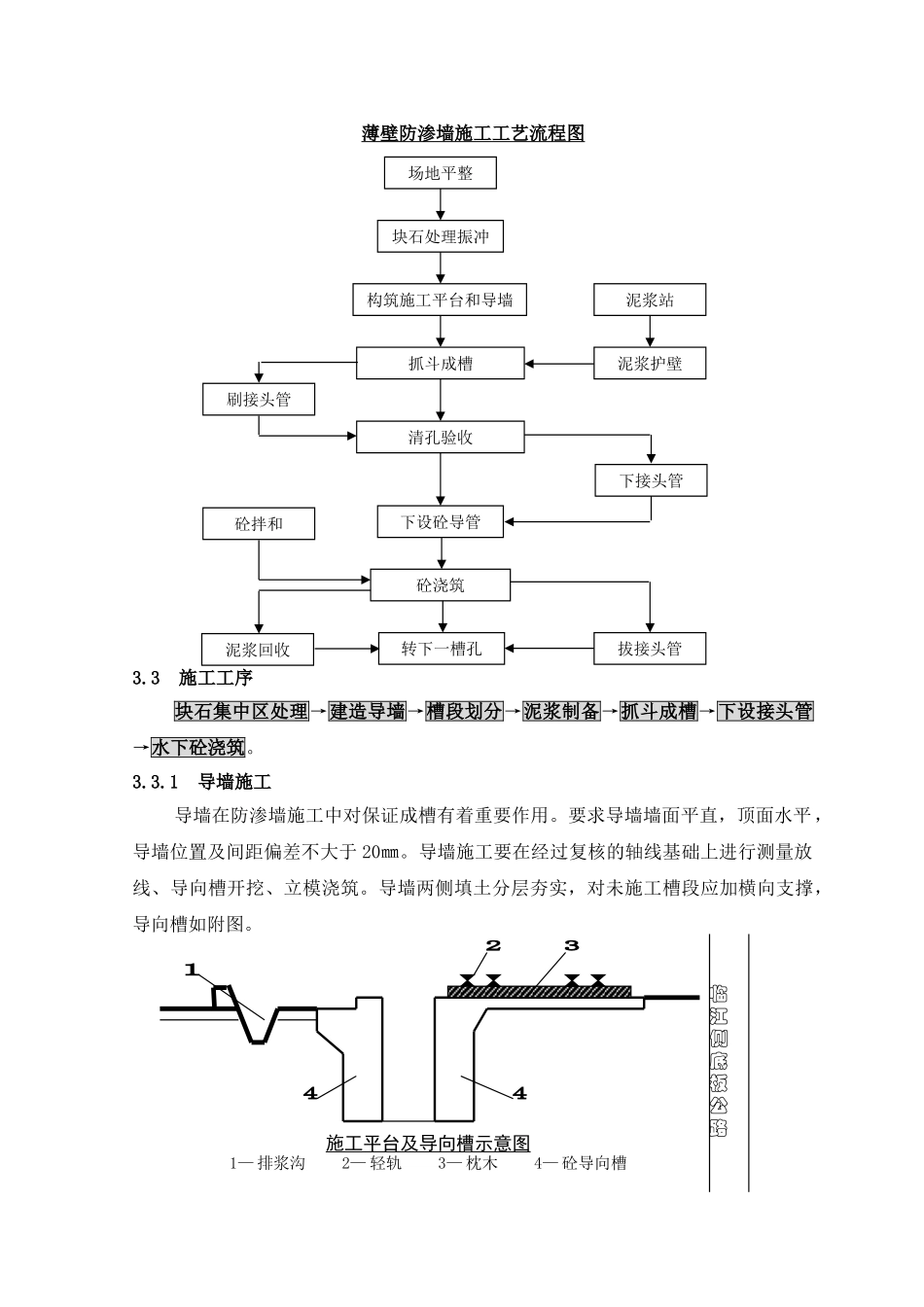

简述薄壁防渗墙技术在城防工程中的应用1 工程概况临海城市防洪一期工程六标段在防洪墙底板临江侧设 C10 塑性砼的防渗墙一道，墙厚为 30㎝，平均深 5.7m，总长为 389m。设计要求防渗墙连续完整，以延长防洪堤内侧水外渗渗径，确保防洪堤基础安全。本标段地质条件比较复杂，部分区域埋藏大块石，还有被淤没的废弃码头，块石厚最深有 4m；部分区域有渗透性较强的砂层及呈流塑态的淤泥层，无疑对薄壁防渗墙施工将会造成较大的影响。2 施工平面布置2.1 施工平台在防渗墙临江侧护坡平台，平行防渗墙轴线修筑一条 9.0m 宽车道，便于挖槽机行走，浇砼用 15t 履带吊在防洪墙底板公路侧行走（避开灌注桩钢筋）。2.2 泥浆系统在 护 城 河 侧 D6 点 附 近 布 置 一 个 制 浆 站 ， 制 浆 站 由 贮 浆 池 （ 容 积7.0m×4.0m×1.2m）搅拌平台、膨润土仓库组成，主要设备有供水水泵一台 ，2PN 型泥浆泵二台，高速搅拌机一台，输浆主管路为 2 寸供浆管，搅拌好的浆用3PN 泵经供浆管输送到个槽孔内。2.3 砼拌和站砼拌和站布置在轴线 BD0+100 处江滨路内侧，设有两台 JS500 搅拌机。3 施工技术措施3.1 主要施工器具选择根据工程地质条件和施工期要求，选用 WY-300 薄型液压抓斗成槽的方法进行施工，其主机型号为日立 KⅡ-125 液压挖槽机。3.2 工艺流程见薄壁防渗墙施工工艺流程图。薄壁防渗墙施工工艺流程图3.3 施工工序块石集中区处理→建造导墙→槽段划分→泥浆制备→抓斗成槽→下设接头管→水下砼浇筑。3.3.1 导墙施工导墙在防渗墙施工中对保证成槽有着重要作用。要求导墙墙面平直，顶面水平，导墙位置及间距偏差不大于 20㎜。导墙施工要在经过复核的轴线基础上进行测量放线、导向槽开挖、立模浇筑。导墙两侧填土分层夯实，对未施工槽段应加横向支撑，导向槽如附图。场地平整块石处理振冲构筑施工平台和导墙抓斗成槽清孔验收下设砼导管砼浇筑转下一槽孔泥浆站泥浆护壁刷接头管下接头管砼拌和泥浆回收拔接头管临江侧底板公路施工平台及导向槽示意图1— 排浆沟 2— 轻轨 3— 枕木 4— 砼导向槽3．2 槽段划分根据工程地质情况,抓斗斗体开距,浇筑布置要求等因素，一期槽也长度为7.4 米,二期槽孔长度为 7.7 米。个别槽段视情况调整。3.3 抓斗成槽施工3.3.1 成槽方法：采纳“三抓成槽”工艺，先施工一期槽，再施工二期槽。3.3.2 在地质情况复杂的施施工场地段，对夹杂填土中的少量块石用重...
