管线基坑明挖土方

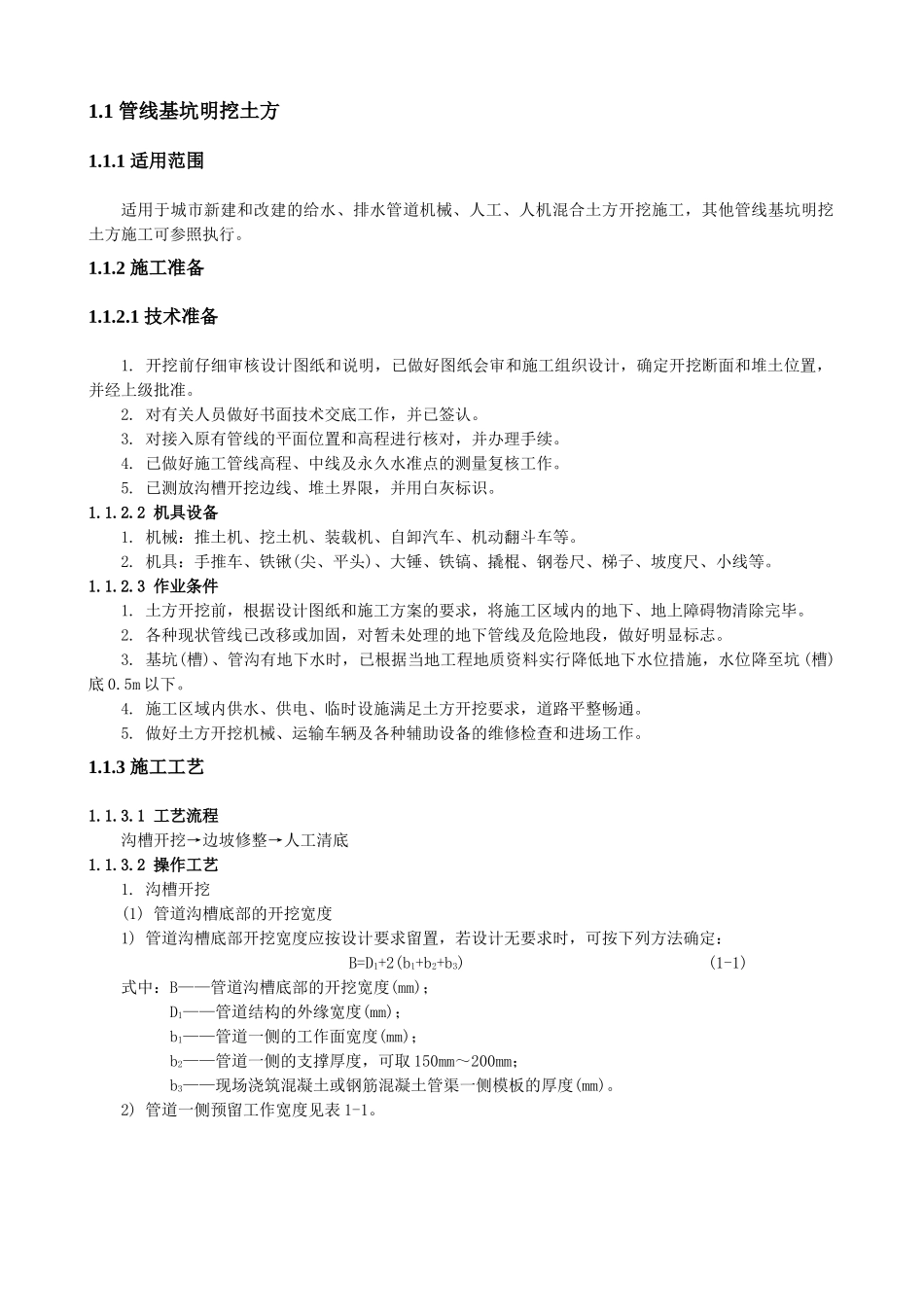

1.1 管线基坑明挖土方1.1.1 适用范围适用于城市新建和改建的给水、排水管道机械、人工、人机混合土方开挖施工，其他管线基坑明挖土方施工可参照执行。1.1.2 施工准备1.1.2.1 技术准备1. 开挖前仔细审核设计图纸和说明，已做好图纸会审和施工组织设计，确定开挖断面和堆土位置，并经上级批准。2. 对有关人员做好书面技术交底工作，并已签认。3. 对接入原有管线的平面位置和高程进行核对，并办理手续。4. 已做好施工管线高程、中线及永久水准点的测量复核工作。5. 已测放沟槽开挖边线、堆土界限，并用白灰标识。1.1.2.2 机具设备1. 机械：推土机、挖土机、装载机、自卸汽车、机动翻斗车等。2. 机具：手推车、铁锹(尖、平头)、大锤、铁镐、撬棍、钢卷尺、梯子、坡度尺、小线等。1.1.2.3 作业条件1. 土方开挖前，根据设计图纸和施工方案的要求，将施工区域内的地下、地上障碍物清除完毕。2. 各种现状管线已改移或加固，对暂未处理的地下管线及危险地段，做好明显标志。3. 基坑(槽)、管沟有地下水时，已根据当地工程地质资料实行降低地下水位措施，水位降至坑 (槽)底 0.5m 以下。4. 施工区域内供水、供电、临时设施满足土方开挖要求，道路平整畅通。5. 做好土方开挖机械、运输车辆及各种辅助设备的维修检查和进场工作。1.1.3 施工工艺1.1.3.1 工艺流程沟槽开挖→边坡修整→人工清底1.1.3.2 操作工艺1. 沟槽开挖(1) 管道沟槽底部的开挖宽度1) 管道沟槽底部开挖宽度应按设计要求留置，若设计无要求时，可按下列方法确定：B=D1+2(b1+b2+b3)(1-1)式中：B——管道沟槽底部的开挖宽度(mm)；D1——管道结构的外缘宽度(mm)；b1——管道一侧的工作面宽度(mm)；b2——管道一侧的支撑厚度，可取 150mm～200mm；b3——现场浇筑混凝土或钢筋混凝土管渠一侧模板的厚度(mm)。2) 管道一侧预留工作宽度见表 1-1。(2) 沟槽边坡的确定当地质条件良好、土质均匀，地下水位低于沟槽底面高程，且开挖深度在 5m 以内边坡不加支撑时，在设计无规定情况下，沟槽边坡最陡坡度应符合表 1-2 的规定。(3) 机械开挖1) 开挖基坑(槽)、管沟时，应合理确定开挖顺序、路线及开挖深度，然后分段开挖，开挖边坡应符合有关法律规范规定，直槽开挖必须加支撑。2) 采纳机械挖槽时，应向机械司机详细交底，其内容包括挖槽断面、堆土位置、现有地下构筑物情况和施工要求等；由专人指挥，并配备一定的测量人员随时进行测量，防止超挖或欠挖。当沟槽较深时应...
