管道常见连接方式

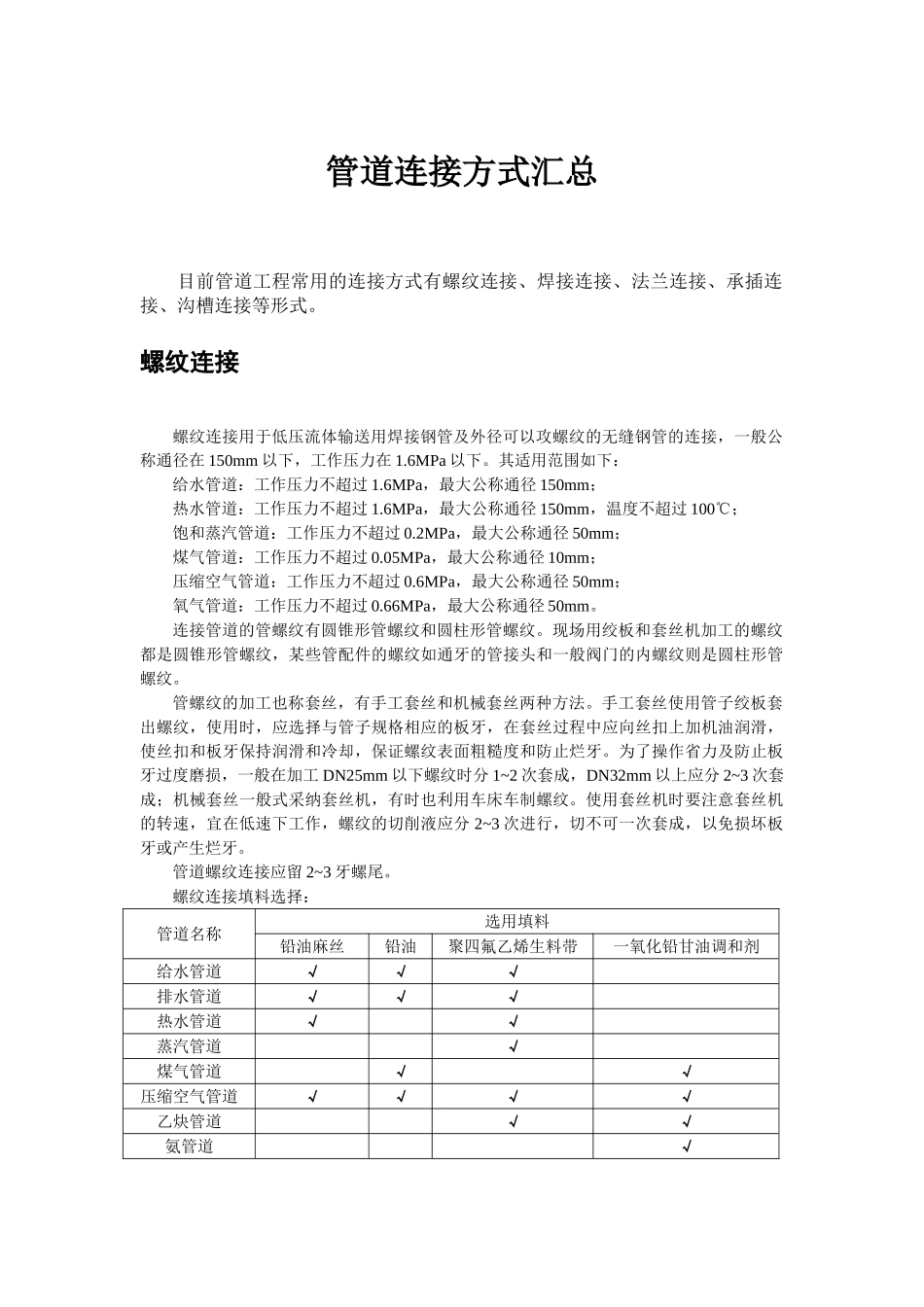

管道连接方式汇总目前管道工程常用的连接方式有螺纹连接、焊接连接、法兰连接、承插连接、沟槽连接等形式。螺纹连接螺纹连接用于低压流体输送用焊接钢管及外径可以攻螺纹的无缝钢管的连接，一般公称通径在 150mm 以下，工作压力在 1.6MPa 以下。其适用范围如下：给水管道：工作压力不超过 1.6MPa，最大公称通径 150mm；热水管道：工作压力不超过 1.6MPa，最大公称通径 150mm，温度不超过 100℃；饱和蒸汽管道：工作压力不超过 0.2MPa，最大公称通径 50mm；煤气管道：工作压力不超过 0.05MPa，最大公称通径 10mm；压缩空气管道：工作压力不超过 0.6MPa，最大公称通径 50mm；氧气管道：工作压力不超过 0.66MPa，最大公称通径 50mm。连接管道的管螺纹有圆锥形管螺纹和圆柱形管螺纹。现场用绞板和套丝机加工的螺纹都是圆锥形管螺纹，某些管配件的螺纹如通牙的管接头和一般阀门的内螺纹则是圆柱形管螺纹。管螺纹的加工也称套丝，有手工套丝和机械套丝两种方法。手工套丝使用管子绞板套出螺纹，使用时，应选择与管子规格相应的板牙，在套丝过程中应向丝扣上加机油润滑，使丝扣和板牙保持润滑和冷却，保证螺纹表面粗糙度和防止烂牙。为了操作省力及防止板牙过度磨损，一般在加工 DN25mm 以下螺纹时分 1~2 次套成，DN32mm 以上应分 2~3 次套成；机械套丝一般式采纳套丝机，有时也利用车床车制螺纹。使用套丝机时要注意套丝机的转速，宜在低速下工作，螺纹的切削液应分 2~3 次进行，切不可一次套成，以免损坏板牙或产生烂牙。管道螺纹连接应留 2~3 牙螺尾。螺纹连接填料选择：管道名称选用填料铅油麻丝铅油聚四氟乙烯生料带一氧化铅甘油调和剂给水管道√√√排水管道√√√热水管道√√蒸汽管道√煤气管道√√压缩空气管道√√√√乙炔管道√√氨管道√焊接连接焊接连接时管道工程中最重要而应用最广泛的连接方式。其主要优点是：接口牢固耐久，不易渗漏，接头强度和严密性高，使用后不需要常常管理。焊接方式：钢管的焊接方式有很多，有气焊、手工电弧焊、手工氩弧焊、埋弧自动焊、埋弧半自动焊、接触焊和气焊。由于电焊焊缝强度比气焊高，并且比气焊经济，因此优先采纳电焊焊接。气焊一般只用于公称通径＜50mm，壁厚＜3.5mm 的管道。因条件限制不能采纳电焊焊接的地方也可采纳气焊焊接公称通径＞50mm 的管子。管道的坡口：管壁厚度＜3mm 的管子对焊后一般不开坡口，管壁厚度≥3mm 时，管端应开坡口。管道的坡口宜采纳机械...
