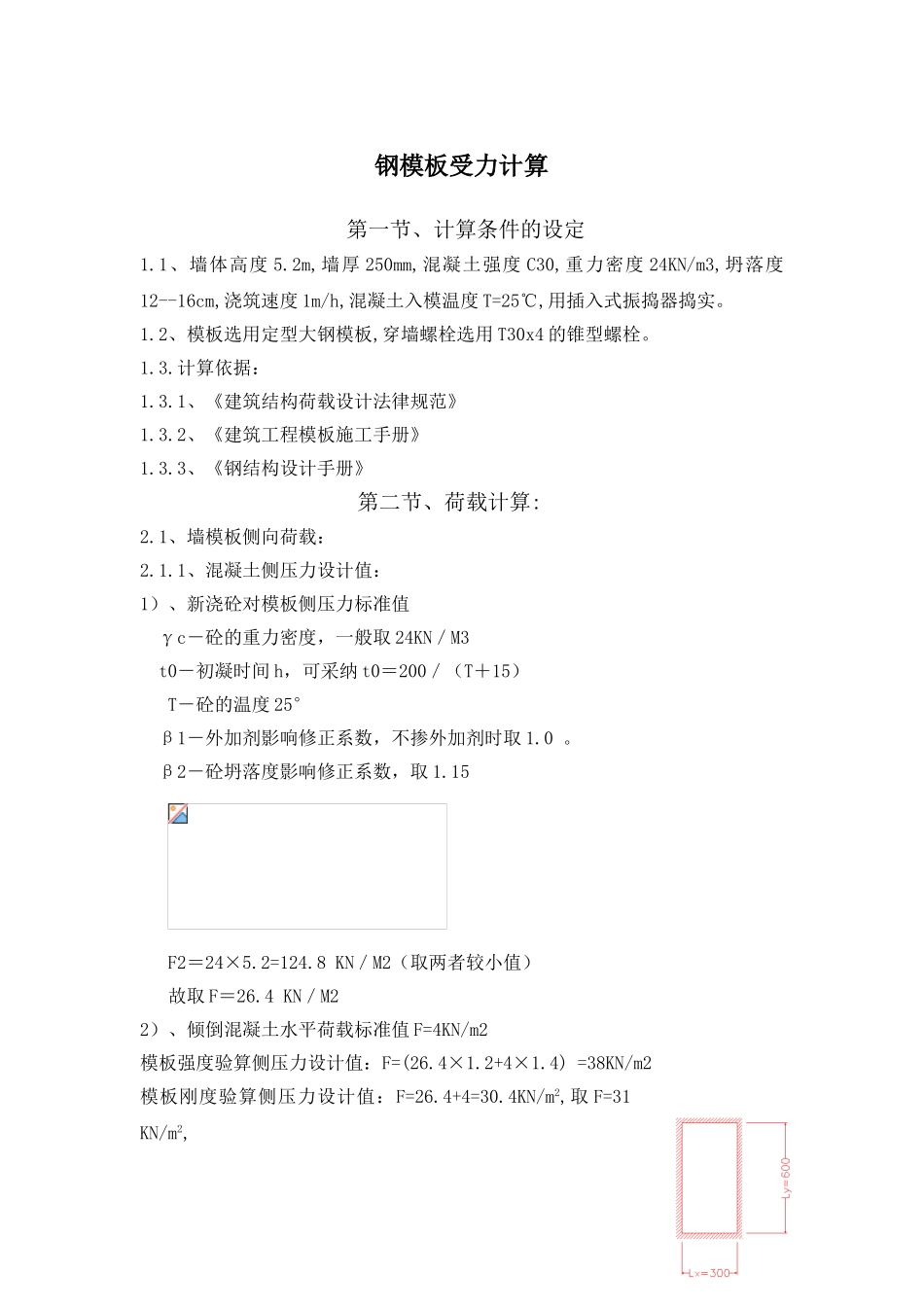

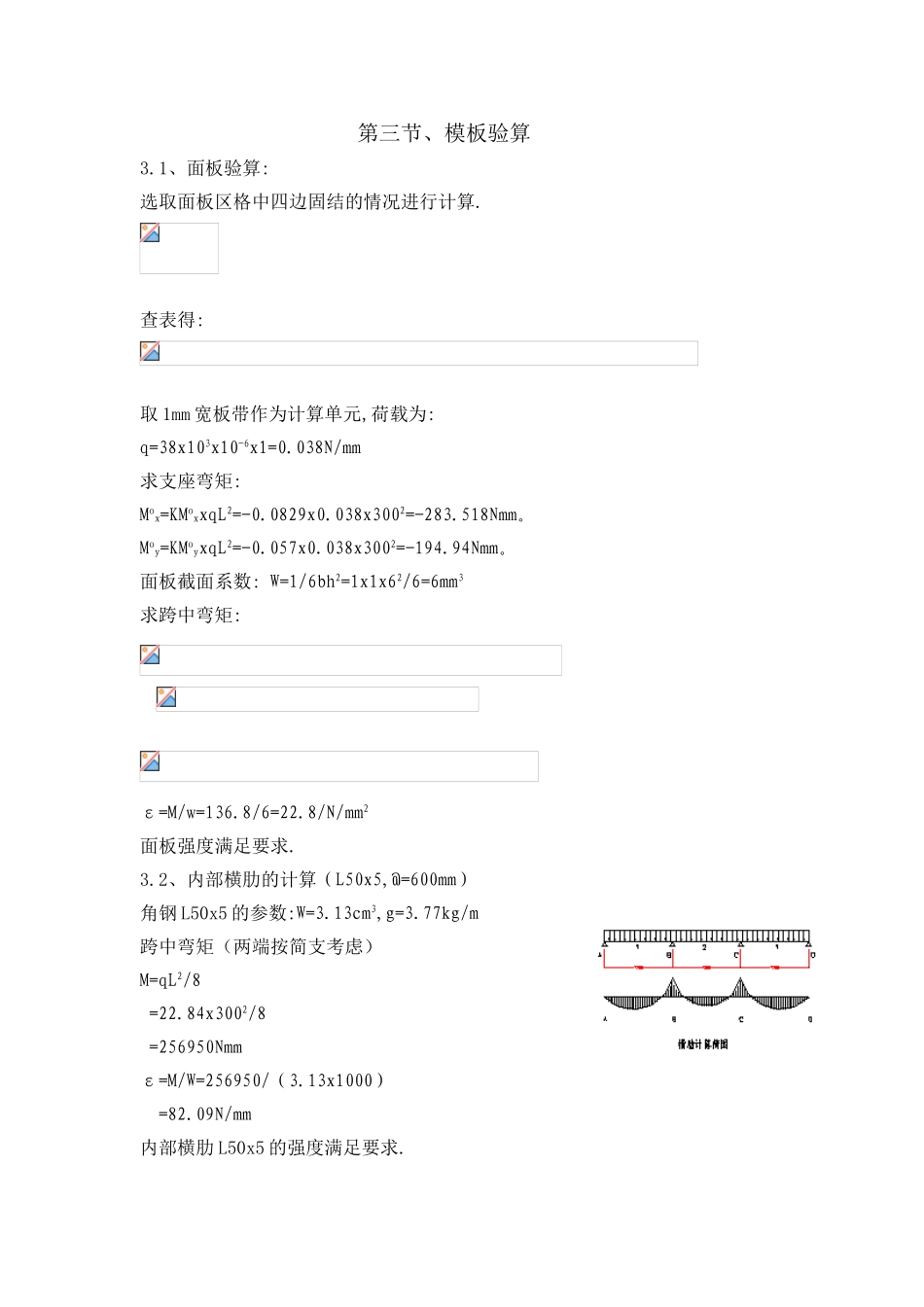

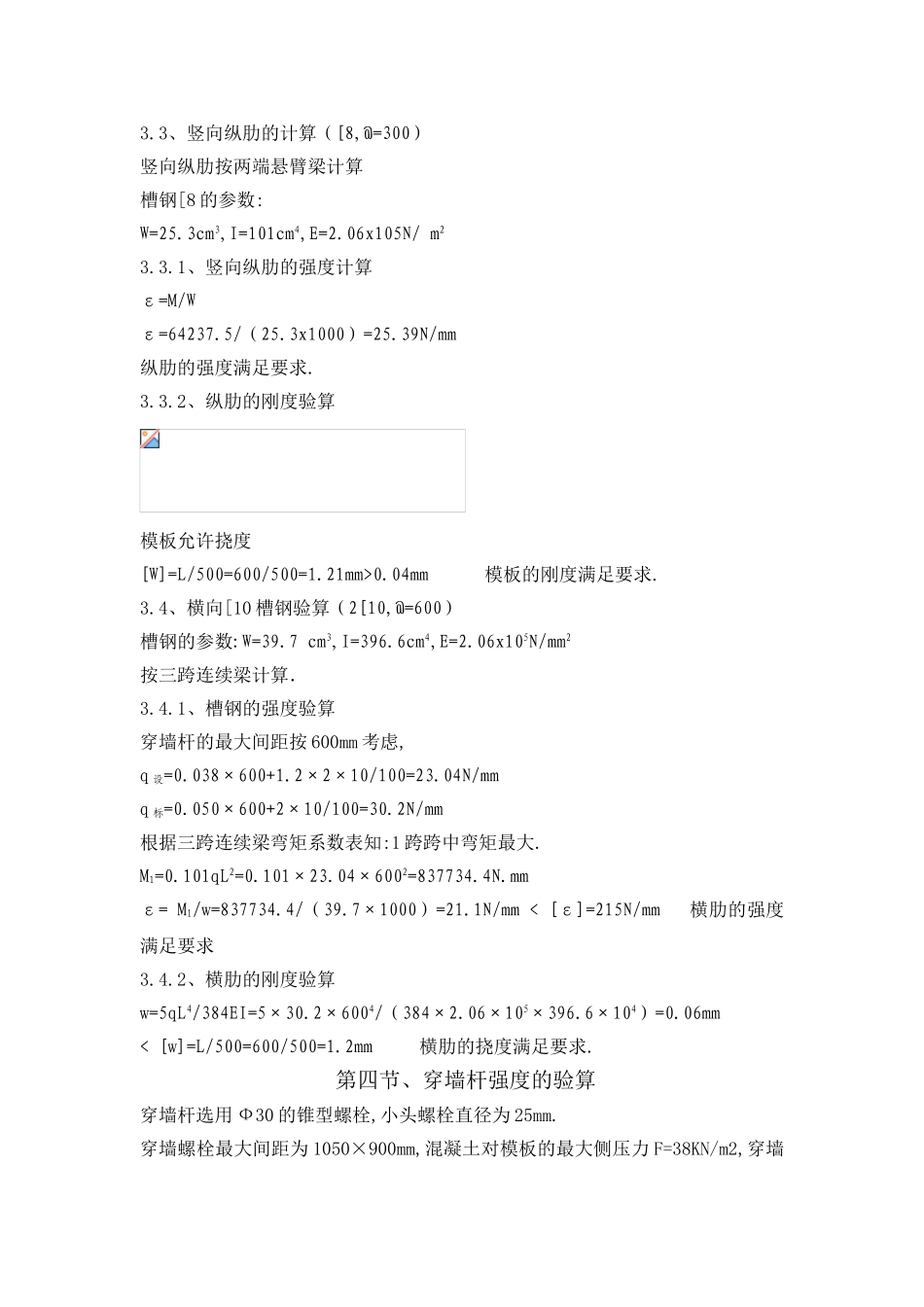

钢模板受力计算第一节、计算条件的设定1.1、墙体高度 5.2m,墙厚 250mm,混凝土强度 C30,重力密度 24KN/m3,坍落度12--16cm,浇筑速度 1m/h,混凝土入模温度 T=25℃,用插入式振捣器捣实。1.2、模板选用定型大钢模板,穿墙螺栓选用 T30x4 的锥型螺栓。 1.3.计算依据：1.3.1、《建筑结构荷载设计法律规范》1.3.2、《建筑工程模板施工手册》1.3.3、《钢结构设计手册》第二节、荷载计算:2.1、墙模板侧向荷载：2.1.1、混凝土侧压力设计值：1）、新浇砼对模板侧压力标准值γc－砼的重力密度，一般取 24KN／M3t0－初凝时间 h，可采纳 t0＝200／（T＋15）T－砼的温度 25°β1－外加剂影响修正系数，不掺外加剂时取 1.0 。β2－砼坍落度影响修正系数，取 1.15 F2＝24×5.2=124.8 KN／M2（取两者较小值）故取 F＝26.4 KN／M22）、倾倒混凝土水平荷载标准值 F=4KN/m2模板强度验算侧压力设计值：F=(26.4×1.2+4×1.4) =38KN/m2模板刚度验算侧压力设计值：F=26.4+4=30.4KN/m2,取 F=31 KN/m2,第三节、模板验算3.1、面板验算:选取面板区格中四边固结的情况进行计算. 查表得:取 1mm 宽板带作为计算单元,荷载为:q=38x103x10-6x1=0.038N/mm求支座弯矩:Mox=KMoxxqL2=-0.0829x0.038x3002=-283.518Nmm。 Moy=KMoyxqL2=-0.057x0.038x3002=-194.94Nmm。面板截面系数: W=1/6bh2=1x1x62/6=6mm3求跨中弯矩:ε=M/w=136.8/6=22.8/N/mm2面板强度满足要求.3.2、内部横肋的计算（L50x5,@=600mm）角钢 L50x5 的参数:W=3.13cm3,g=3.77kg/m跨中弯矩（两端按简支考虑）M=qL2/8=22.84x3002/8=256950Nmmε=M/W=256950/（3.13x1000）=82.09N/mm内部横肋 L50x5 的强度满足要求.3.3、竖向纵肋的计算（[8,@=300）竖向纵肋按两端悬臂梁计算槽钢[8 的参数:W=25.3cm3,I=101cm4,E=2.06x105N/ m23.3.1、竖向纵肋的强度计算ε=M/Wε=64237.5/（25.3x1000）=25.39N/mm纵肋的强度满足要求.3.3.2、纵肋的刚度验算模板允许挠度[W]=L/500=600/500=1.21mm>0.04mm 模板的刚度满足要求.3.4、横向[10 槽钢验算（2[10,@=600）槽钢的参数:W=39.7 cm3,I=396.6cm4,E=2.06x105N/mm2按三跨连续梁计算．3.4.1、槽钢的强度验算穿墙杆的最大间距按 600mm 考虑, q 设=0.038×600+1.2×2×10/100=23.04N/mmq 标=0.050×600+2×10/100=30.2N/mm根据三跨连续梁弯矩系数表知:1 跨跨中弯矩最大.M1=0.101qL2=0.101×23.04×6002=837734.4N.mmε= M1/w=837734.4/（39.7×1000）=21.1N/...
