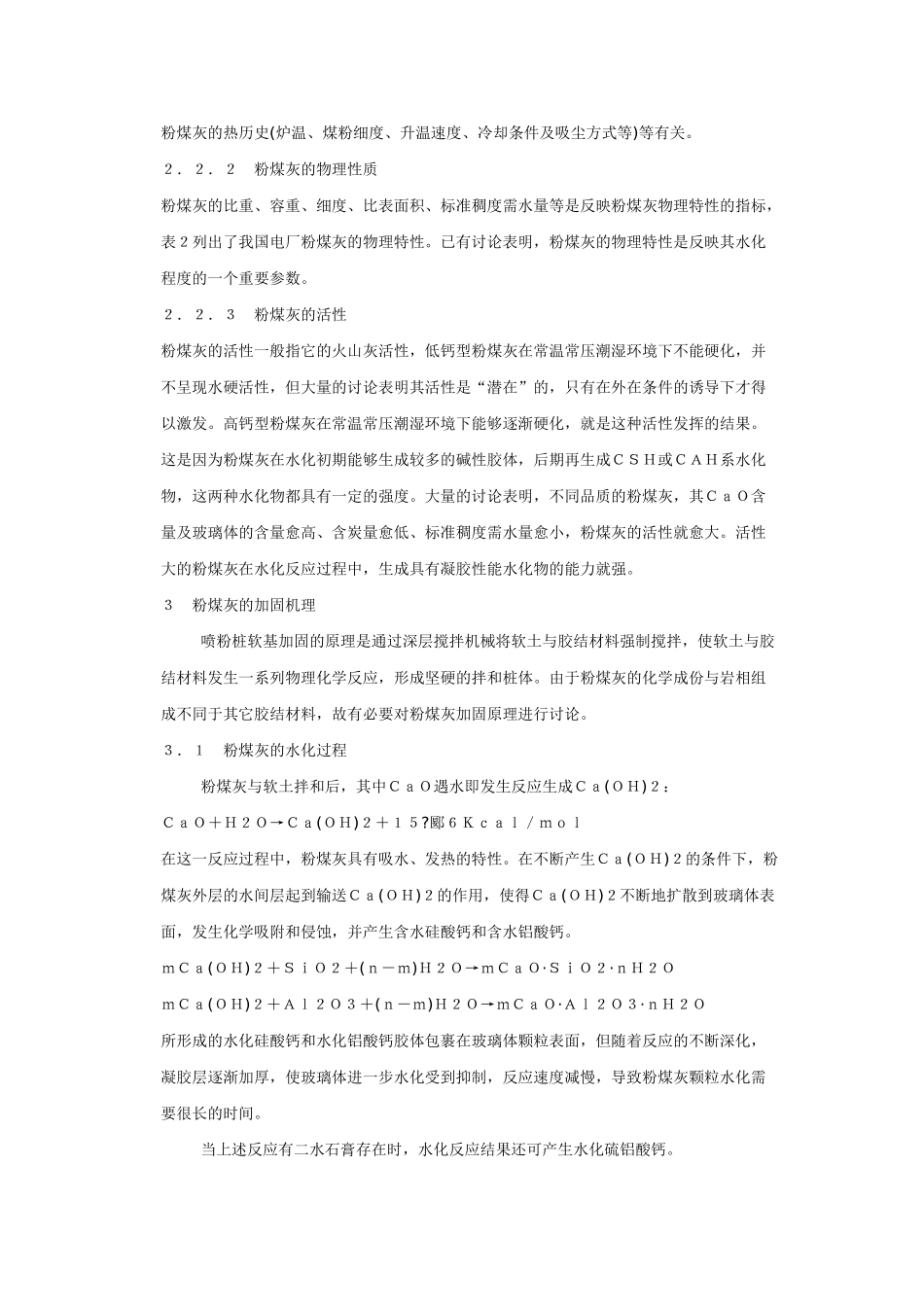

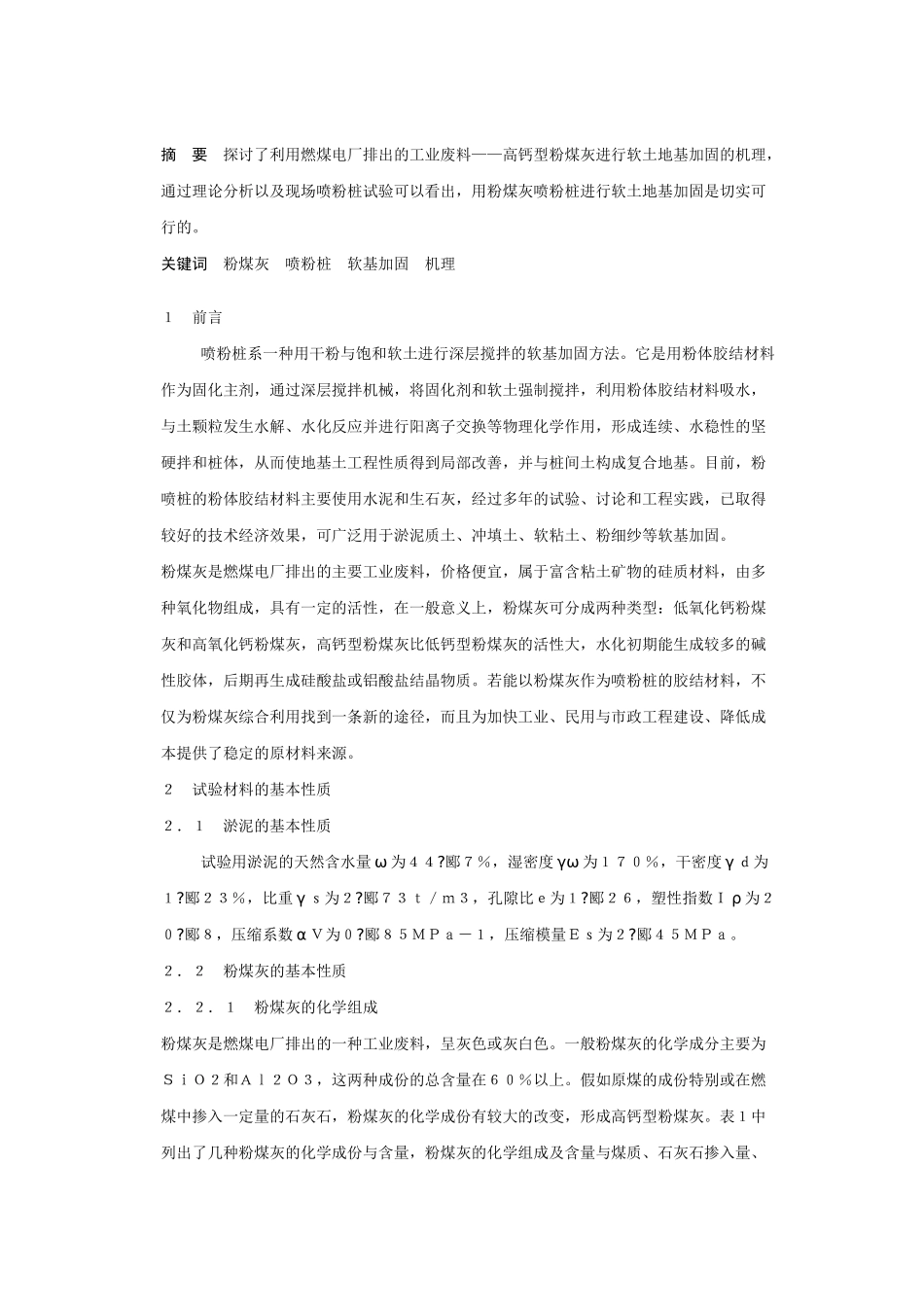

摘 要 探讨了利用燃煤电厂排出的工业废料——高钙型粉煤灰进行软土地基加固的机理，通过理论分析以及现场喷粉桩试验可以看出，用粉煤灰喷粉桩进行软土地基加固是切实可行的。关键词 粉煤灰 喷粉桩 软基加固 机理１ 前言 喷粉桩系一种用干粉与饱和软土进行深层搅拌的软基加固方法。它是用粉体胶结材料作为固化主剂，通过深层搅拌机械，将固化剂和软土强制搅拌，利用粉体胶结材料吸水，与土颗粒发生水解、水化反应并进行阳离子交换等物理化学作用，形成连续、水稳性的坚硬拌和桩体，从而使地基土工程性质得到局部改善，并与桩间土构成复合地基。目前，粉喷桩的粉体胶结材料主要使用水泥和生石灰，经过多年的试验、讨论和工程实践，已取得较好的技术经济效果，可广泛用于淤泥质土、冲填土、软粘土、粉细纱等软基加固。粉煤灰是燃煤电厂排出的主要工业废料，价格便宜，属于富含粘土矿物的硅质材料，由多种氧化物组成，具有一定的活性，在一般意义上，粉煤灰可分成两种类型：低氧化钙粉煤灰和高氧化钙粉煤灰，高钙型粉煤灰比低钙型粉煤灰的活性大，水化初期能生成较多的碱性胶体，后期再生成硅酸盐或铝酸盐结晶物质。若能以粉煤灰作为喷粉桩的胶结材料，不仅为粉煤灰综合利用找到一条新的途径，而且为加快工业、民用与市政工程建设、降低成本提供了稳定的原材料来源。２ 试验材料的基本性质２．１ 淤泥的基本性质 试验用淤泥的天然含水量 ω 为４４?郾７％，湿密度 γω 为１７０％，干密度 γ ｄ为１?郾２３％，比重 γ ｓ为２?郾７３ｔ／ｍ３，孔隙比ｅ为１?郾２６，塑性指数Ｉ ρ 为２０?郾８，压缩系数 α Ｖ为０?郾８５ＭＰａ－１，压缩模量Ｅｓ为２?郾４５ＭＰａ。２．２ 粉煤灰的基本性质２．２．１ 粉煤灰的化学组成粉煤灰是燃煤电厂排出的一种工业废料，呈灰色或灰白色。一般粉煤灰的化学成分主要为ＳｉＯ２和Ａｌ２Ｏ３，这两种成份的总含量在６０％以上。假如原煤的成份特别或在燃煤中掺入一定量的石灰石，粉煤灰的化学成份有较大的改变，形成高钙型粉煤灰。表１中列出了几种粉煤灰的化学成份与含量，粉煤灰的化学组成及含量与煤质、石灰石掺入量、粉煤灰的热历史(炉温、煤粉细度、升温速度、冷却条件及吸尘方式等)等有关。２．２．２ 粉煤灰的物理性质粉煤灰的比重、容重、细度、比表面积、标准稠度需水量等是反映粉煤灰物理特性的指标，表２列出了我国电厂粉煤灰的物理特性。已有讨论表明，粉煤灰的物理特性是反...
