结构专业施工图设计校审提纲

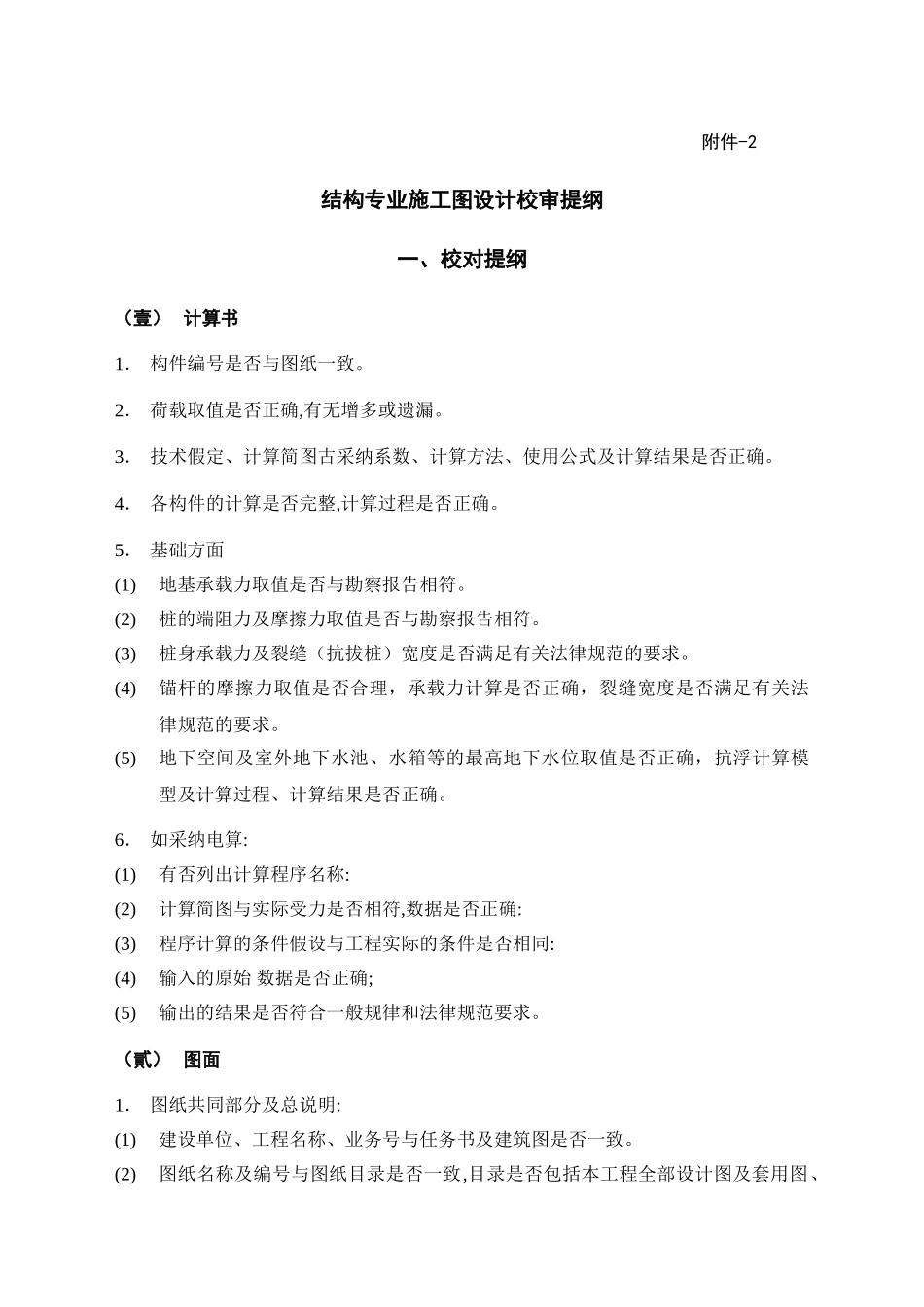

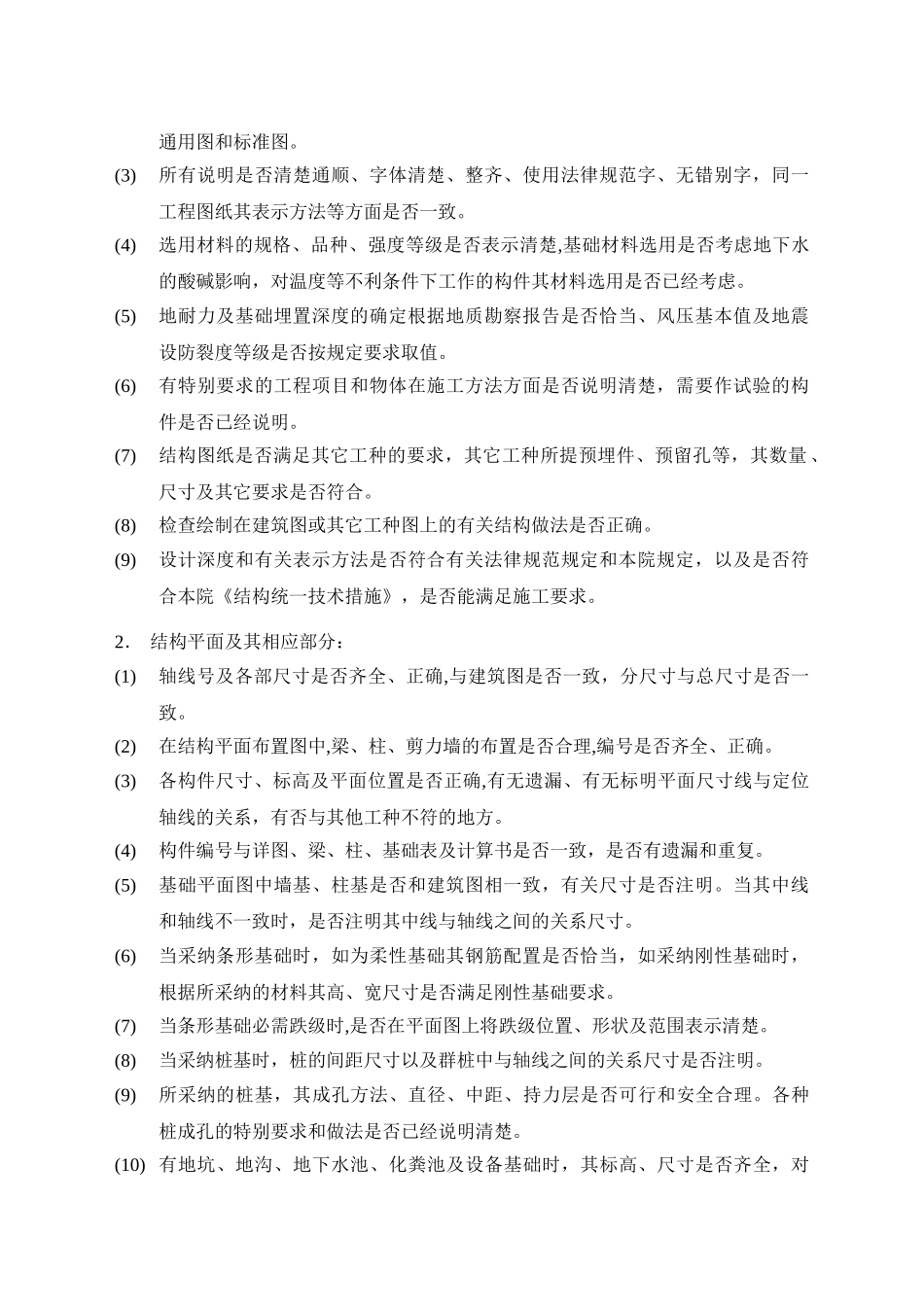

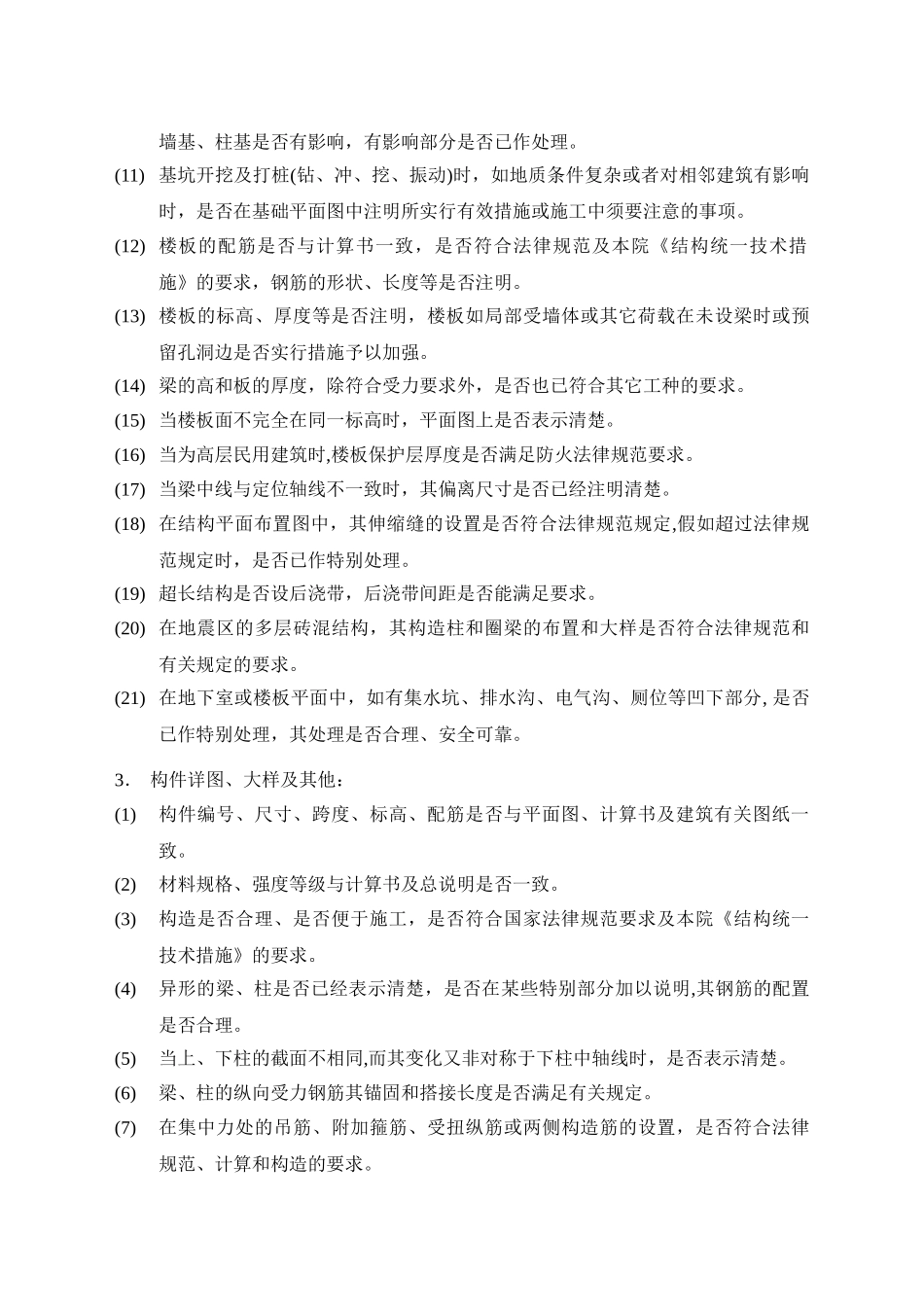

附件-2结构专业施工图设计校审提纲一、校对提纲（壹） 计算书1． 构件编号是否与图纸一致。2． 荷载取值是否正确,有无增多或遗漏。3． 技术假定、计算简图古采纳系数、计算方法、使用公式及计算结果是否正确。4． 各构件的计算是否完整,计算过程是否正确。5． 基础方面(1)地基承载力取值是否与勘察报告相符。(2)桩的端阻力及摩擦力取值是否与勘察报告相符。(3)桩身承载力及裂缝（抗拔桩）宽度是否满足有关法律规范的要求。(4)锚杆的摩擦力取值是否合理，承载力计算是否正确，裂缝宽度是否满足有关法律规范的要求。(5)地下空间及室外地下水池、水箱等的最高地下水位取值是否正确，抗浮计算模型及计算过程、计算结果是否正确。6． 如采纳电算:(1)有否列出计算程序名称:(2)计算简图与实际受力是否相符,数据是否正确:(3)程序计算的条件假设与工程实际的条件是否相同:(4)输入的原始 数据是否正确;(5)输出的结果是否符合一般规律和法律规范要求。（貳） 图面1． 图纸共同部分及总说明: (1)建设单位、工程名称、业务号与任务书及建筑图是否一致。(2)图纸名称及编号与图纸目录是否一致,目录是否包括本工程全部设计图及套用图、通用图和标准图。(3)所有说明是否清楚通顺、字体清楚、整齐、使用法律规范字、无错别字，同一工程图纸其表示方法等方面是否一致。(4)选用材料的规格、品种、强度等级是否表示清楚,基础材料选用是否考虑地下水的酸碱影响，对温度等不利条件下工作的构件其材料选用是否已经考虑。 (5)地耐力及基础埋置深度的确定根据地质勘察报告是否恰当、风压基本值及地震设防裂度等级是否按规定要求取值。(6)有特别要求的工程项目和物体在施工方法方面是否说明清楚，需要作试验的构件是否已经说明。(7)结构图纸是否满足其它工种的要求，其它工种所提预埋件、预留孔等，其数量 、尺寸及其它要求是否符合。(8)检查绘制在建筑图或其它工种图上的有关结构做法是否正确。(9)设计深度和有关表示方法是否符合有关法律规范规定和本院规定，以及是否符合本院《结构统一技术措施》，是否能满足施工要求。2． 结构平面及其相应部分：(1)轴线号及各部尺寸是否齐全、正确,与建筑图是否一致，分尺寸与总尺寸是否一致。(2)在结构平面布置图中,梁、柱、剪力墙的布置是否合理,编号是否齐全、正确。(3)各构件尺寸、标高及平面位置是否正确,有无遗漏、有无标明平面尺寸线与定位轴线的关系，有否与其他工种不符的地方。(4)构件编号与详图、梁、柱、基础...
