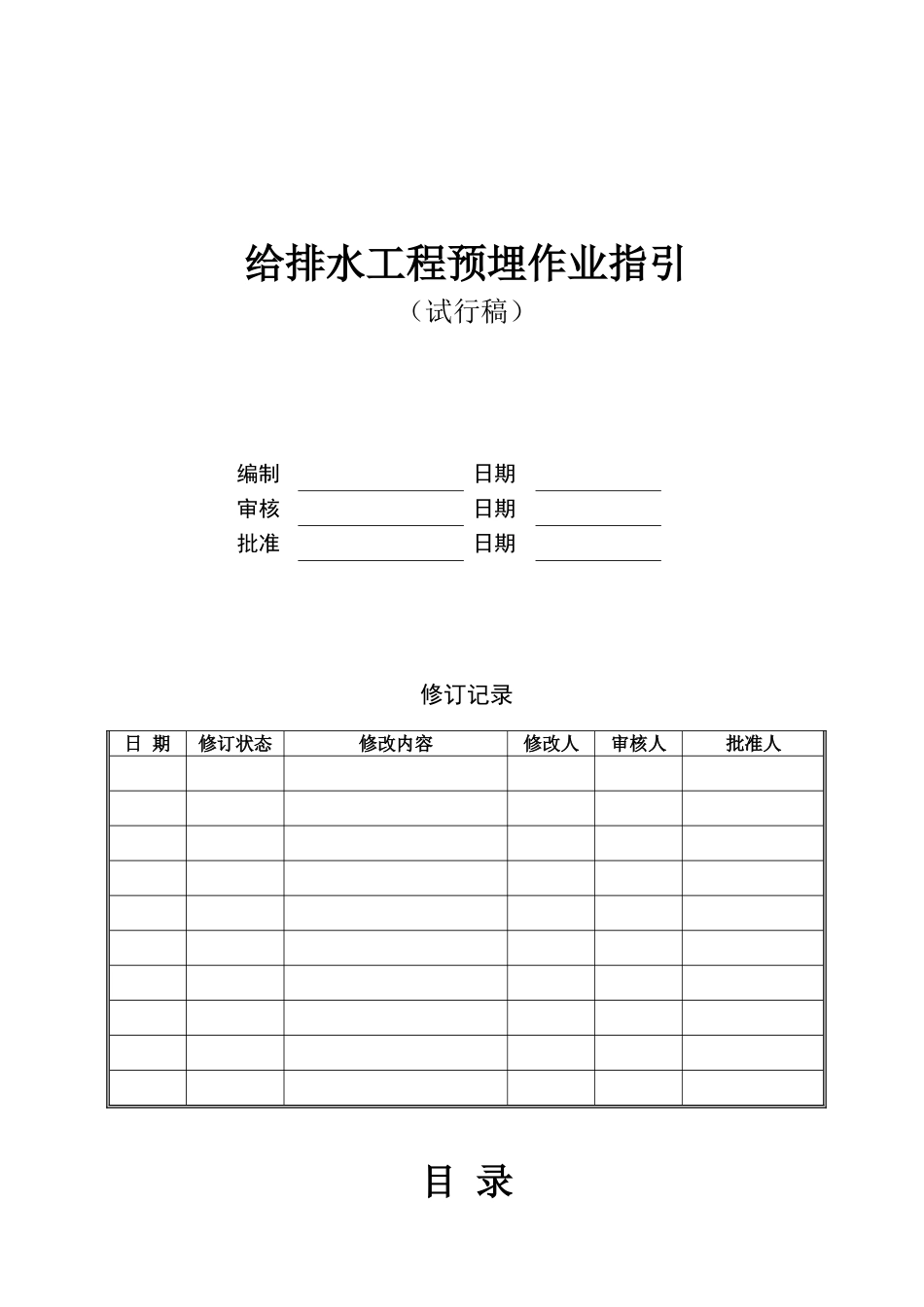

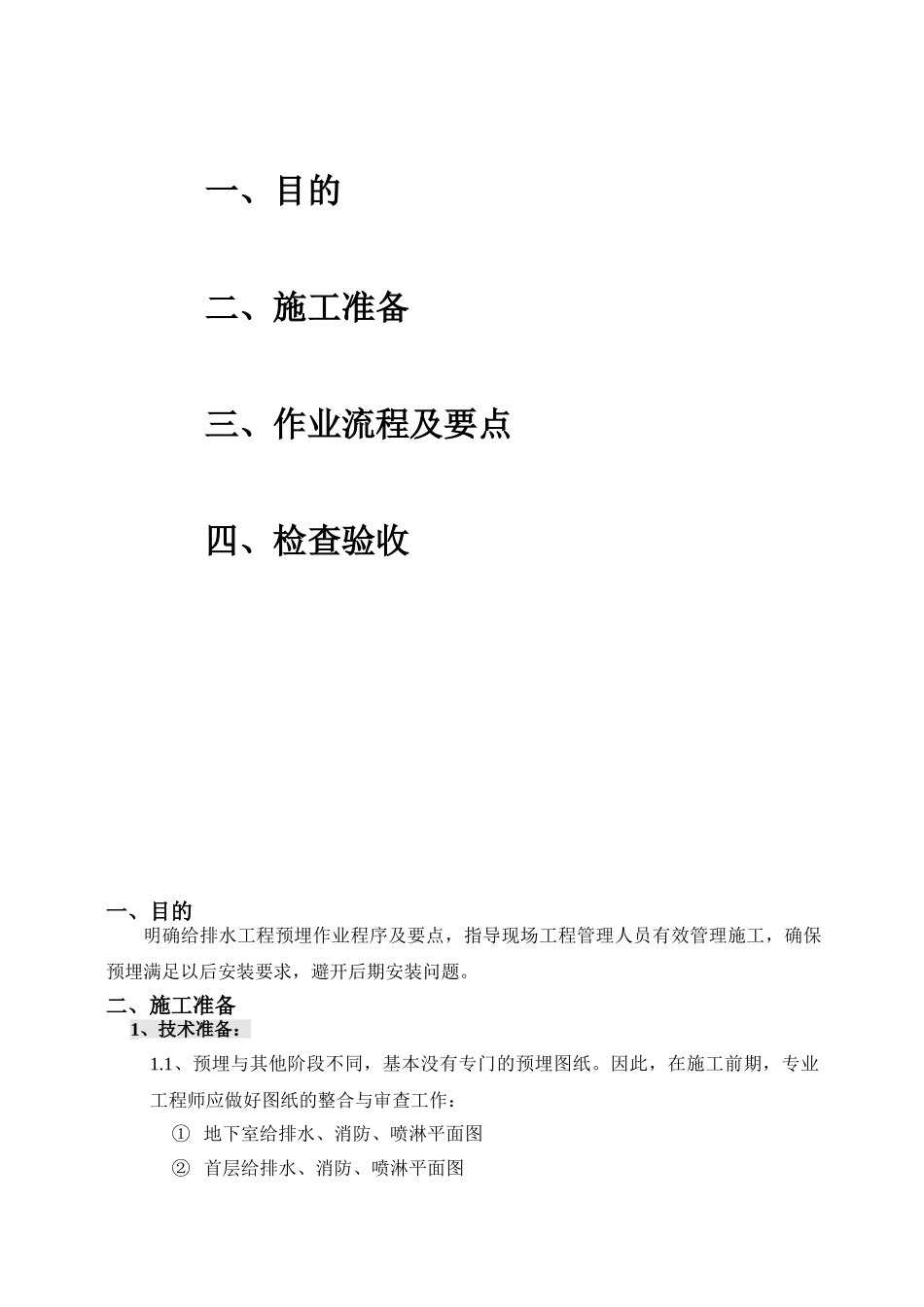

给排水工程预埋作业指引（试行稿）编制日期审核日期批准日期修订记录日 期修订状态修改内容修改人审核人批准人目 录一、目的二、施工准备三、作业流程及要点四、检查验收一、目的明确给排水工程预埋作业程序及要点，指导现场工程管理人员有效管理施工，确保预埋满足以后安装要求，避开后期安装问题。二、施工准备1、技术准备：1.1、预埋与其他阶段不同，基本没有专门的预埋图纸。因此，在施工前期，专业工程师应做好图纸的整合与审查工作：① 地下室给排水、消防、喷淋平面图② 首层给排水、消防、喷淋平面图③ 各系统的系统图④ 建筑专业同层平面图（主要核对建筑布局与安装专业是否一致） 1.2、图纸审查要点：① 设计的思路；② 管线的走向；③ 洞口及套管的位置、标高、大小、类型④ 是否有交叉、重叠、冲突矛盾的地方方法：可在一张图上整合，标注预留洞口及套管，并列表文字注明位置、标高、大小、类型。在隐蔽验收时，根据整合图进行认真核对，做到无遗漏。1.3、关键部位①地下室外墙出户管： 因套管类型不一样及防水要求。措施：专业工程师需在图中使用不同颜色记号笔予以标注，并进行分类汇总，要求现场 100％检查；②空调机台板： 空调机台板上有管道穿越的，需考虑是否有室外机的摆放位置，避开出现安装管道后室外机无法安装现象。要求各户型 100％检查。空调台板上有管道穿越及地漏时，尽量贴墙贴脚预留，并要考虑有防护栏或格栅时的距离③穿梁套管1) 检查穿梁套管是否为图纸设计要求材质；2) 穿梁套管的间距是否符合结构安全要求和施工要求；3) 穿梁套管的固定是否符合设计要求；4) 监理检查比例 100％，专业工程师检查比例50％。 要求专业工程师认真研读设计说明和施工说明，结合现场实际，充分考虑穿梁安装管道，避开后期安装影响吊顶标高，降低品质。2、材料准备2.1、检查材料进场报验单及资质文件①合格证②检测报告③营业执照④生产许可证⑤其它材料管理制度要求的资料（如用于生活用水的管道卫生要求等） 2.2、检查材料实体质量①材质②套管壁厚、型式③套管管径、长度④止水钢板厚度⑤其它设计需要达到的要求3、生产准备3.1、机械设备和材料的准备①电焊机、切割机、电锤等设备和加工工具已到位；②根据图纸设计的要求，加工套管的材料已根据材料管理制度进场，并完成进场报验手续；③根据土建梁截面、外墙截面、楼板厚度和管径要求进行套管的加工制作；3.2、预埋管制作①预埋钢管的除锈、刷漆；②预埋管...
