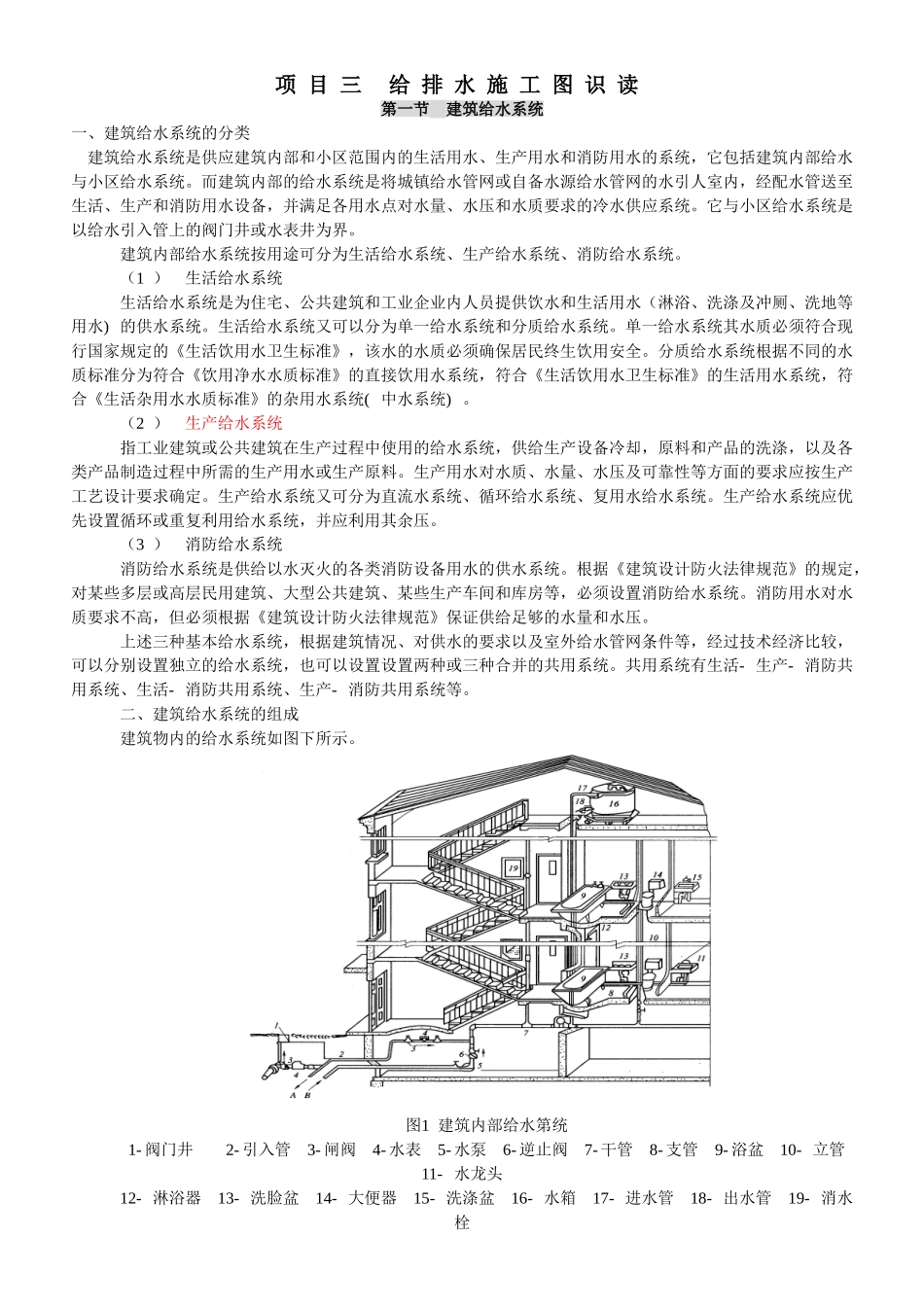

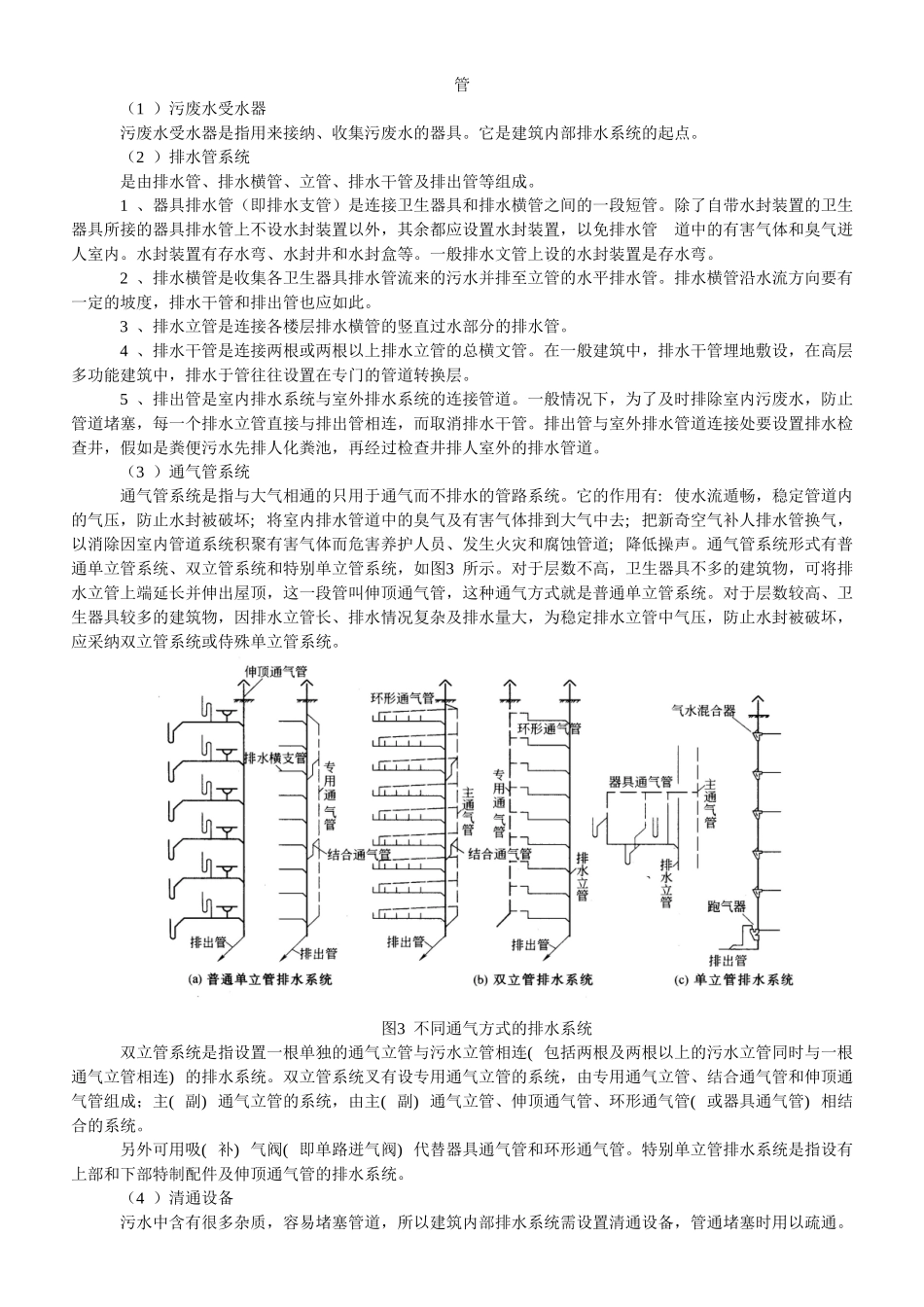

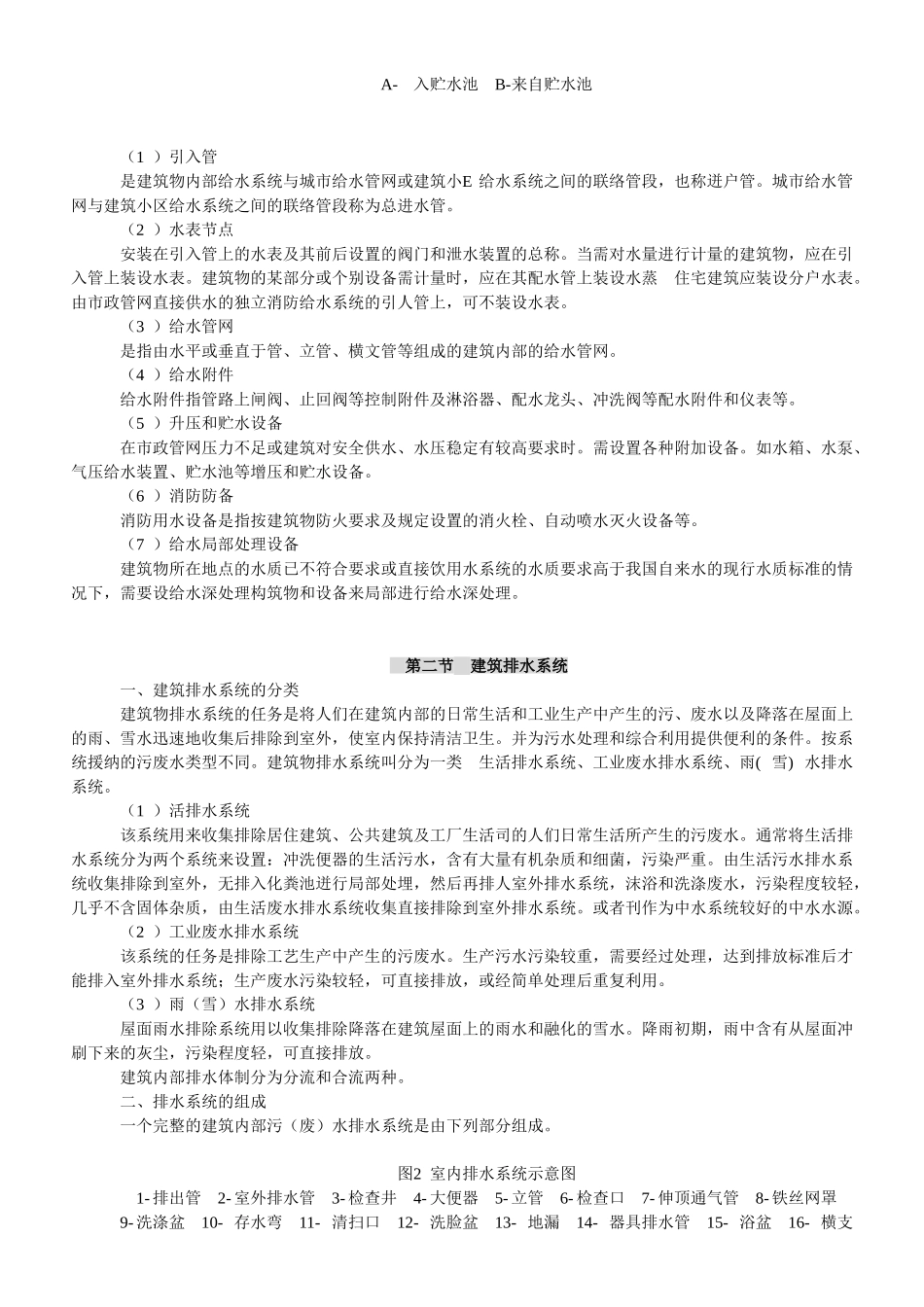

项 目 三 给 排 水 施 工 图 识 读第一节 建筑给水系统一、建筑给水系统的分类 建筑给水系统是供应建筑内部和小区范围内的生活用水、生产用水和消防用水的系统，它包括建筑内部给水与小区给水系统。而建筑内部的给水系统是将城镇给水管网或自备水源给水管网的水引人室内，经配水管送至生活、生产和消防用水设备，并满足各用水点对水量、水压和水质要求的冷水供应系统。它与小区给水系统是以给水引入管上的阀门井或水表井为界。建筑内部给水系统按用途可分为生活给水系统、生产给水系统、消防给水系统。（1 ） 生活给水系统生活给水系统是为住宅、公共建筑和工业企业内人员提供饮水和生活用水（淋浴、洗涤及冲厕、洗地等用水) 的供水系统。生活给水系统又可以分为单一给水系统和分质给水系统。单一给水系统其水质必须符合现行国家规定的《生活饮用水卫生标准》，该水的水质必须确保居民终生饮用安全。分质给水系统根据不同的水质标准分为符合《饮用净水水质标准》的直接饮用水系统，符合《生活饮用水卫生标准》的生活用水系统，符合《生活杂用水水质标准》的杂用水系统( 中水系统) 。（2 ） 生产给水系统指工业建筑或公共建筑在生产过程中使用的给水系统，供给生产设备冷却，原料和产品的洗涤，以及各类产品制造过程中所需的生产用水或生产原料。生产用水对水质、水量、水压及可靠性等方面的要求应按生产工艺设计要求确定。生产给水系统又可分为直流水系统、循环给水系统、复用水给水系统。生产给水系统应优先设置循环或重复利用给水系统，并应利用其余压。（3 ） 消防给水系统消防给水系统是供给以水灭火的各类消防设备用水的供水系统。根据《建筑设计防火法律规范》的规定，对某些多层或高层民用建筑、大型公共建筑、某些生产车间和库房等，必须设置消防给水系统。消防用水对水质要求不高，但必须根据《建筑设计防火法律规范》保证供给足够的水量和水压。上述三种基本给水系统，根据建筑情况、对供水的要求以及室外给水管网条件等，经过技术经济比较，可以分别设置独立的给水系统，也可以设置设置两种或三种合并的共用系统。共用系统有生活- 生产- 消防共用系统、生活- 消防共用系统、生产- 消防共用系统等。二、建筑给水系统的组成建筑物内的给水系统如图下所示。图1 建筑内部给水第统1- 阀门井 2- 引入管 3- 闸阀 4- 水表 5- 水泵 6- 逆止阀 7- 干管 8- 支管 9- 浴盆 10- 立管 11- 水龙头12- ...
