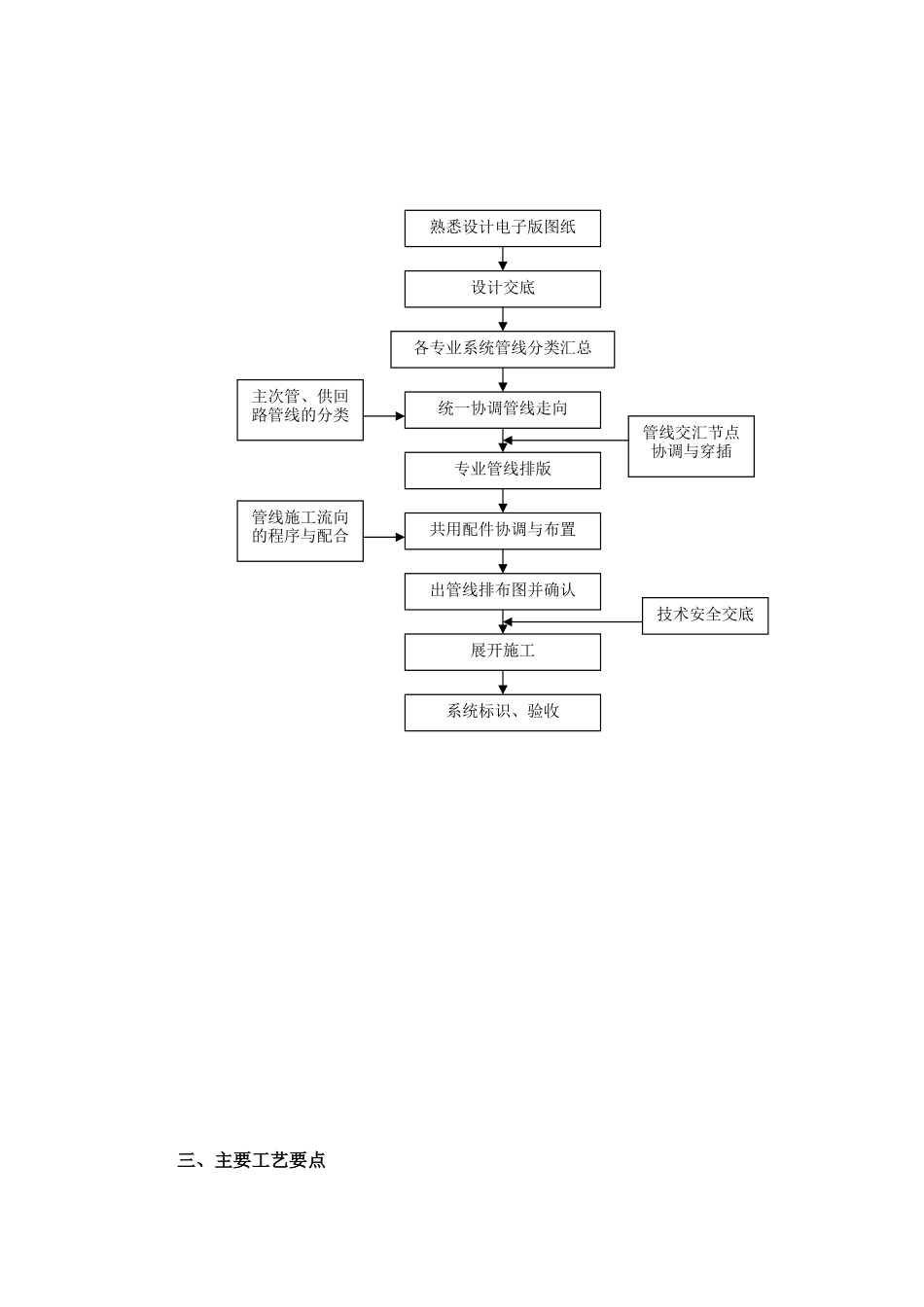

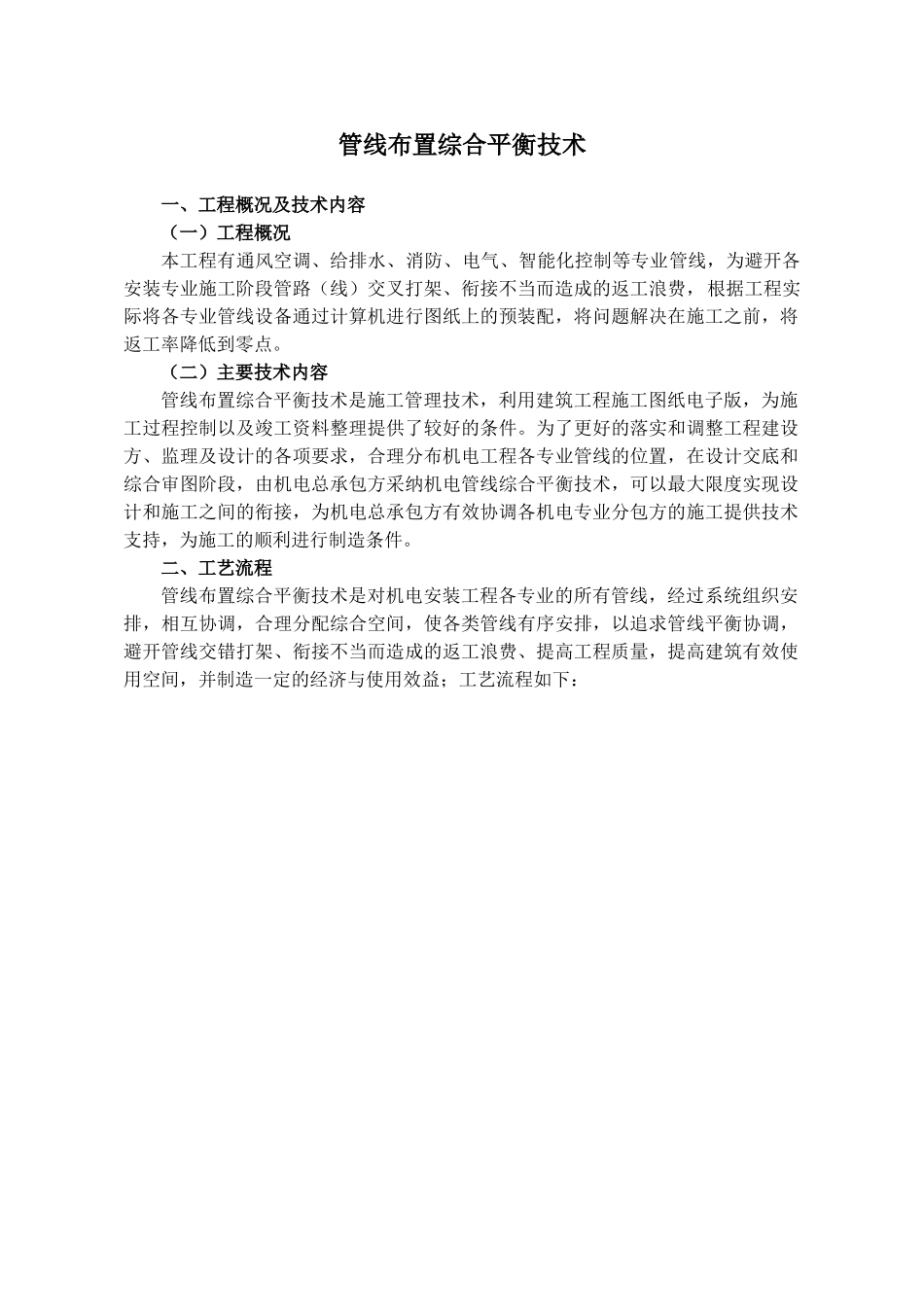

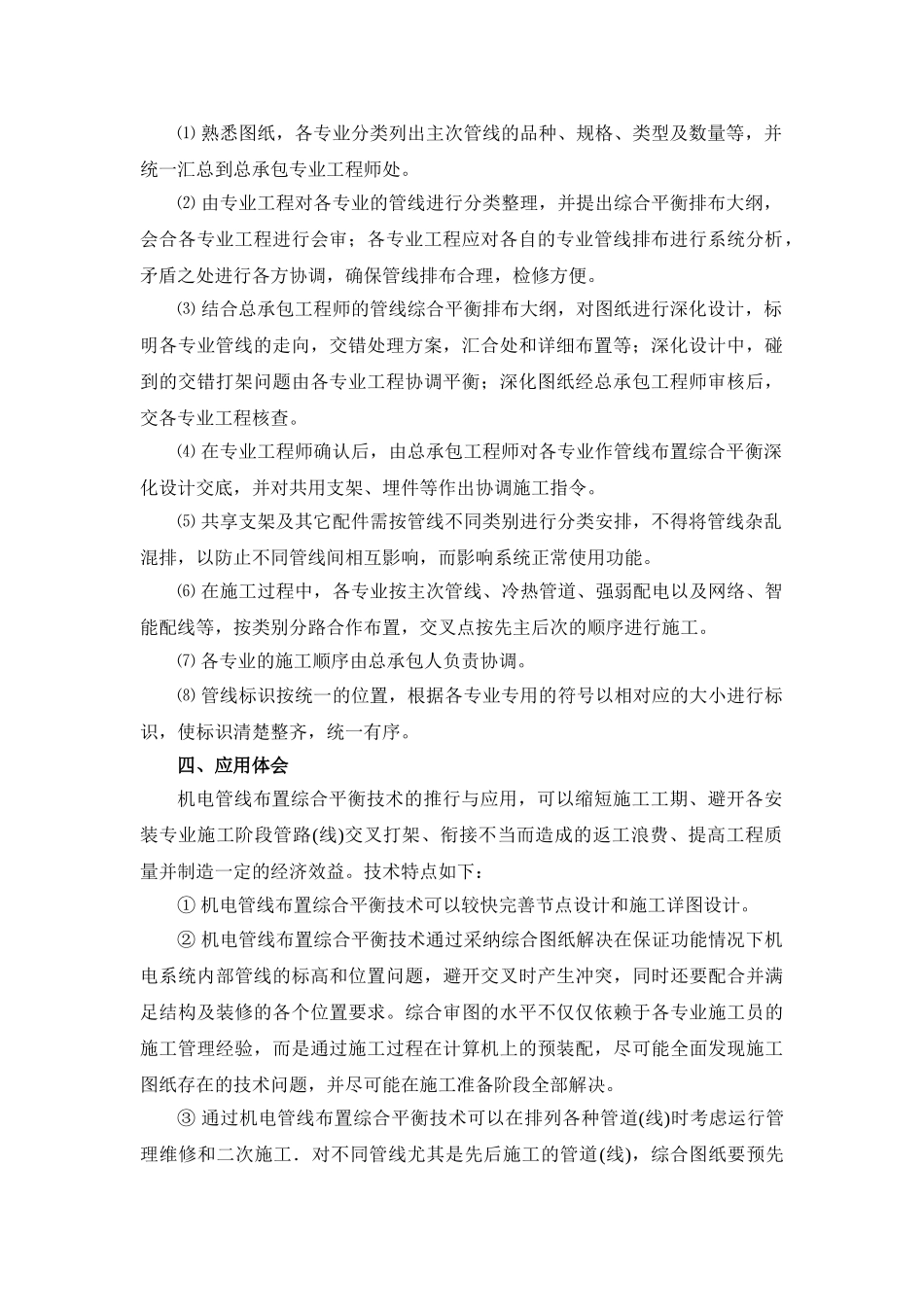

管线布置综合平衡技术一、工程概况及技术内容（一）工程概况本工程有通风空调、给排水、消防、电气、智能化控制等专业管线，为避开各安装专业施工阶段管路（线）交叉打架、衔接不当而造成的返工浪费，根据工程实际将各专业管线设备通过计算机进行图纸上的预装配，将问题解决在施工之前，将返工率降低到零点。（二）主要技术内容管线布置综合平衡技术是施工管理技术，利用建筑工程施工图纸电子版，为施工过程控制以及竣工资料整理提供了较好的条件。为了更好的落实和调整工程建设方、监理及设计的各项要求，合理分布机电工程各专业管线的位置，在设计交底和综合审图阶段，由机电总承包方采纳机电管线综合平衡技术，可以最大限度实现设计和施工之间的衔接，为机电总承包方有效协调各机电专业分包方的施工提供技术支持，为施工的顺利进行制造条件。二、工艺流程管线布置综合平衡技术是对机电安装工程各专业的所有管线，经过系统组织安排，相互协调，合理分配综合空间，使各类管线有序安排，以追求管线平衡协调，避开管线交错打架、衔接不当而造成的返工浪费、提高工程质量，提高建筑有效使用空间，并制造一定的经济与使用效益；工艺流程如下：三、主要工艺要点熟悉设计电子版图纸设计交底各专业系统管线分类汇总统一协调管线走向专业管线排版共用配件协调与布置出管线排布图并确认展开施工系统标识、验收主次管、供回路管线的分类技术安全交底管线施工流向的程序与配合管线交汇节点协调与穿插⑴ 熟悉图纸，各专业分类列出主次管线的品种、规格、类型及数量等，并统一汇总到总承包专业工程师处。⑵ 由专业工程对各专业的管线进行分类整理，并提出综合平衡排布大纲，会合各专业工程进行会审；各专业工程应对各自的专业管线排布进行系统分析，矛盾之处进行各方协调，确保管线排布合理，检修方便。⑶ 结合总承包工程师的管线综合平衡排布大纲，对图纸进行深化设计，标明各专业管线的走向，交错处理方案，汇合处和详细布置等；深化设计中，碰到的交错打架问题由各专业工程协调平衡；深化图纸经总承包工程师审核后，交各专业工程核查。⑷ 在专业工程师确认后，由总承包工程师对各专业作管线布置综合平衡深化设计交底，并对共用支架、埋件等作出协调施工指令。⑸ 共享支架及其它配件需按管线不同类别进行分类安排，不得将管线杂乱混排，以防止不同管线间相互影响，而影响系统正常使用功能。⑹ 在施工过程中，各专业按主次管线、冷热管道、强弱配电以及...
