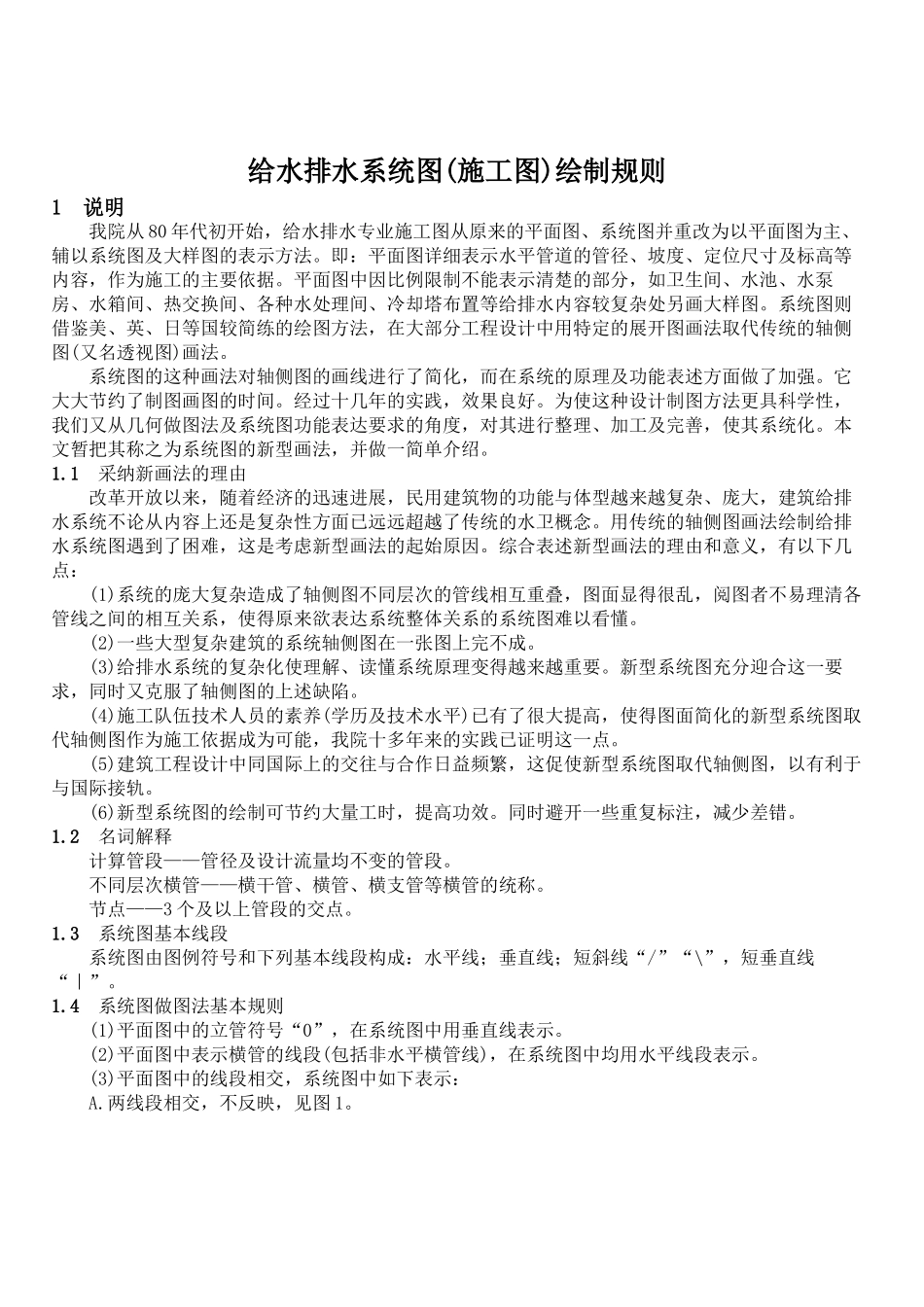

给水排水系统图(施工图)绘制规则1 说明 我院从 80 年代初开始，给水排水专业施工图从原来的平面图、系统图并重改为以平面图为主、辅以系统图及大样图的表示方法。即：平面图详细表示水平管道的管径、坡度、定位尺寸及标高等内容，作为施工的主要依据。平面图中因比例限制不能表示清楚的部分，如卫生间、水池、水泵房、水箱间、热交换间、各种水处理间、冷却塔布置等给排水内容较复杂处另画大样图。系统图则借鉴美、英、日等国较简练的绘图方法，在大部分工程设计中用特定的展开图画法取代传统的轴侧图(又名透视图)画法。 系统图的这种画法对轴侧图的画线进行了简化，而在系统的原理及功能表述方面做了加强。它大大节约了制图画图的时间。经过十几年的实践，效果良好。为使这种设计制图方法更具科学性，我们又从几何做图法及系统图功能表达要求的角度，对其进行整理、加工及完善，使其系统化。本文暂把其称之为系统图的新型画法，并做一简单介绍。1.1 采纳新画法的理由 改革开放以来，随着经济的迅速进展，民用建筑物的功能与体型越来越复杂、庞大，建筑给排水系统不论从内容上还是复杂性方面已远远超越了传统的水卫概念。用传统的轴侧图画法绘制给排水系统图遇到了困难，这是考虑新型画法的起始原因。综合表述新型画法的理由和意义，有以下几点： (1)系统的庞大复杂造成了轴侧图不同层次的管线相互重叠，图面显得很乱，阅图者不易理清各管线之间的相互关系，使得原来欲表达系统整体关系的系统图难以看懂。 (2)一些大型复杂建筑的系统轴侧图在一张图上完不成。 (3)给排水系统的复杂化使理解、读懂系统原理变得越来越重要。新型系统图充分迎合这一要求，同时又克服了轴侧图的上述缺陷。 (4)施工队伍技术人员的素养(学历及技术水平)已有了很大提高，使得图面简化的新型系统图取代轴侧图作为施工依据成为可能，我院十多年来的实践已证明这一点。 (5)建筑工程设计中同国际上的交往与合作日益频繁，这促使新型系统图取代轴侧图，以有利于与国际接轨。 (6)新型系统图的绘制可节约大量工时，提高功效。同时避开一些重复标注，减少差错。1.2 名词解释 计算管段——管径及设计流量均不变的管段。 不同层次横管——横干管、横管、横支管等横管的统称。 节点——3 个及以上管段的交点。1.3 系统图基本线段 系统图由图例符号和下列基本线段构成：水平线；垂直线；短斜线“/”“\”，短垂直线“｜”。1.4 系统图做图法基本规则 (1)平面图中...
