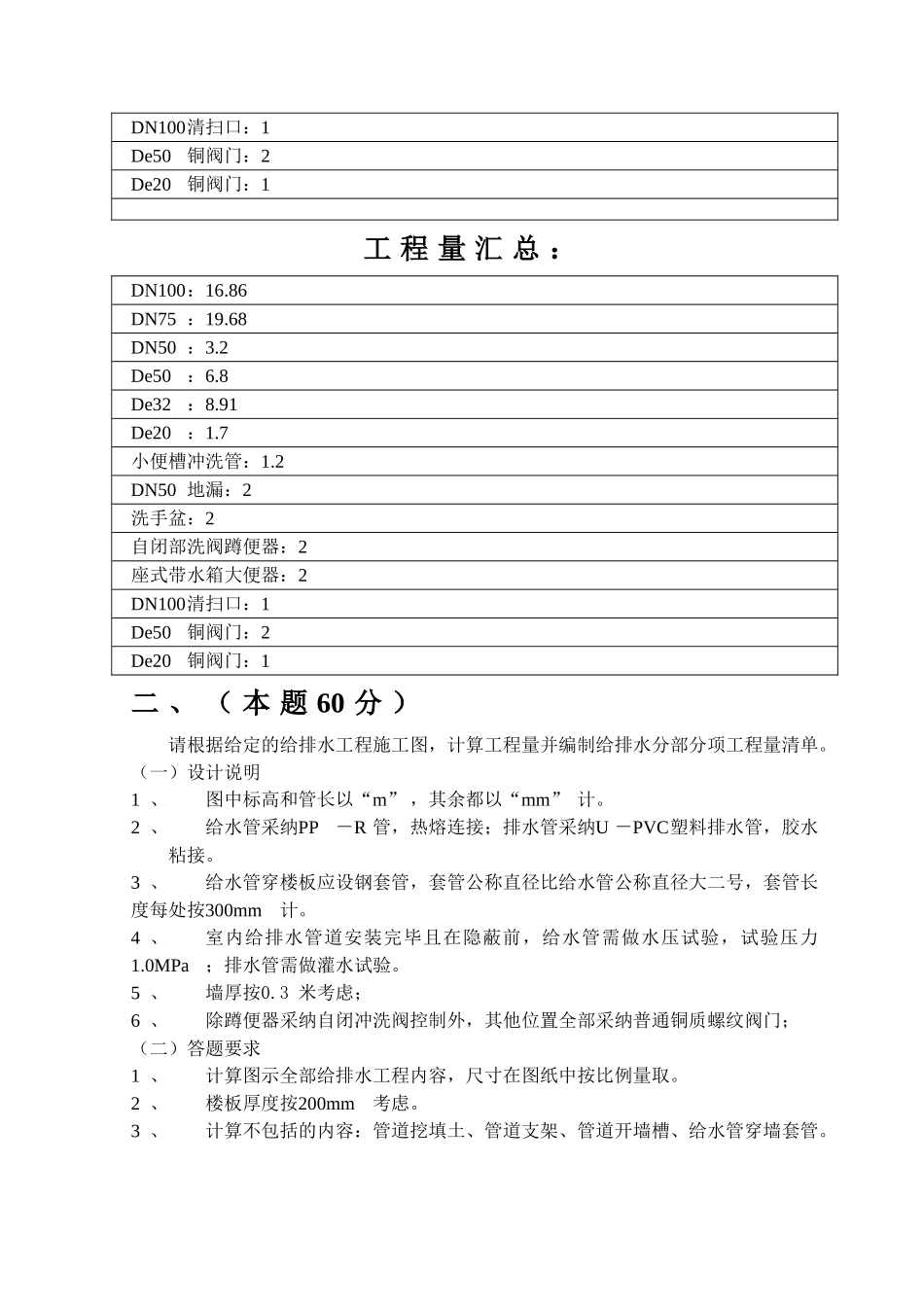

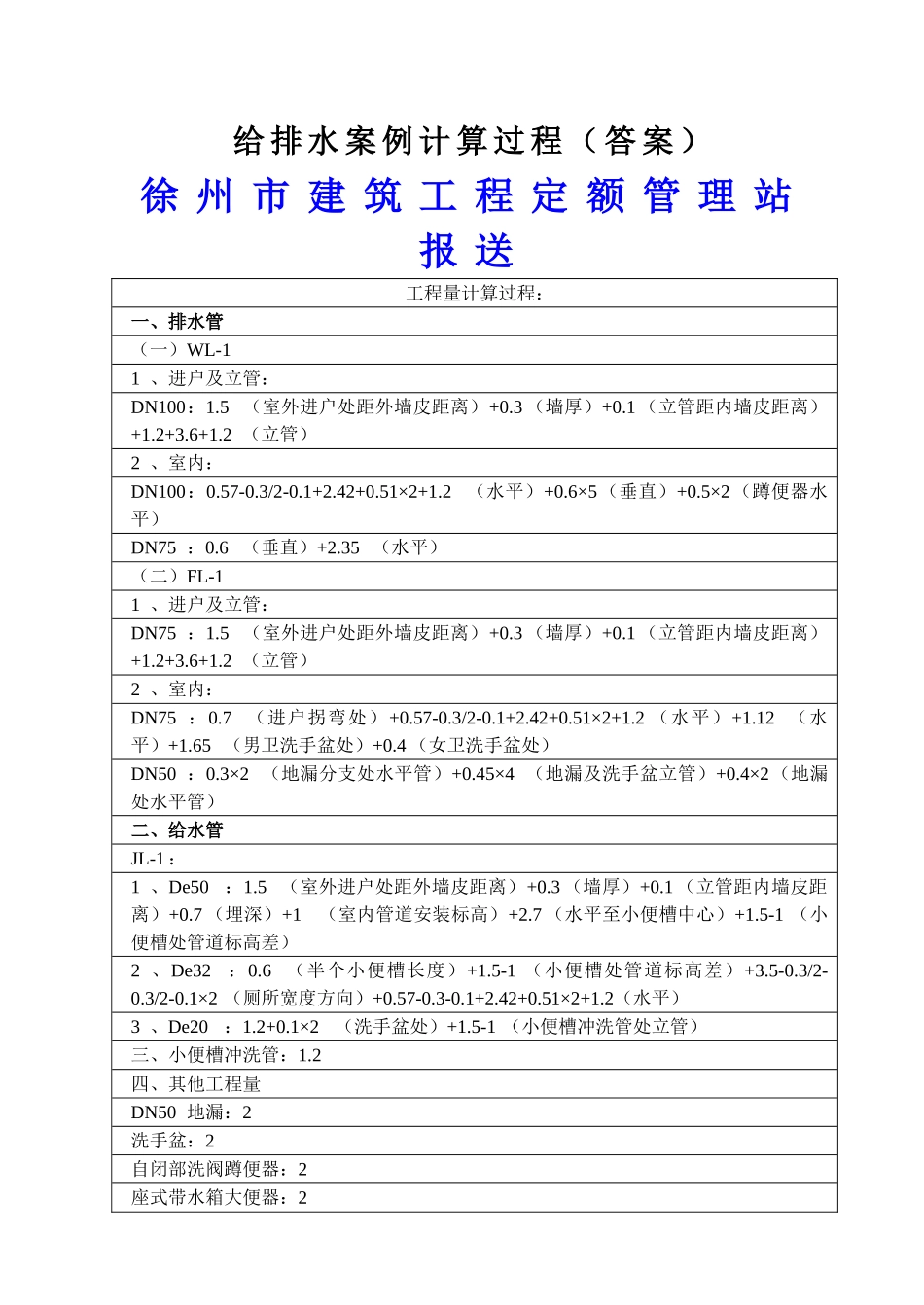

给 排 水 案 例 计 算 过 程 （ 答 案 ）徐 州 市 建 筑 工 程 定 额 管 理 站报 送工程量计算过程：一、排水管（一）WL-11 、进户及立管：DN100：1.5 （室外进户处距外墙皮距离）+0.3 （墙厚）+0.1 （立管距内墙皮距离）+1.2+3.6+1.2 （立管）2 、室内：DN100：0.57-0.3/2-0.1+2.42+0.51×2+1.2（水平）+0.6×5 （垂直）+0.5×2 （蹲便器水平）DN75 ：0.6 （垂直）+2.35 （水平）（二）FL-11 、进户及立管：DN75 ：1.5 （室外进户处距外墙皮距离）+0.3 （墙厚）+0.1 （立管距内墙皮距离）+1.2+3.6+1.2 （立管）2 、室内：DN75 ：0.7（进户拐弯处）+0.57-0.3/2-0.1+2.42+0.51×2+1.2 （水平）+1.12 （水平）+1.65 （男卫洗手盆处）+0.4 （女卫洗手盆处）DN50 ：0.3×2 （地漏分支处水平管）+0.45×4 （地漏及洗手盆立管）+0.4×2（地漏处水平管）二、给水管JL-1 ：1 、De50：1.5 （室外进户处距外墙皮距离）+0.3 （墙厚）+0.1 （立管距内墙皮距离）+0.7 （埋深）+1（室内管道安装标高）+2.7 （水平至小便槽中心）+1.5-1 （小便槽处管道标高差）2 、De32：0.6（半个小便槽长度）+1.5-1 （小便槽处管道标高差）+3.5-0.3/2-0.3/2-0.1×2 （厕所宽度方向）+0.57-0.3-0.1+2.42+0.51×2+1.2（水平）3 、De20：1.2+0.1×2（洗手盆处）+1.5-1 （小便槽冲洗管处立管）三、小便槽冲洗管：1.2四、其他工程量DN50 地漏：2洗手盆：2自闭部洗阀蹲便器：2座式带水箱大便器：2DN100清扫口：1De50铜阀门：2De20铜阀门：1工 程 量 汇 总 ：DN100：16.86DN75 ：19.68DN50 ：3.2De50：6.8De32：8.91De20：1.7小便槽冲洗管：1.2DN50 地漏：2洗手盆：2自闭部洗阀蹲便器：2座式带水箱大便器：2DN100清扫口：1De50铜阀门：2De20铜阀门：1二 、 （ 本 题 60 分 ）请根据给定的给排水工程施工图，计算工程量并编制给排水分部分项工程量清单。（一）设计说明1 、图中标高和管长以“m” ，其余都以“mm” 计。2 、给水管采纳PP－R 管，热熔连接；排水管采纳U －PVC塑料排水管，胶水粘接。3 、给水管穿楼板应设钢套管，套管公称直径比给水管公称直径大二号，套管长度每处按300mm计。4 、室内给排水管道安装完毕且在隐蔽前，给水管需做水压试验，试验压力1.0MPa；排水管需做灌水试验。5 、墙厚按0.3 米考虑；6 、除蹲便器采纳自闭冲洗阀控制外，其他位置全部采纳普通铜质螺纹阀门；（...
