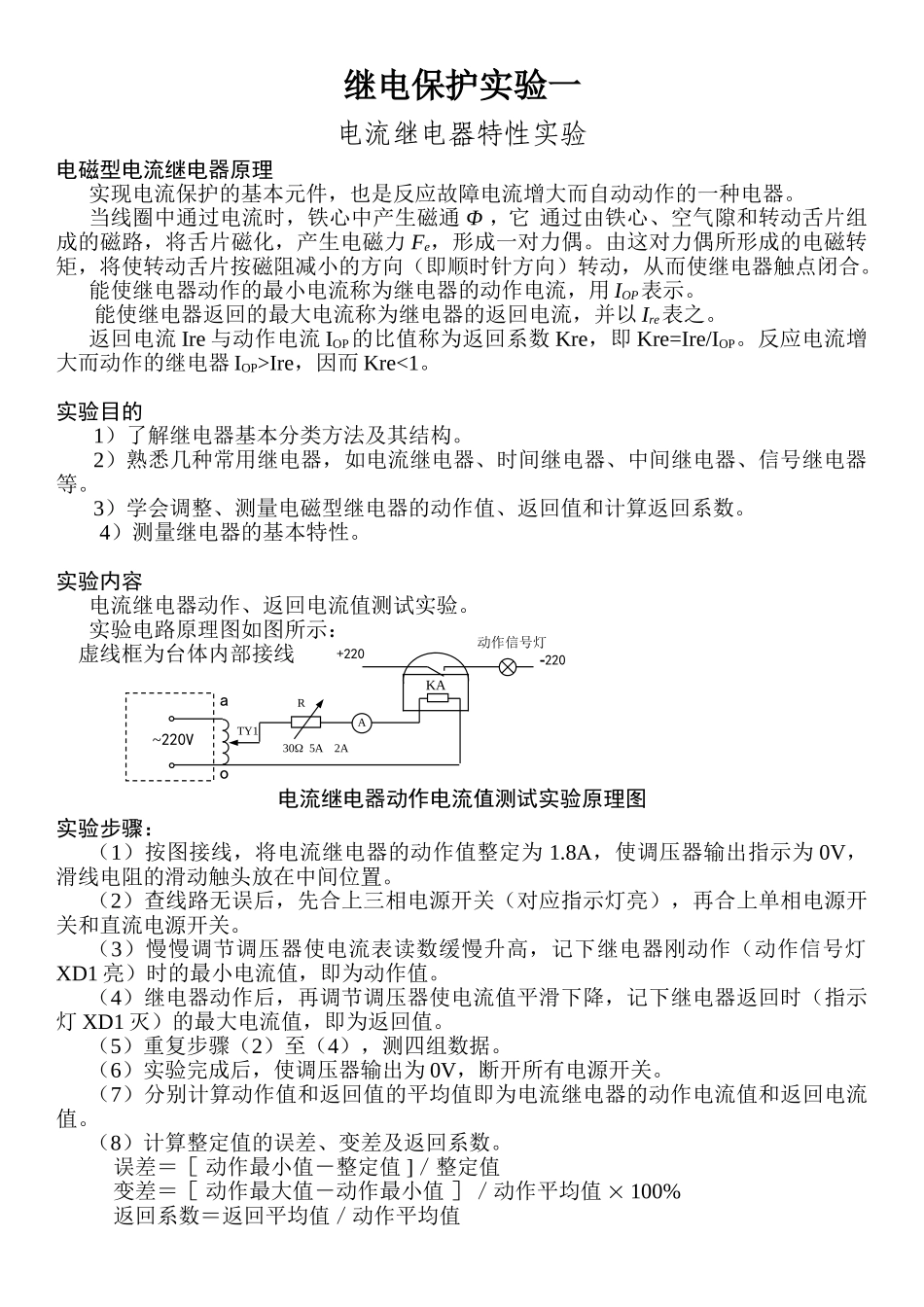

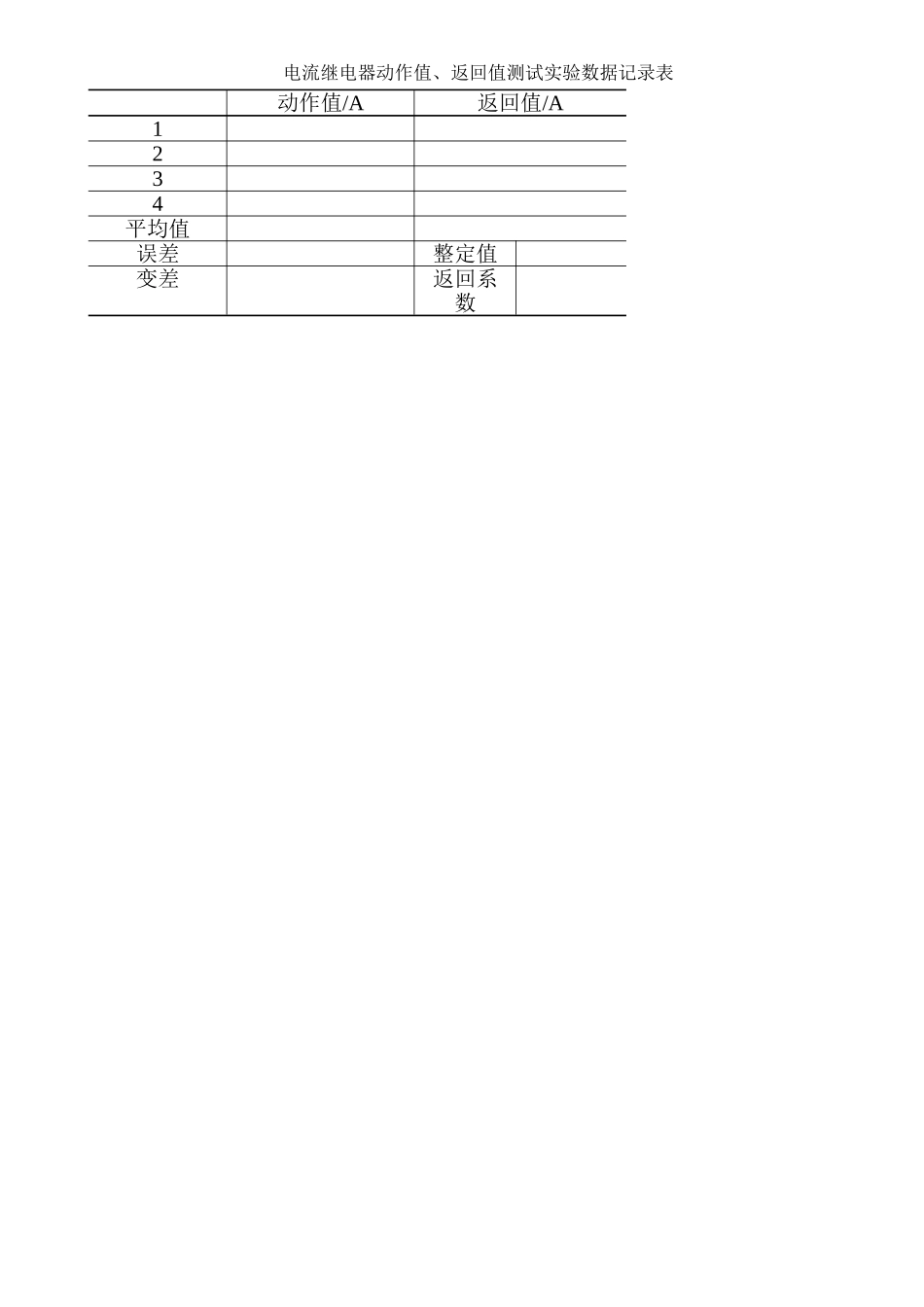

继电保护实验一电流继电器特性实验电磁型电流继电器原理实现电流保护的基本元件，也是反应故障电流增大而自动动作的一种电器。当线圈中通过电流时，铁心中产生磁通 Φ ，它 通过由铁心、空气隙和转动舌片组成的磁路，将舌片磁化，产生电磁力 Fe，形成一对力偶。由这对力偶所形成的电磁转矩，将使转动舌片按磁阻减小的方向（即顺时针方向）转动，从而使继电器触点闭合。能使继电器动作的最小电流称为继电器的动作电流，用 IOP表示。能使继电器返回的最大电流称为继电器的返回电流，并以 Ire表之。返回电流 Ire 与动作电流 IOP的比值称为返回系数 Kre，即 Kre=Ire/IOP。反应电流增大而动作的继电器 IOP>Ire，因而 Kre<1。实验目的1）了解继电器基本分类方法及其结构。2）熟悉几种常用继电器，如电流继电器、时间继电器、中间继电器、信号继电器等。3）学会调整、测量电磁型继电器的动作值、返回值和计算返回系数。4）测量继电器的基本特性。实验内容 电流继电器动作、返回电流值测试实验。实验电路原理图如图所示： 虚线框为台体内部接线电流继电器动作电流值测试实验原理图实验步骤：（1）按图接线，将电流继电器的动作值整定为 1.8A，使调压器输出指示为 0V，滑线电阻的滑动触头放在中间位置。（2）查线路无误后，先合上三相电源开关（对应指示灯亮），再合上单相电源开关和直流电源开关。（3）慢慢调节调压器使电流表读数缓慢升高，记下继电器刚动作（动作信号灯XD1 亮）时的最小电流值，即为动作值。（4）继电器动作后，再调节调压器使电流值平滑下降，记下继电器返回时（指示灯 XD1 灭）的最大电流值，即为返回值。（5）重复步骤（2）至（4），测四组数据。 （6）实验完成后，使调压器输出为 0V，断开所有电源开关。（7）分别计算动作值和返回值的平均值即为电流继电器的动作电流值和返回电流值。（8）计算整定值的误差、变差及返回系数。误差＝［ 动作最小值－整定值 ]／整定值变差＝［ 动作最大值－动作最小值 ］／动作平均值  100%返回系数＝返回平均值／动作平均值A~220VKA+220220RTY130 5A 2A动作信号灯ao电流继电器动作值、返回值测试实验数据记录表动作值/A返回值/A1 2 34 平均值 误差 整定值 变差 返回系数
