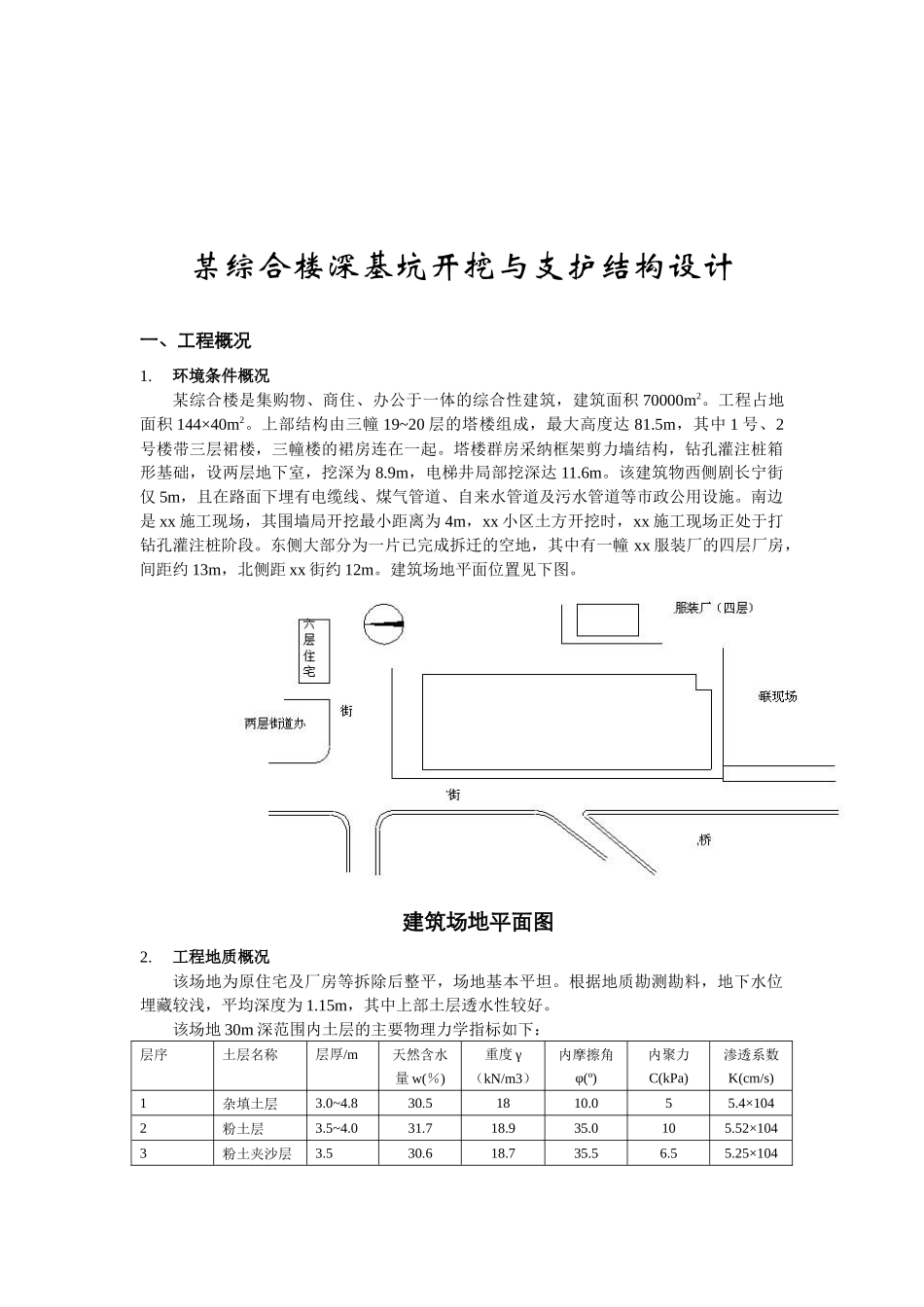

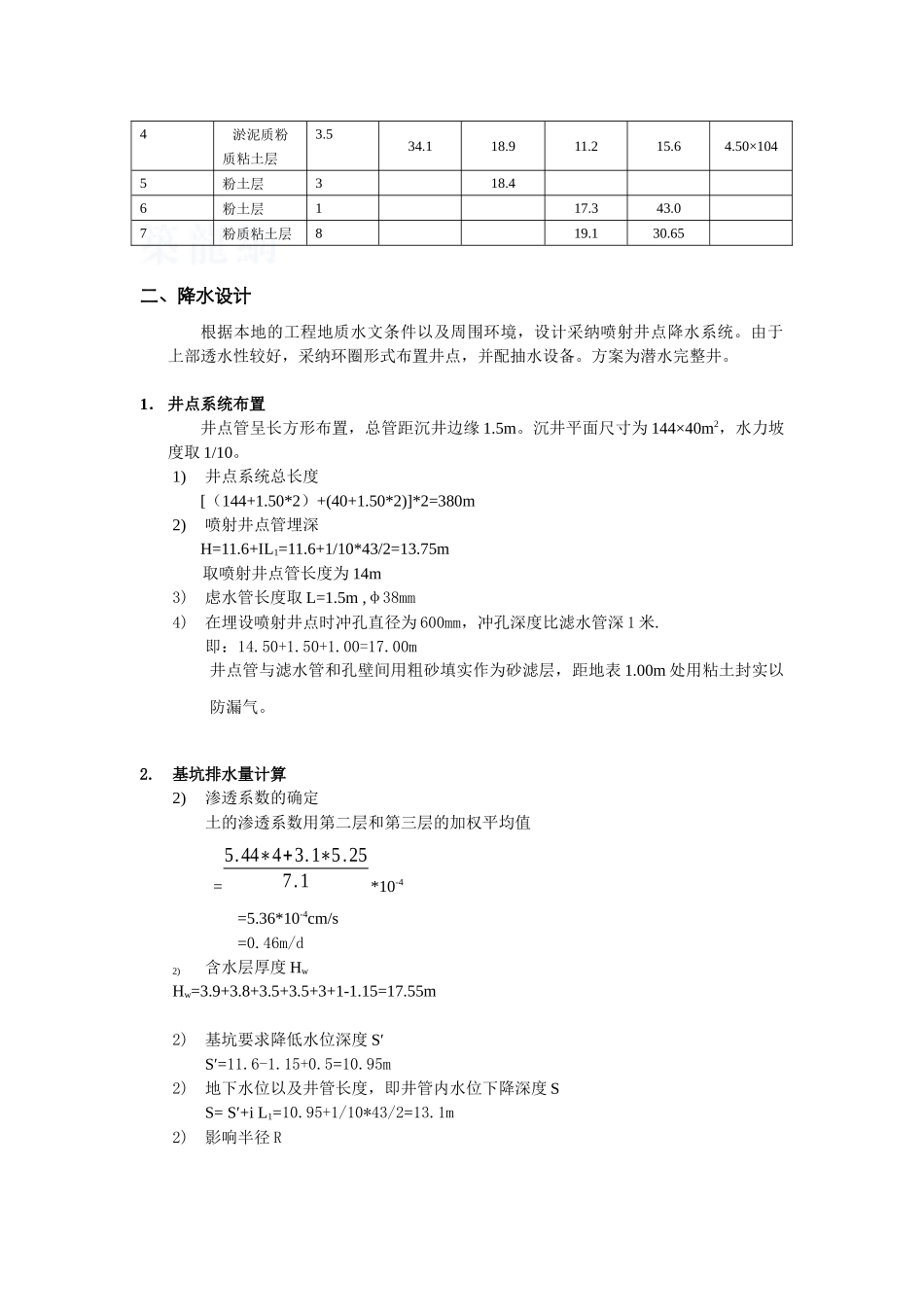

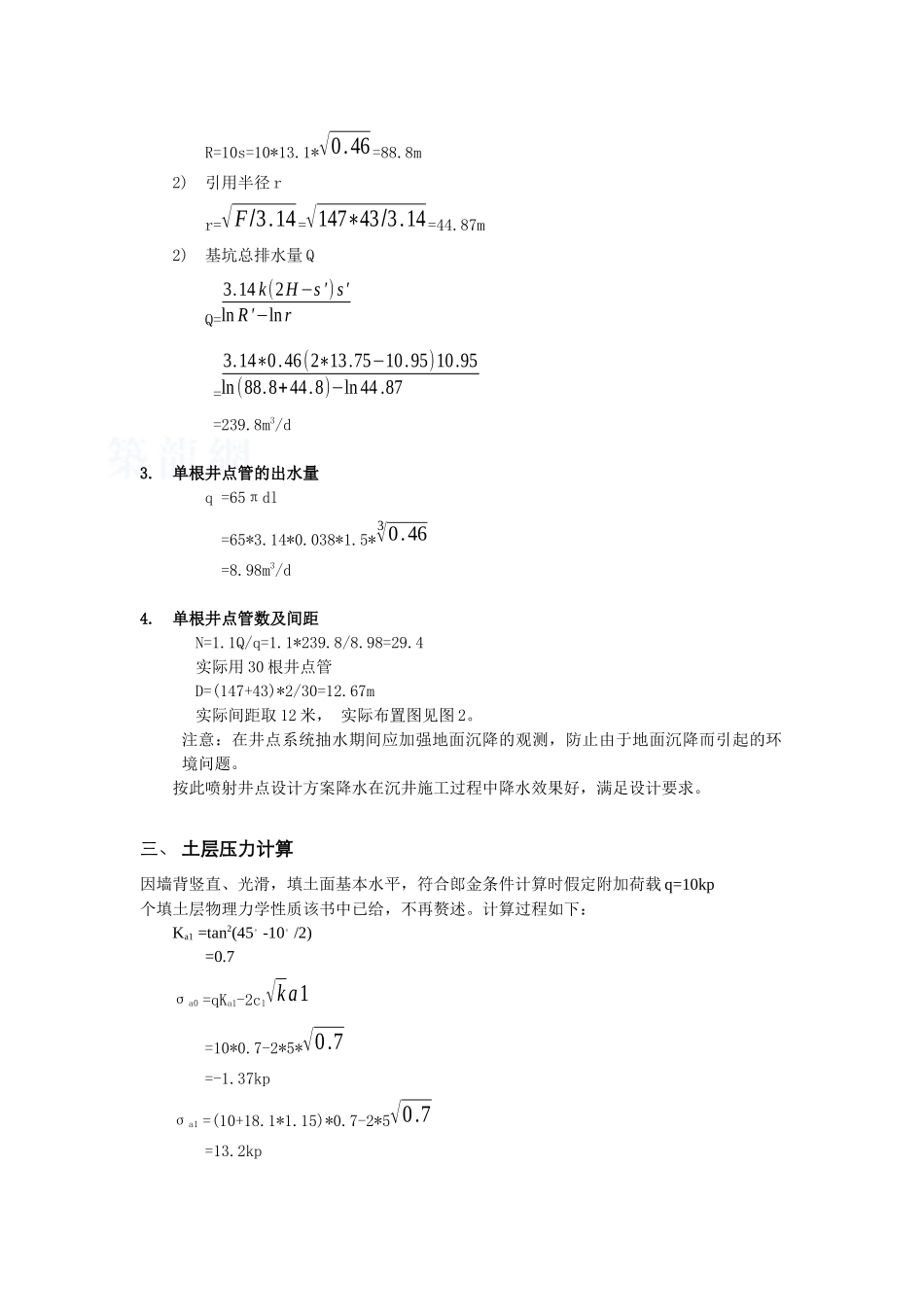

某综合楼深基坑开挖与支护结构设计一、工程概况1.环境条件概况某综合楼是集购物、商住、办公于一体的综合性建筑，建筑面积 70000m2。工程占地面积 144×40m2。上部结构由三幢 19~20 层的塔楼组成，最大高度达 81.5m，其中 1 号、2号楼带三层裙楼，三幢楼的裙房连在一起。塔楼群房采纳框架剪力墙结构，钻孔灌注桩箱形基础，设两层地下室，挖深为 8.9m，电梯井局部挖深达 11.6m。该建筑物西侧剧长宁街仅 5m，且在路面下埋有电缆线、煤气管道、自来水管道及污水管道等市政公用设施。南边是 xx 施工现场，其围墙局开挖最小距离为 4m，xx 小区土方开挖时，xx 施工现场正处于打钻孔灌注桩阶段。东侧大部分为一片已完成拆迁的空地，其中有一幢 xx 服装厂的四层厂房，间距约 13m，北侧距 xx 街约 12m。建筑场地平面位置见下图。建筑场地平面图2.工程地质概况该场地为原住宅及厂房等拆除后整平，场地基本平坦。根据地质勘测勘料，地下水位埋藏较浅，平均深度为 1.15m，其中上部土层透水性较好。该场地 30m 深范围内土层的主要物理力学指标如下：层序土层名称层厚/m天然含水量 w(％)重度 γ（kN/m3）内摩擦角φ(º)内聚力C(kPa)渗透系数K(cm/s)1杂填土层3.0~4.830.51810.055.4×1042粉土层3.5~4.031.718.935.0105.52×1043粉土夹沙层3.530.618.735.56.55.25×1044淤泥质粉质粘土层3.534.118.911.215.64.50×1045粉土层318.46粉土层117.343.07粉质粘土层819.130.65二、降水设计根据本地的工程地质水文条件以及周围环境，设计采纳喷射井点降水系统。由于上部透水性较好，采纳环圈形式布置井点，并配抽水设备。方案为潜水完整井。1． 井点系统布置井点管呈长方形布置，总管距沉井边缘 1.5m。沉井平面尺寸为 144×40m2，水力坡度取 1/10。1)井点系统总长度[（144+1.50*2）+(40+1.50*2)]*2=380m2)喷射井点管埋深H=11.6+IL1=11.6+1/10*43/2=13.75m取喷射井点管长度为 14m3)虑水管长度取 L=1.5m ,φ38mm4)在埋设喷射井点时冲孔直径为 600mm，冲孔深度比滤水管深 1 米.即：14.50+1.50+1.00=17.00m井点管与滤水管和孔壁间用粗砂填实作为砂滤层，距地表 1.00m 处用粘土封实以防漏气。2.基坑排水量计算2)渗透系数的确定土的渗透系数用第二层和第三层的加权平均值 =5.44∗4+3.1∗5.257.1*10-4=5.36*10-4cm/s=0.46m/d2)含水层厚度 Hw Hw=3.9+3.8+3.5+3.5+3+1-1.15=17.55m2)基坑要求降低水位深度 S′S′=11.6-1.15+0.5=10.95m2)...
