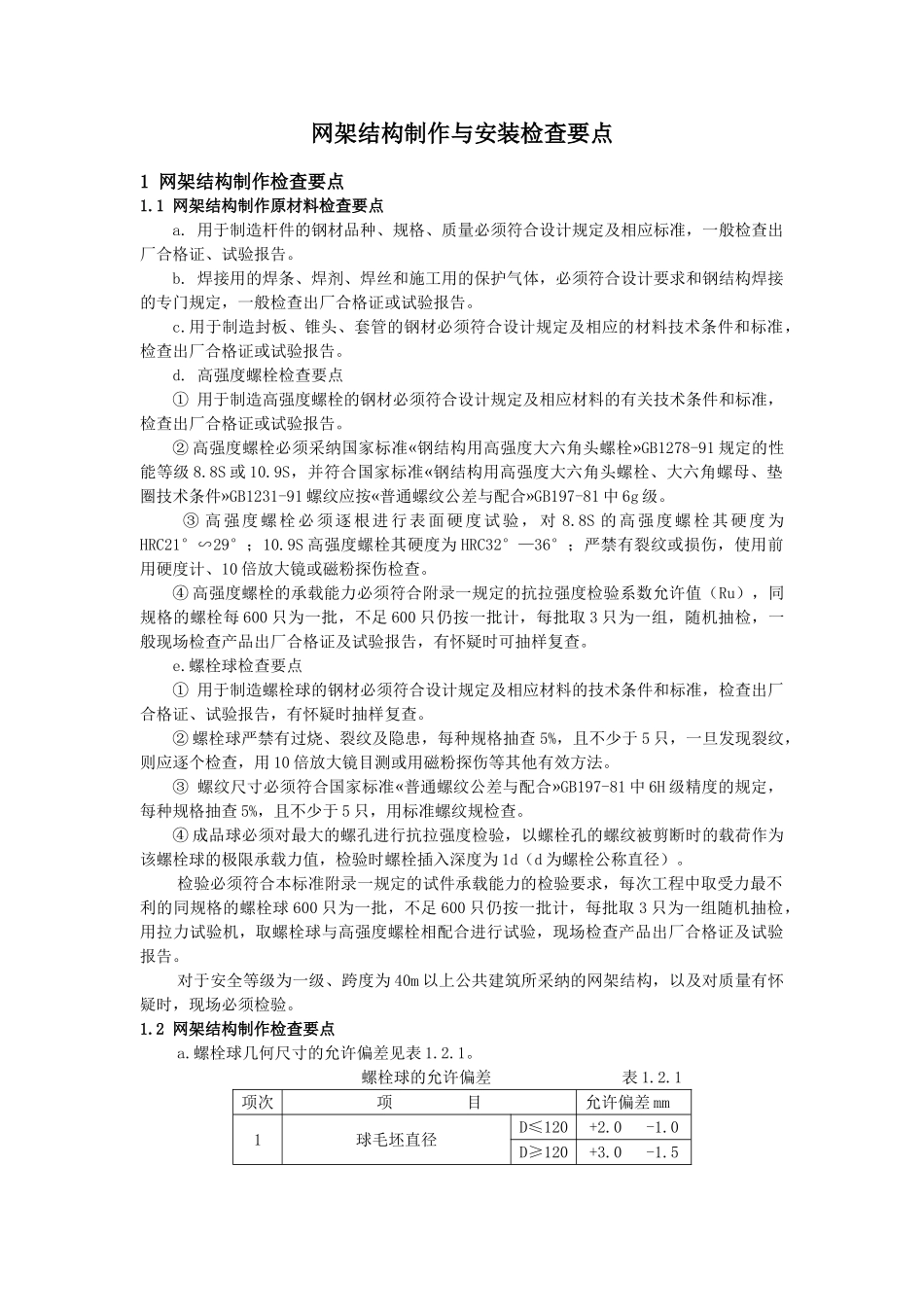

网架结构制作与安装检查要点1 网架结构制作检查要点1.1 网架结构制作原材料检查要点a. 用于制造杆件的钢材品种、规格、质量必须符合设计规定及相应标准，一般检查出厂合格证、试验报告。b. 焊接用的焊条、焊剂、焊丝和施工用的保护气体，必须符合设计要求和钢结构焊接的专门规定，一般检查出厂合格证或试验报告。c.用于制造封板、锥头、套管的钢材必须符合设计规定及相应的材料技术条件和标准，检查出厂合格证或试验报告。d. 高强度螺栓检查要点① 用于制造高强度螺栓的钢材必须符合设计规定及相应材料的有关技术条件和标准，检查出厂合格证或试验报告。② 高强度螺栓必须采纳国家标准«钢结构用高强度大六角头螺栓»GB1278-91 规定的性能等级 8.8S 或 10.9S，并符合国家标准«钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件»GB1231-91 螺纹应按«普通螺纹公差与配合»GB197-81 中 6g 级。 ③ 高强度螺栓必须逐根进行表面硬度试验，对 8.8S 的高强度螺栓其硬度为HRC21°∽29°；10.9S 高强度螺栓其硬度为 HRC32°—36°；严禁有裂纹或损伤，使用前用硬度计、10 倍放大镜或磁粉探伤检查。④ 高强度螺栓的承载能力必须符合附录一规定的抗拉强度检验系数允许值（Ru），同规格的螺栓每 600 只为一批，不足 600 只仍按一批计，每批取 3 只为一组，随机抽检，一般现场检查产品出厂合格证及试验报告，有怀疑时可抽样复查。e.螺栓球检查要点① 用于制造螺栓球的钢材必须符合设计规定及相应材料的技术条件和标准，检查出厂合格证、试验报告，有怀疑时抽样复查。② 螺栓球严禁有过烧、裂纹及隐患，每种规格抽查 5%，且不少于 5 只，一旦发现裂纹，则应逐个检查，用 10 倍放大镜目测或用磁粉探伤等其他有效方法。③ 螺纹尺寸必须符合国家标准«普通螺纹公差与配合»GB197-81 中 6H 级精度的规定，每种规格抽查 5%，且不少于 5 只，用标准螺纹规检查。④ 成品球必须对最大的螺孔进行抗拉强度检验，以螺栓孔的螺纹被剪断时的载荷作为该螺栓球的极限承载力值，检验时螺栓插入深度为 1d（d 为螺栓公称直径）。检验必须符合本标准附录一规定的试件承载能力的检验要求，每次工程中取受力最不利的同规格的螺栓球 600 只为一批，不足 600 只仍按一批计，每批取 3 只为一组随机抽检，用拉力试验机，取螺栓球与高强度螺栓相配合进行试验，现场检查产品出厂合格证及试验报告。对于安全等级为一级、跨度为 ...
