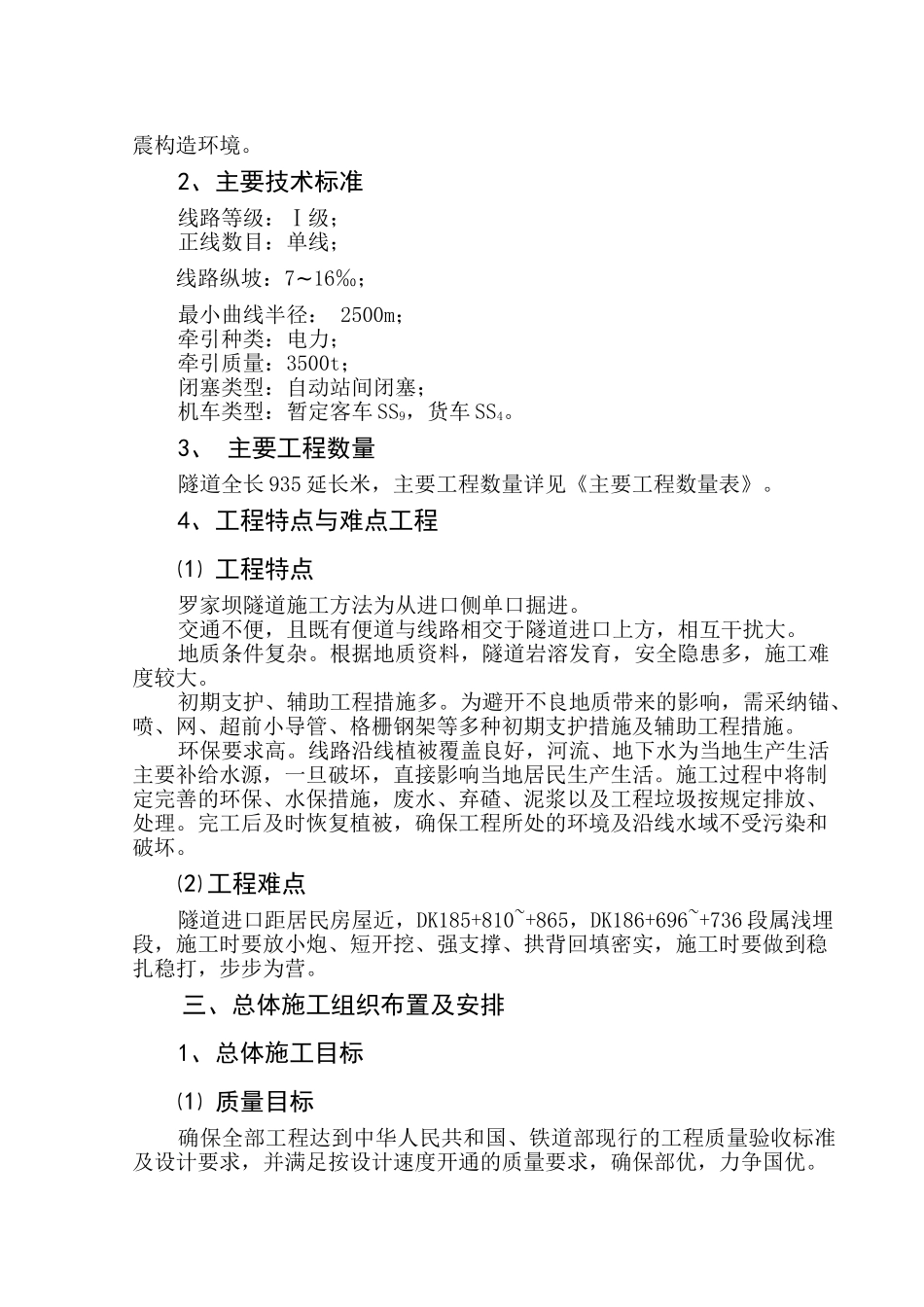

罗家坝隧道实施性施工组织设计一、施工组织设计编制的依据1、宜万铁路项目施工承包合同协议书；2、铁道部及有关部委现行的设计、施工、验收采纳的法律规范、标准、规程和规则；3、宜万总指下发的总体施工进度安排；4、宜昌至万州铁路 W12 标段招标文件、设计图纸及资料、标前会会议纪要、补遗书、答疑书等有关招标资料。5、铁道部、地方政府有关安全、环境保护、水土保持的法律、法规、规则、条例。6、宜万局指编制下发的《宜万铁路 W12 标施工组织设计》。二、工程概况1、工程简述 (1) 当地自然条件1）地形地貌本隧道位于建始县的罗家坝村，为低山区，地面起伏不大，地面自然坡度 15~50°，地表可见多个小型溶蚀洼地，灰岩表面溶蚀严重，线路右侧形成悬崖；地面表层为第四系残、坡积（Q4el+dl）粉质黏土，硬塑状，层厚 0~1M，进口段土层厚 3~5 米，下伏基岩为三迭系大冶组（T1d）灰岩，灰 色 ， 薄 - 中 厚 层 ， 层 厚 1~20cm ， 强~ 弱 风 化 ， 产 状135~140°∠15~25°, 节 理 较 发 育 ， 主 要 节 理 产 状 340°∠84° 和75°∠83°;岩体较完整，总体岩溶不发育，但表面岩溶较严重。夹黄、黄绿色页岩，线路右侧露地层呈灰岩与页岩互层，全~强风化，隧道洞体位于 T1d灰岩夹页岩或两者互层中；地下水不发育，主要为基岩裂隙水和局部岩溶水，地下水量不大。2）气候特点本线属亚热带季风气候，温暖多雨，湿润多雾，四季分明，平均气温13～17℃，一月份为全年最冷月份，平均气温 2～5℃，七月份为全年最热月份，平均气温 23～28℃，全年无霜期 230～300 天，年降水量 1000～1700mm，降水多集中在 4～9 月份，占全年总量的 75％。本标段工程所在区域地震动峰加速度为 0.05g,地震烈度Ⅵ类，属弱地震构造环境。2、主要技术标准线路等级：Ⅰ级；正线数目：单线；线路纵坡：7~16‰；最小曲线半径： 2500m； 牵引种类：电力；牵引质量：3500t；闭塞类型：自动站间闭塞；机车类型：暂定客车 SS9，货车 SS4。3、 主要工程数量隧道全长 935 延长米，主要工程数量详见《主要工程数量表》。4、工程特点与难点工程⑴ 工程特点罗家坝隧道施工方法为从进口侧单口掘进。交通不便，且既有便道与线路相交于隧道进口上方，相互干扰大。地质条件复杂。根据地质资料，隧道岩溶发育，安全隐患多，施工难度较大。初期支护、辅助工程措施多。为避开不良地质带来的影响，需采纳锚、喷、网、超前小导管、格...
