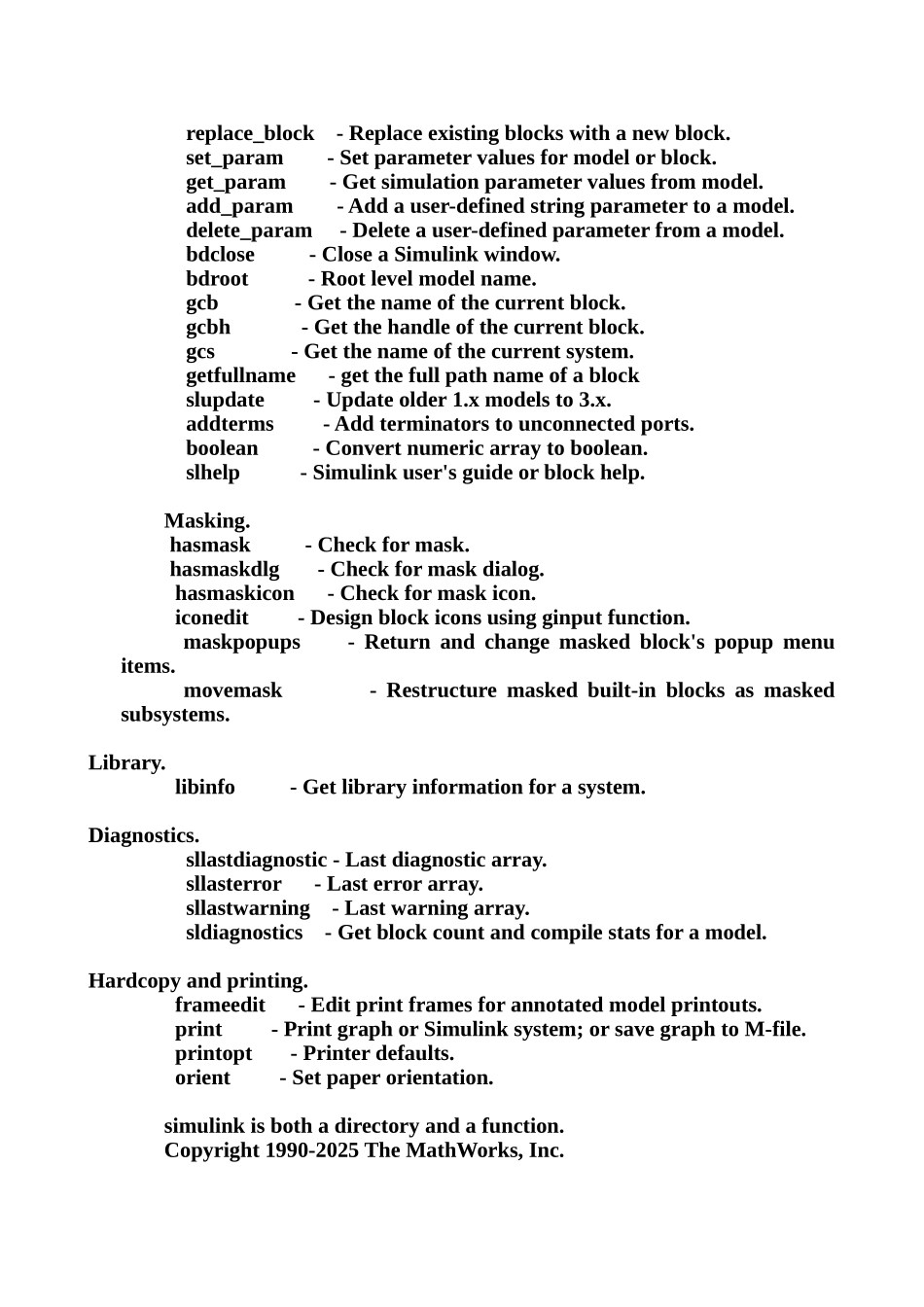

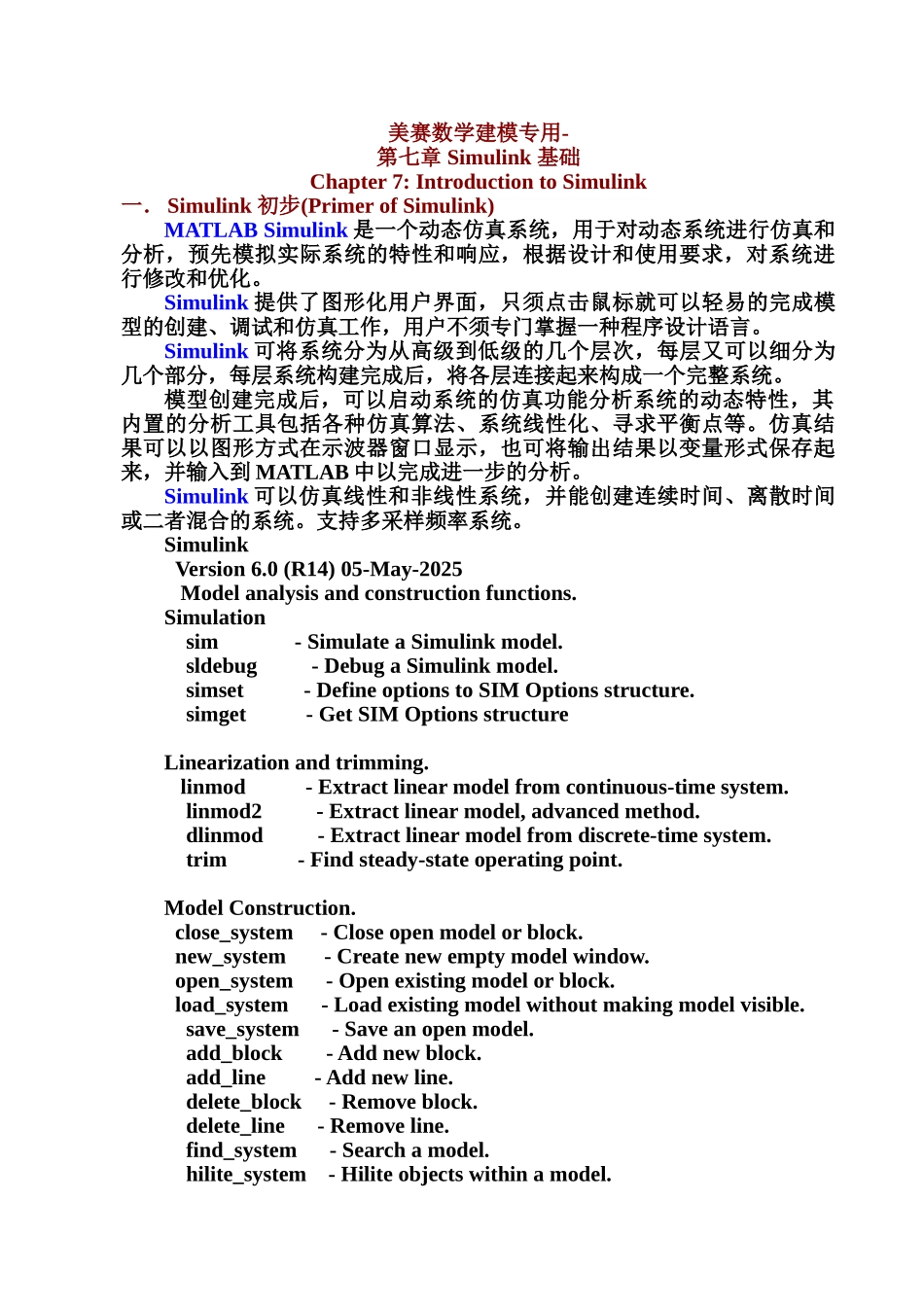

美赛数学建模专用-第七章 Simulink 基础Chapter 7: Introduction to Simulink一．Simulink 初步(Primer of Simulink)MATLAB Simulink 是一个动态仿真系统，用于对动态系统进行仿真和分析，预先模拟实际系统的特性和响应，根据设计和使用要求，对系统进行修改和优化。Simulink 提供了图形化用户界面，只须点击鼠标就可以轻易的完成模型的创建、调试和仿真工作，用户不须专门掌握一种程序设计语言。Simulink 可将系统分为从高级到低级的几个层次，每层又可以细分为几个部分，每层系统构建完成后，将各层连接起来构成一个完整系统。模型创建完成后，可以启动系统的仿真功能分析系统的动态特性，其内置的分析工具包括各种仿真算法、系统线性化、寻求平衡点等。仿真结果可以以图形方式在示波器窗口显示，也可将输出结果以变量形式保存起来，并输入到 MATLAB 中以完成进一步的分析。Simulink 可以仿真线性和非线性系统，并能创建连续时间、离散时间或二者混合的系统。支持多采样频率系统。Simulink Version 6.0 (R14) 05-May-2025 Model analysis and construction functions.Simulation sim - Simulate a Simulink model. sldebug - Debug a Simulink model. simset - Define options to SIM Options structure. simget - Get SIM Options structure Linearization and trimming. linmod - Extract linear model from continuous-time system. linmod2 - Extract linear model, advanced method. dlinmod - Extract linear model from discrete-time system. trim - Find steady-state operating point. Model Construction. close_system - Close open model or block. new_system - Create new empty model window. open_system - Open existing model or block. load_system - Load existing model without making model visible. save_system - Save an open model. add_block - Add new block. add_line - Add new line. delete_block - Remove block. delete_line - Remove line. find_system - Search a model. hilite_system - Hilite objects within a model. replace_block - Replace existing blocks with a new block. set_param - Set parameter values for mo...
