美赛数学建模专用-第六章-图形处理功能VIP专享

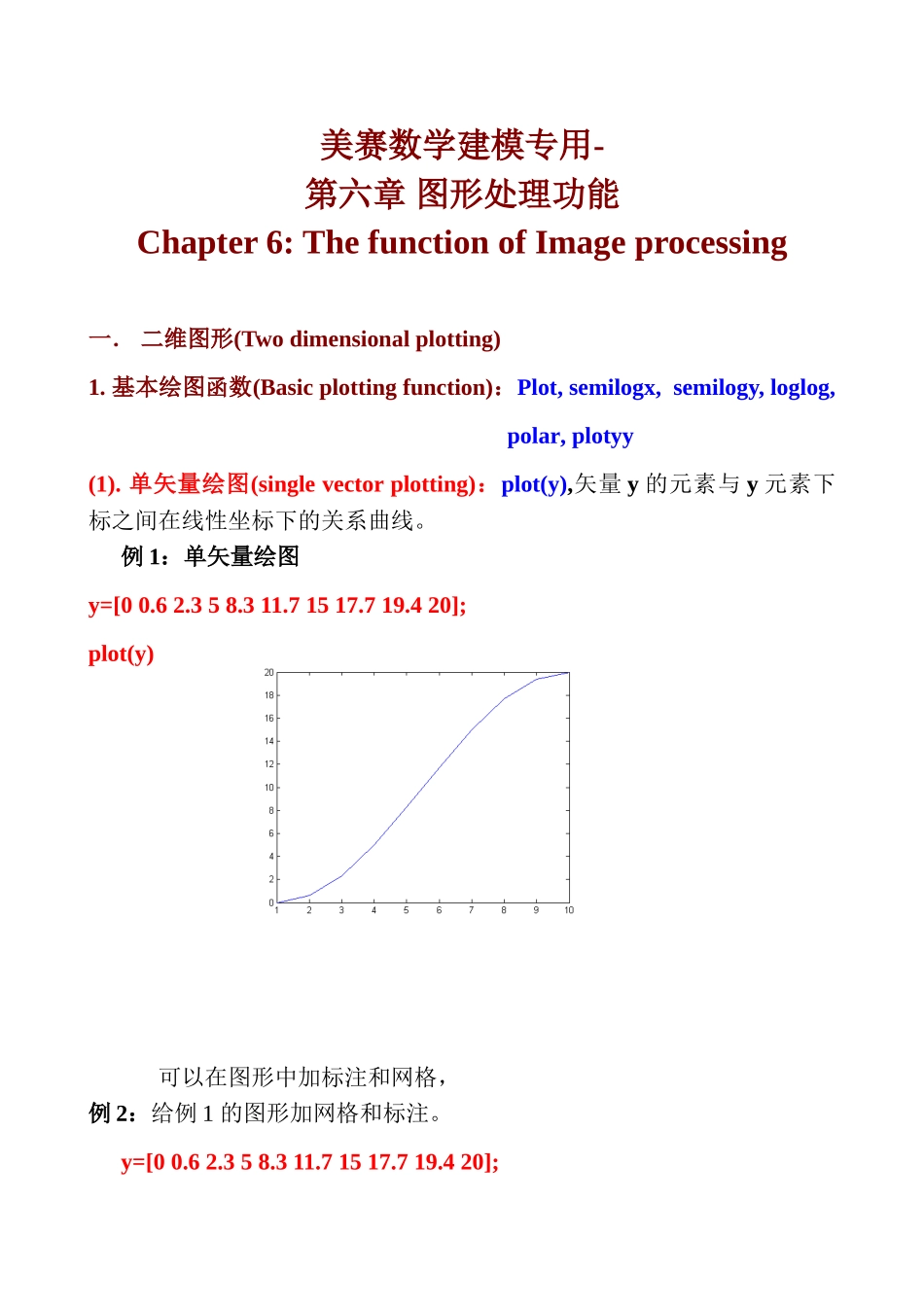

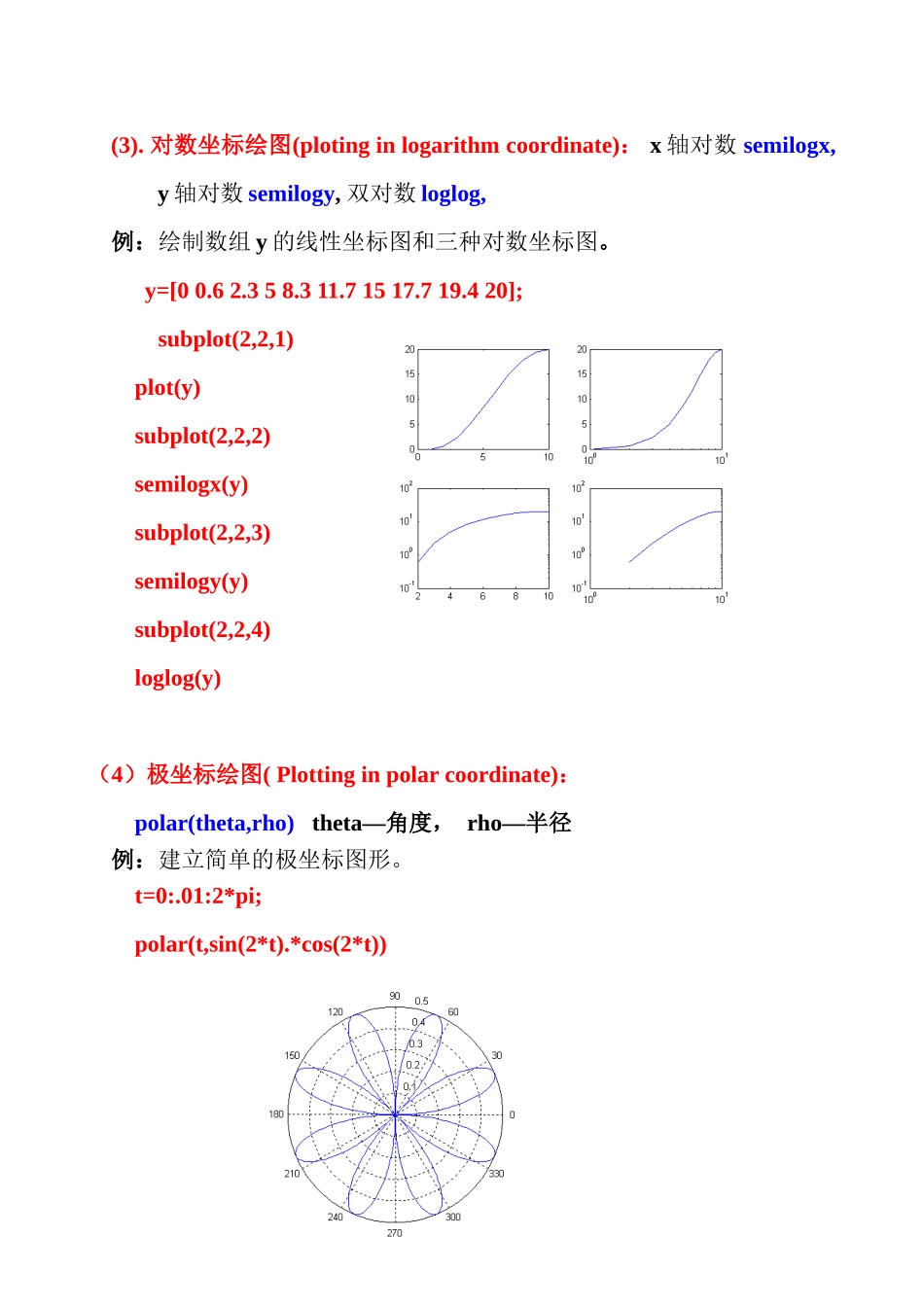

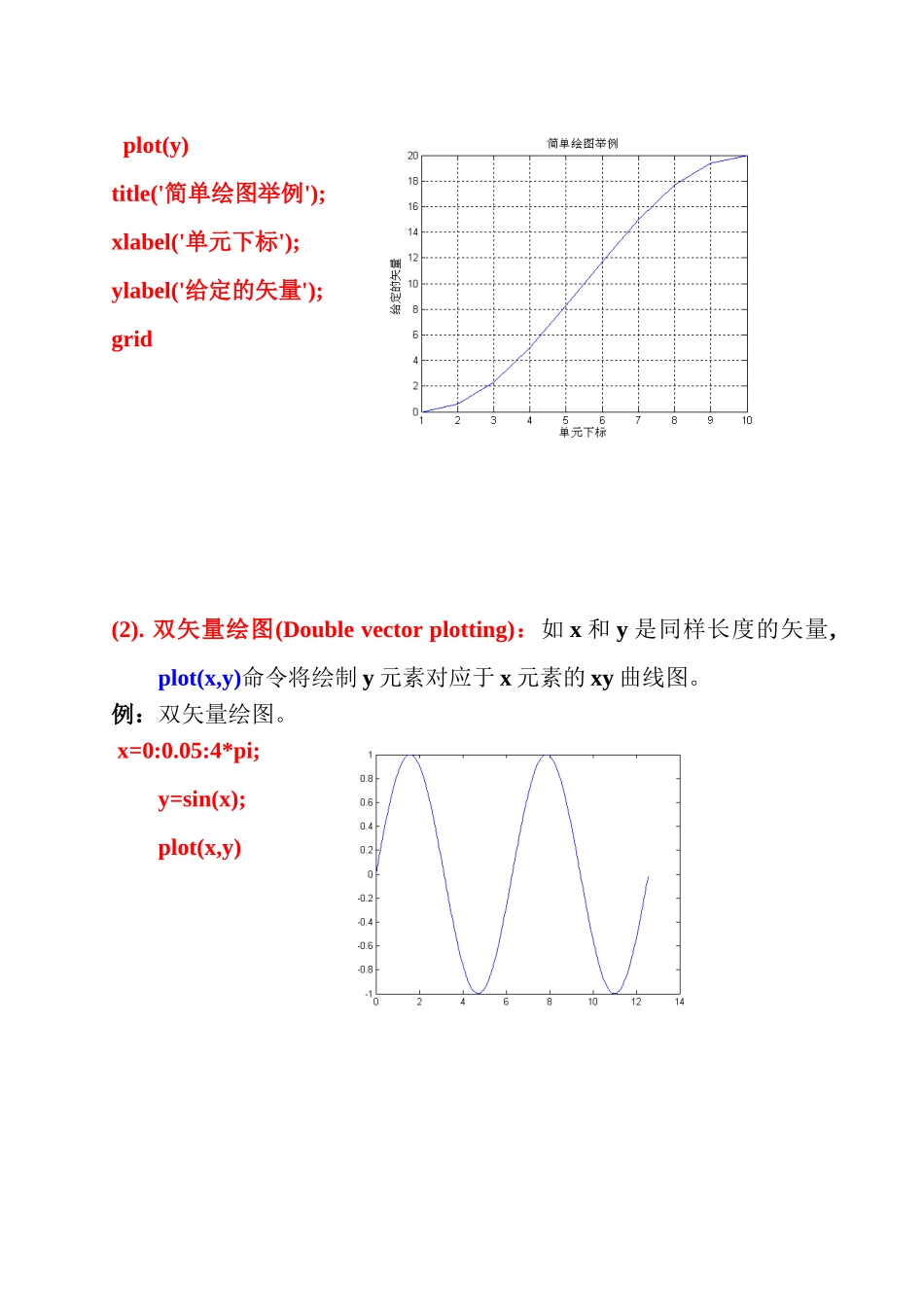

美赛数学建模专用-第六章 图形处理功能Chapter 6: The function of Image processing一． 二维图形(Two dimensional plotting)1. 基本绘图函数(Basic plotting function)：Plot, semilogx, semilogy, loglog, polar, plotyy(1). 单矢量绘图(single vector plotting)：plot(y),矢量 y 的元素与 y 元素下标之间在线性坐标下的关系曲线。例 1：单矢量绘图y=[0 0.6 2.3 5 8.3 11.7 15 17.7 19.4 20];plot(y)可以在图形中加标注和网格，例 2：给例 1 的图形加网格和标注。y=[0 0.6 2.3 5 8.3 11.7 15 17.7 19.4 20];plot(y)title('简单绘图举例');xlabel('单元下标');ylabel('给定的矢量');grid(2). 双矢量绘图(Double vector plotting)：如 x 和 y 是同样长度的矢量, plot(x,y)命令将绘制 y 元素对应于 x 元素的 xy 曲线图。例：双矢量绘图。 x=0:0.05:4*pi;y=sin(x);plot(x,y)(3). 对数坐标绘图(ploting in logarithm coordinate)： x 轴对数 semilogx, y 轴对数 semilogy, 双对数 loglog,例：绘制数组 y 的线性坐标图和三种对数坐标图。y=[0 0.6 2.3 5 8.3 11.7 15 17.7 19.4 20];subplot(2,2,1)plot(y)subplot(2,2,2)semilogx(y)subplot(2,2,3)semilogy(y)subplot(2,2,4)loglog(y) （4）极坐标绘图( Plotting in polar coordinate)： polar(theta,rho) theta—角度， rho—半径例：建立简单的极坐标图形。t=0:.01:2*pi;polar(t,sin(2*t).*cos(2*t))2. 多重曲线绘图(Multiple curve plotting)（1）一组变量绘图(A group variable plotting)plot(x,y)(a) x 为矢量，y 为矩阵时 plot(x,y)用不同的颜色绘制 y 矩阵中各行或列对应于 x 的曲线。例 1： x=0:pi/50:2*pi;y(1,: )=sin(x);y(2,:) =0.6*sin(x);y(3, :)=0.3*sin(x);plot(x,y)(b) x 为矩阵，y 为矢量时绘图规则与（a）的类似，只是将 x 中的每一行或列对应于 y 进行绘图。。例 2：x(1,: )= 0:pi/50:2*pi;x(2,: )=pi/4:pi/50:2*pi+pi/4;x(3,: )=pi/2:pi/50:2*pi+pi/2;y=sin(x(1,: ));plot(x,y)(c) x 和 y 是同样大小的矩阵时, plot(x,y)绘制 y 矩阵中各列对应于 x 各列的图形。例 3：x(:,1 )=[0:pi/50:2*pi]'x(:,2 )=[pi/4:pi/50:2*pi+pi/4]'x(:,3 )=[pi/2:pi/50:2*pi+pi/2]';y(:,1 )=sin(x(:,1 ))y(:,2 )=0.6*sin(x(:,1));y(:,3 )=0.3*sin(x(:,...
