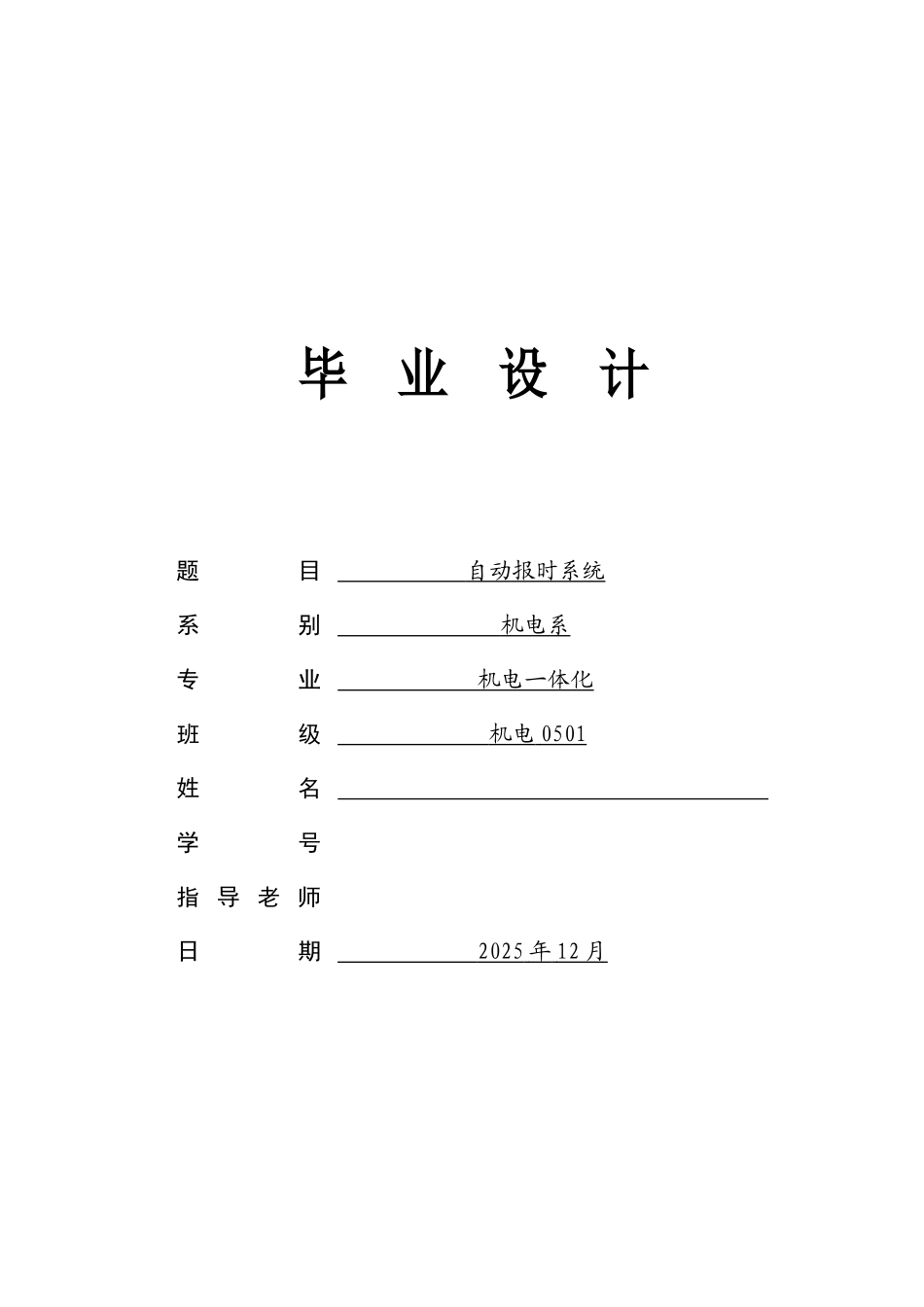

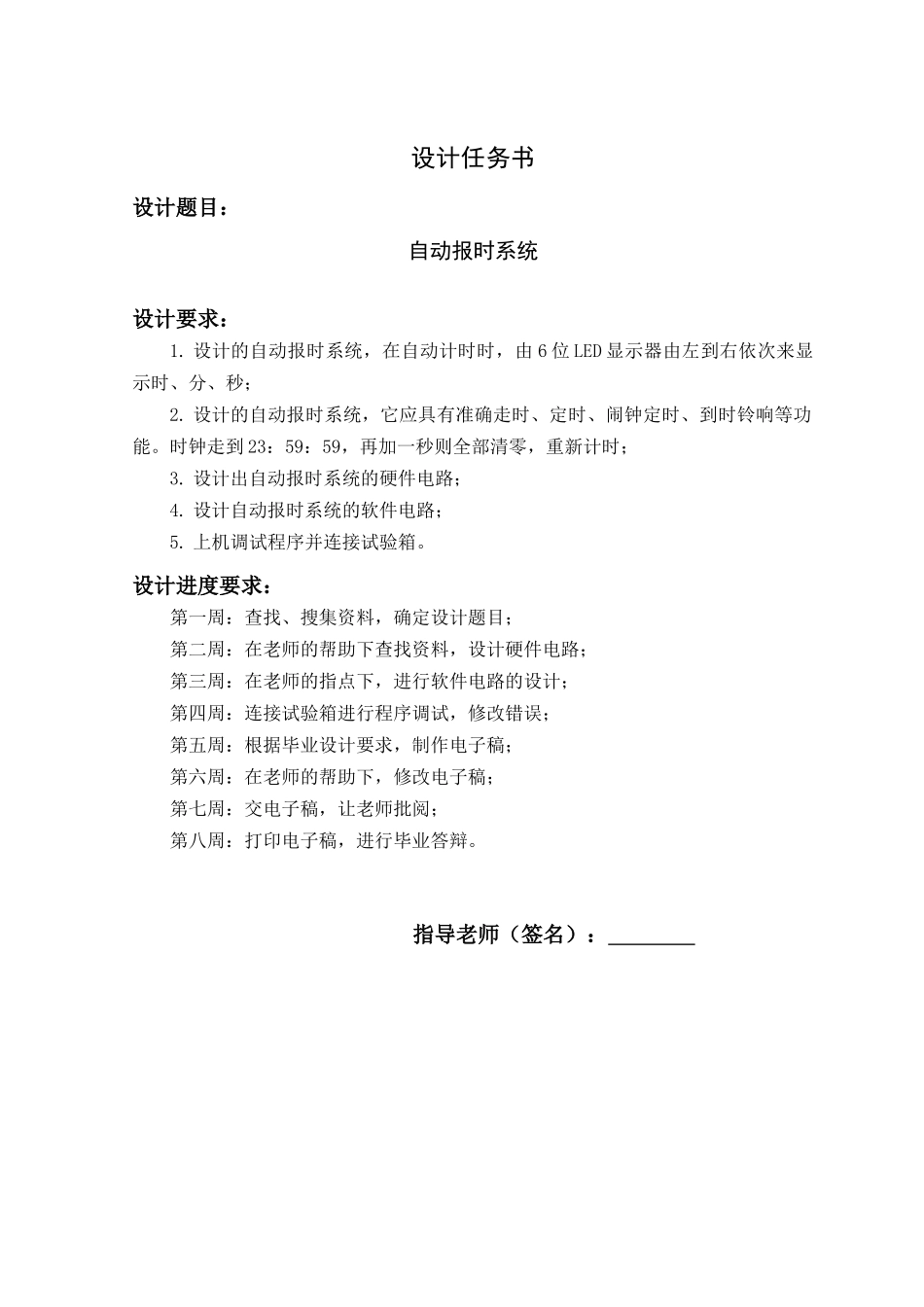

毕 业 设 计题目 自动报时系统 系别 机电系 专业 机电一体化 班级 机电 0501 姓名 学号指 导 老 师日期 2025 年 12 月 设计任务书设计题目：自动报时系统设计要求：1
设计的自动报时系统，在自动计时时，由 6 位 LED 显示器由左到右依次来显示时、分、秒；2
设计的自动报时系统，它应具有准确走时、定时、闹钟定时、到时铃响等功能
时钟走到 23：59：59，再加一秒则全部清零，重新计时；3
设计出自动报时系统的硬件电路；4
设计自动报时系统的软件电路；5
上机调试程序并连接试验箱
设计进度要求：第一周：查找、搜集资料，确定设计题目；第二周：在老师的帮助下查找资料，设计硬件电路；第三周：在老师的指点下，进行软件电路的设计；第四周：连接试验箱进行程序调试，修改错误；第五周：根据毕业设计要求，制作电子稿；第六周：在老师的帮助下，修改电子稿；第七周：交电子稿，让老师批阅；第八周：打印电子稿，进行毕业答辩

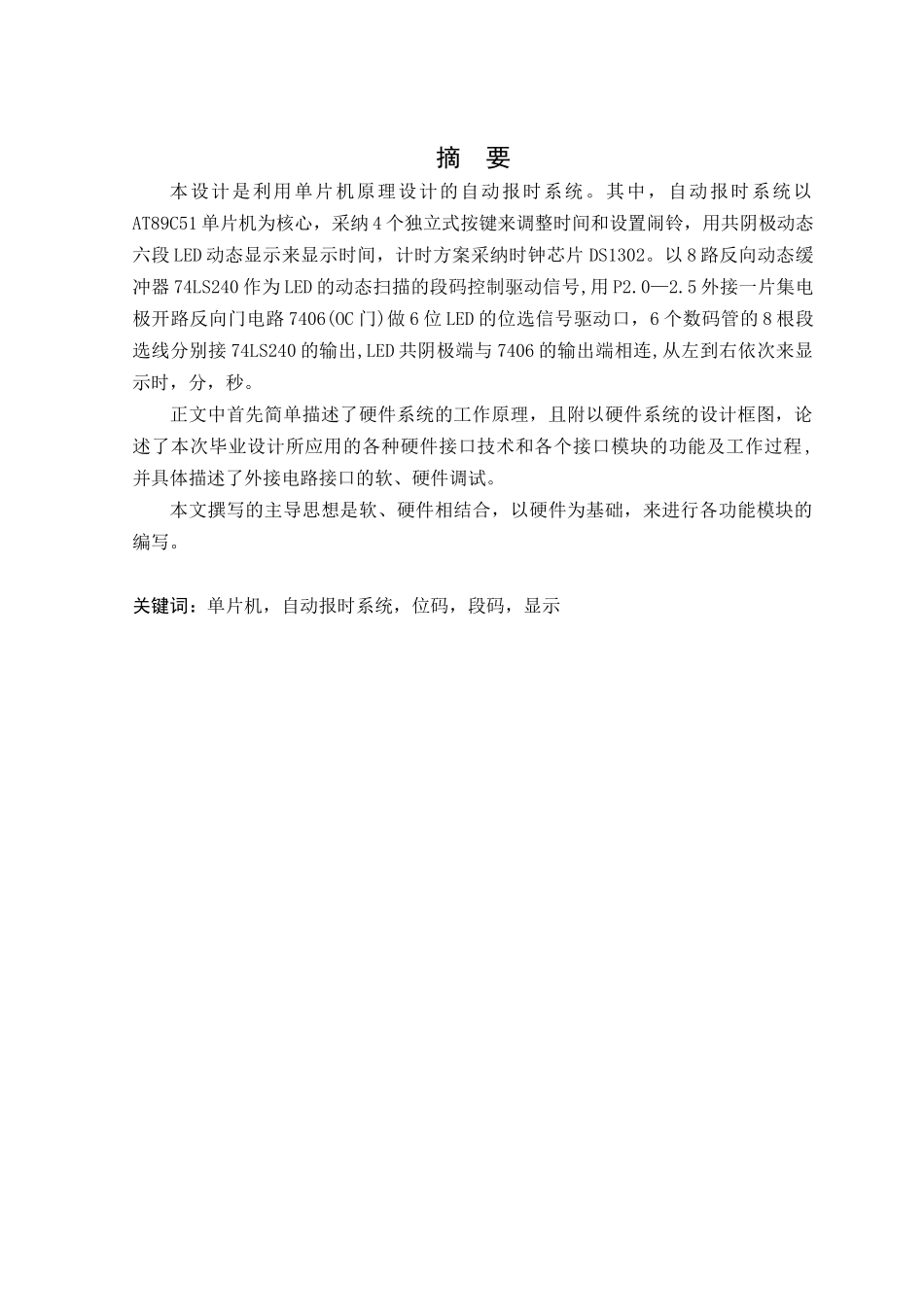

指导老师（签名）： 摘 要本设计是利用单片机原理设计的自动报时系统
其中，自动报时系统以AT89C51 单片机为核心，采纳 4 个独立式按键来调整时间和设置闹铃，用共阴极动态六段 LED 动态显示来显示时间，计时方案采纳时钟芯片 DS1302
以 8 路反向动态缓冲器 74LS240 作为 LED 的动态扫描的段码控制驱动信号,用 P2
5 外接一片集电极开路反向门电路 7406(OC 门)做 6 位 LED 的位选信号驱动口，6 个数码管的 8 根段选线分别接 74LS240 的输出,LED 共阴极端与 7406 的输出端相连,从左到右依次来显示时，分，秒
正文中首先简单描述了硬件系统的工作原理，且附以硬件系统的设计框图，论述了本次毕业设计所应用的各种硬件接口技术和各个接口模块的功能及工作过程 , 并具体描述了外接电路接口的软、硬件调试
