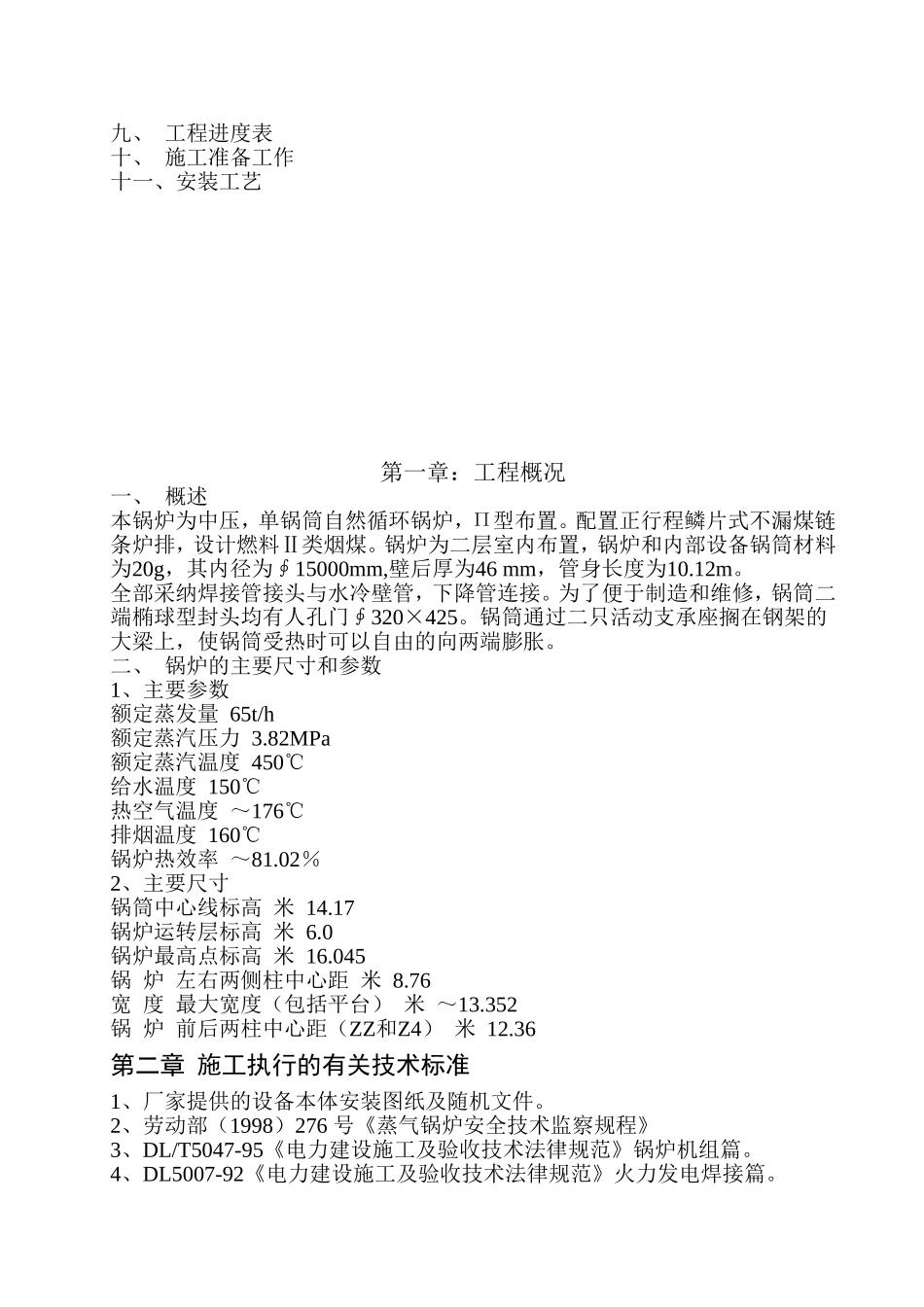

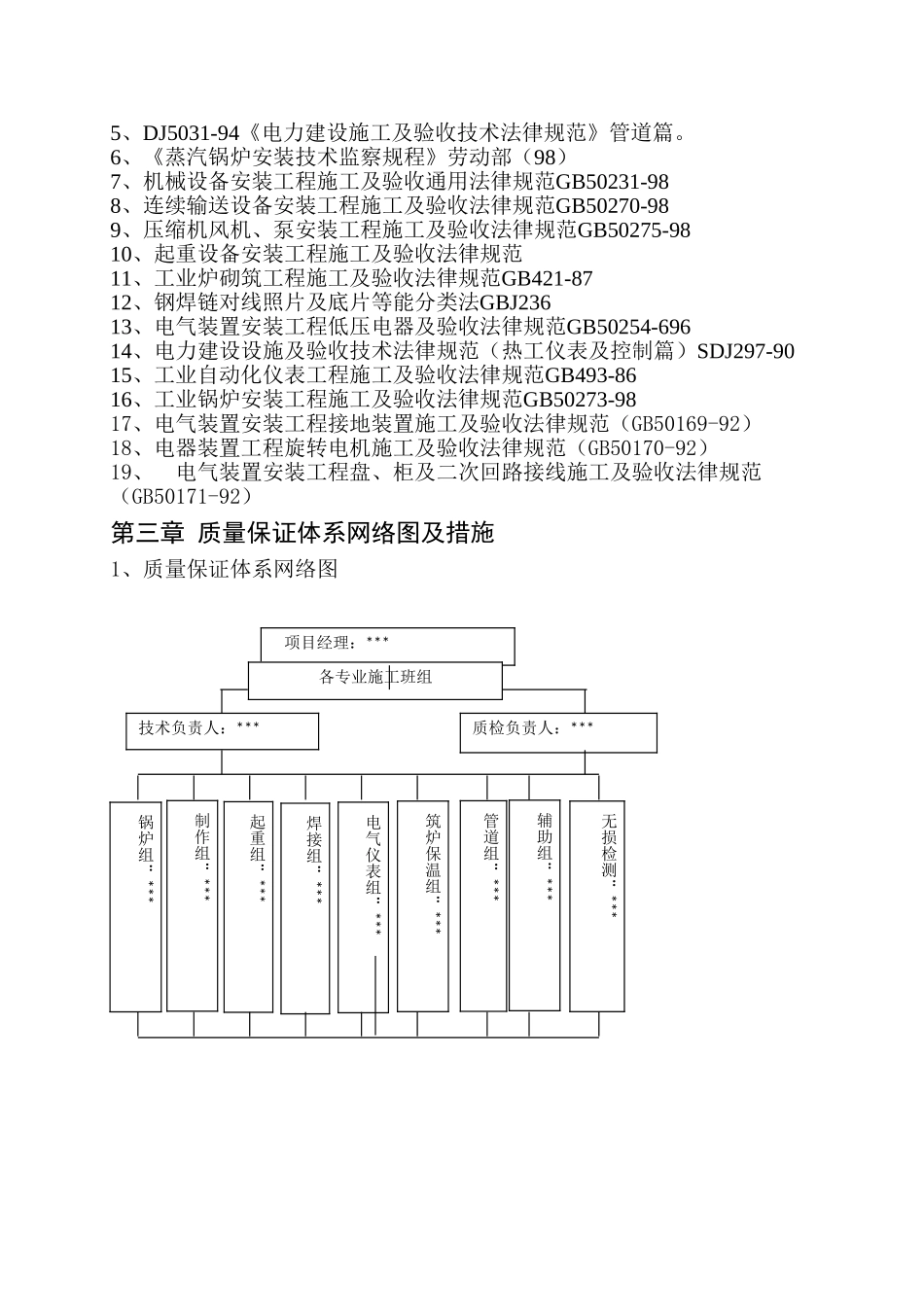

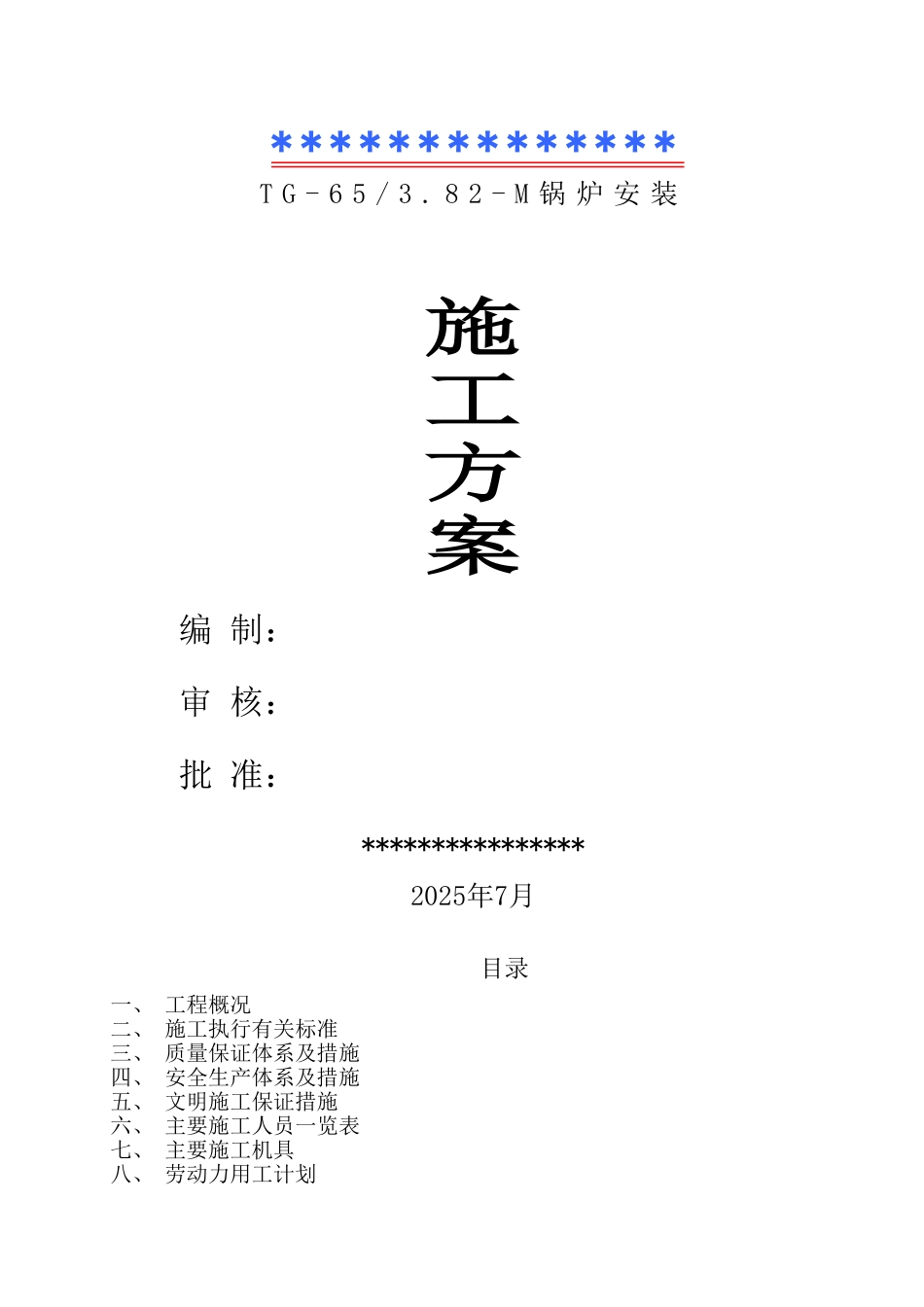

* * * * * * * * * * * * * *T G - 6 5 / 3 . 8 2 - M 锅 炉 安 装 施工方案编 制： 审 核： 批 准：****************2025年7月目录一、 工程概况二、 施工执行有关标准三、 质量保证体系及措施四、 安全生产体系及措施五、 文明施工保证措施六、 主要施工人员一览表七、 主要施工机具八、 劳动力用工计划九、 工程进度表十、 施工准备工作十一、安装工艺第一章：工程概况一、 概述本锅炉为中压，单锅筒自然循环锅炉，П型布置。配置正行程鳞片式不漏煤链条炉排，设计燃料Ⅱ类烟煤。锅炉为二层室内布置，锅炉和内部设备锅筒材料为20g，其内径为∮15000mm,壁后厚为46 mm，管身长度为10.12m。全部采纳焊接管接头与水冷壁管，下降管连接。为了便于制造和维修，锅筒二端椭球型封头均有人孔门∮320×425。锅筒通过二只活动支承座搁在钢架的大梁上，使锅筒受热时可以自由的向两端膨胀。二、 锅炉的主要尺寸和参数1、主要参数额定蒸发量 65t/h额定蒸汽压力 3.82MPa额定蒸汽温度 450℃给水温度 150℃热空气温度 ～176℃排烟温度 160℃锅炉热效率 ～81.02％2、主要尺寸锅筒中心线标高 米 14.17锅炉运转层标高 米 6.0锅炉最高点标高 米 16.045锅 炉 左右两侧柱中心距 米 8.76宽 度 最大宽度（包括平台） 米 ～13.352锅 炉 前后两柱中心距（ZZ和Z4） 米 12.36第二章 施工执行的有关技术标准1、厂家提供的设备本体安装图纸及随机文件。2、劳动部（1998）276 号《蒸气锅炉安全技术监察规程》3、DL/T5047-95《电力建设施工及验收技术法律规范》锅炉机组篇。4、DL5007-92《电力建设施工及验收技术法律规范》火力发电焊接篇。5、DJ5031-94《电力建设施工及验收技术法律规范》管道篇。6、《蒸汽锅炉安装技术监察规程》劳动部（98）7、机械设备安装工程施工及验收通用法律规范GB50231-988、连续输送设备安装工程施工及验收法律规范GB50270-989、压缩机风机、泵安装工程施工及验收法律规范GB50275-9810、起重设备安装工程施工及验收法律规范11、工业炉砌筑工程施工及验收法律规范GB421-8712、钢焊链对线照片及底片等能分类法GBJ23613、电气装置安装工程低压电器及验收法律规范GB50254-69614、电力建设设施及验收技术法律规范（热工仪表及控制篇）SDJ297-9015、工业自动化仪表工程施工及验收法律规范GB493-8616、工业锅炉安装工程施工及验收法律规范GB50273-9817、电气装置安装工程接地装置...
