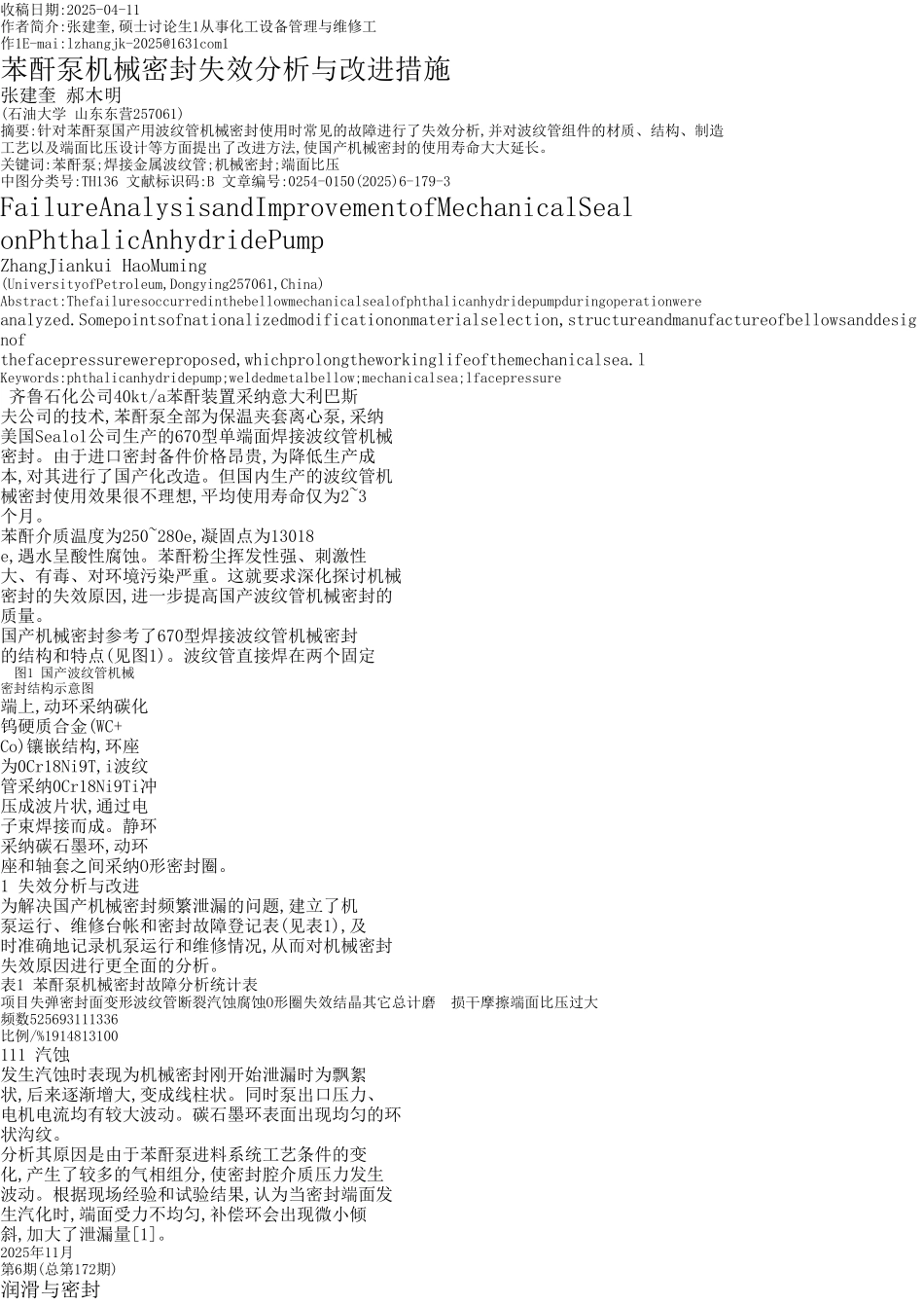

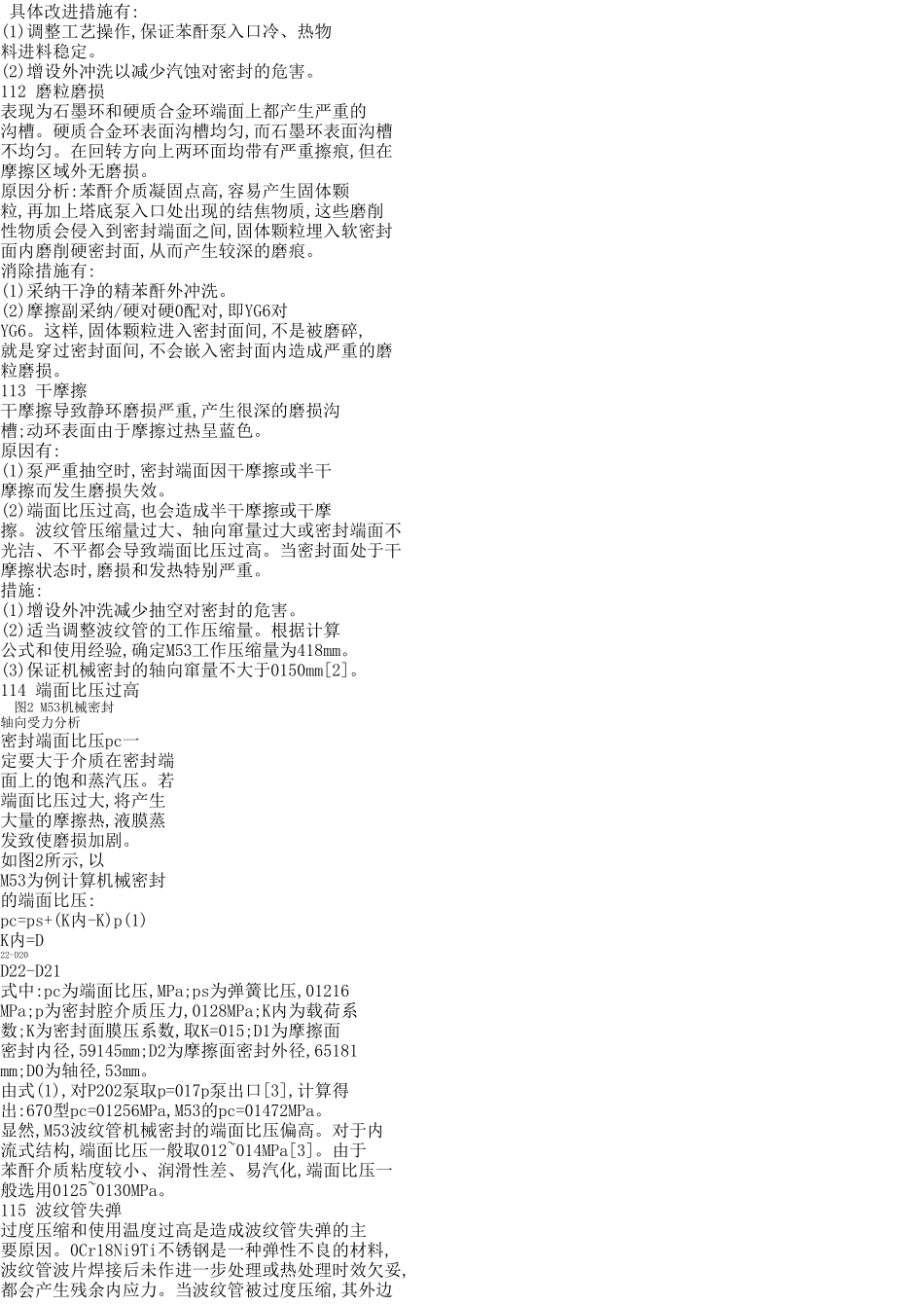

收稿日期:2025-04-11作者简介:张建奎,硕士讨论生1从事化工设备管理与维修工作1E-mai:lzhangjk-2025@1631com1苯酐泵机械密封失效分析与改进措施张建奎 郝木明(石油大学 山东东营257061)摘要:针对苯酐泵国产用波纹管机械密封使用时常见的故障进行了失效分析,并对波纹管组件的材质、结构、制造工艺以及端面比压设计等方面提出了改进方法,使国产机械密封的使用寿命大大延长。关键词:苯酐泵;焊接金属波纹管;机械密封;端面比压中图分类号:TH136 文献标识码:B 文章编号:0254-0150(2025)6-179-3FailureAnalysisandImprovementofMechanicalSealonPhthalicAnhydridePumpZhangJiankui HaoMuming(UniversityofPetroleum,Dongying257061,China)Abstract:Thefailuresoccurredinthebellowmechanicalsealofphthalicanhydridepumpduringoperationwereanalyzed.Somepointsofnationalizedmodificationonmaterialselection,structureandmanufactureofbellowsanddesignofthefacepressurewereproposed,whichprolongtheworkinglifeofthemechanicalsea.lKeywords:phthalicanhydridepump;weldedmetalbellow;mechanicalsea;lfacepressure 齐鲁石化公司40kt/a苯酐装置采纳意大利巴斯夫公司的技术,苯酐泵全部为保温夹套离心泵,采纳美国Sealol公司生产的670型单端面焊接波纹管机械密封。由于进口密封备件价格昂贵,为降低生产成本,对其进行了国产化改造。但国内生产的波纹管机械密封使用效果很不理想,平均使用寿命仅为2~3个月。苯酐介质温度为250~280e,凝固点为13018e,遇水呈酸性腐蚀。苯酐粉尘挥发性强、刺激性大、有毒、对环境污染严重。这就要求深化探讨机械密封的失效原因,进一步提高国产波纹管机械密封的质量。国产机械密封参考了670型焊接波纹管机械密封的结构和特点(见图1)。波纹管直接焊在两个固定 图1 国产波纹管机械密封结构示意图端上,动环采纳碳化钨硬质合金(WC+Co)镶嵌结构,环座为0Cr18Ni9T,i波纹管采纳0Cr18Ni9Ti冲压成波片状,通过电子束焊接而成。静环采纳碳石墨环,动环座和轴套之间采纳O形密封圈。1 失效分析与改进为解决国产机械密封频繁泄漏的问题,建立了机泵运行、维修台帐和密封故障登记表(见表1),及时准确地记录机泵运行和维修情况,从而对机械密封失效原因进行更全面的分析。表1 苯酐泵机械密封故障分析统计表项目失弹密封面变形波纹管断裂汽蚀腐蚀O形圈失效结晶其它总计磨 损干摩擦端面比压过大频数525693111336比例/%1914813100111 汽蚀发生汽...
