莆田联十一线A5标三江口特大桥主桥钢箱梁拼装平台设计计算书VIP专享

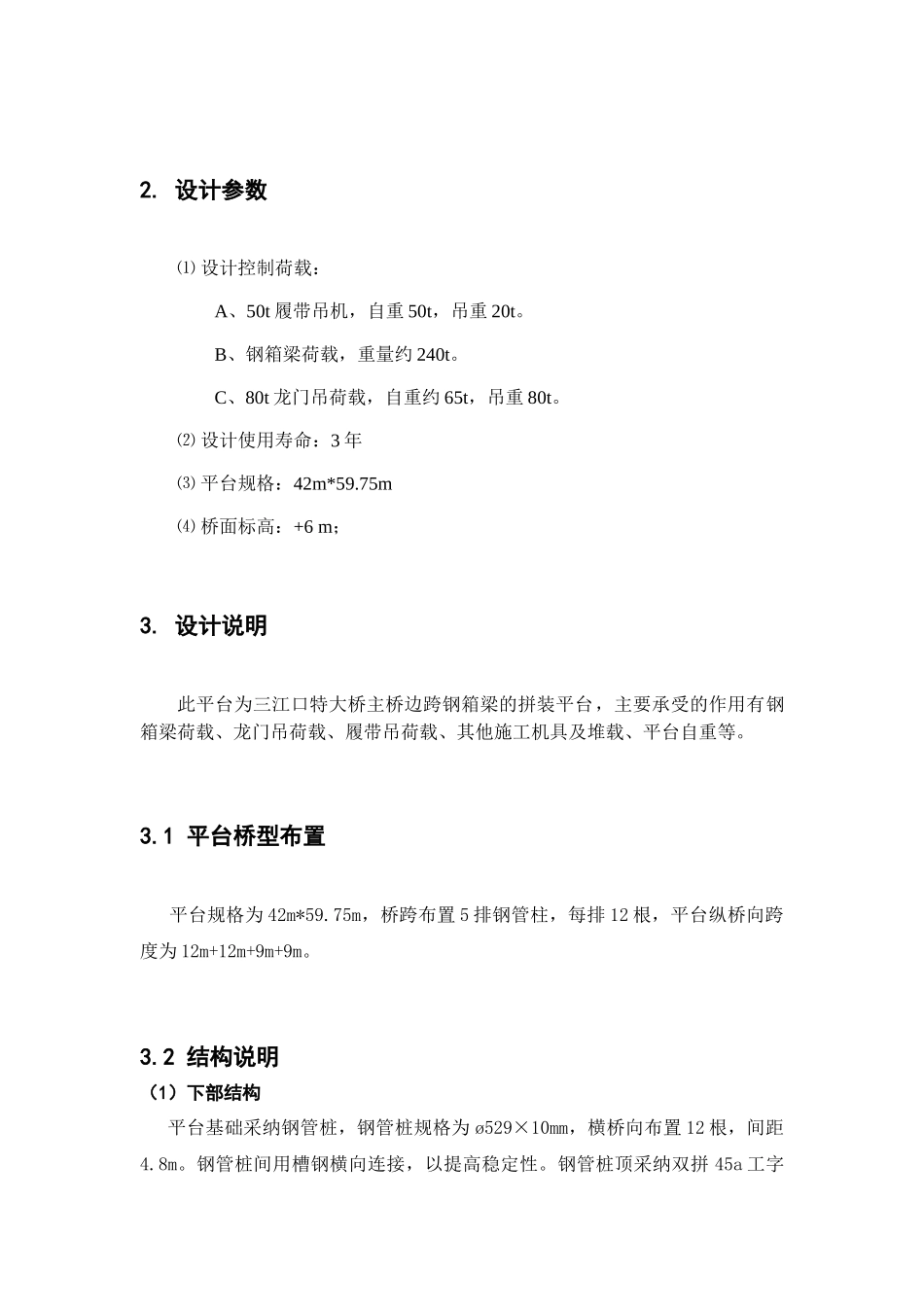

莆田联十一线 A5 标三江口特大桥主桥钢箱梁拼装平台设计计算书计 算 :复 核 :审 核 :审 定 中国建筑股份有限公司莆田联十一线 A5 标项目部2025 年 4 月1. 设计依据⑴《公路桥涵设计通用法律规范》（JTG D60-2025）⑵《公路桥涵地基与基础设计法律规范》（JTG D63-2025）⑶《公路桥涵钢结构及木结构设计法律规范》（JTJ025-86）⑷《公路桥涵施工技术法律规范》(JTJ041--2000)⑸《钢结构设计法律规范》（GB50017-2025）⑹《港口工程设计荷载法律规范》（JTJ215-98） ⑺ 黄绍金 刘陌生 《装配式公路钢桥多用途手册》 ⑻ 路桥施工计算手册（人民交通出版社）ISBN 7-114-03855-0⑼ 水 文 、 地 质 、 潮 汐 、 气 象 资 料 ： 木 兰 溪 水 文 资 料 ：Q=3520m3/s ， H1%=3.70m ， V1%=1.05m/s 。 简 要 地 质 资 料 ： 1-1 素 填 土 （Q4ml）；1-3 耕值土（Q4ml）；3-1-1 淤泥 （Q4ml-m），σ=55kpa；3-2 淤泥质黏土 （Q4ml-m），σ=70kpa；3-3 粉质黏土 （Q4ml-m）,σ=200kpa；3-4 粉砂 （Q4ml-m）,σ=110kpa；3-5 中砂 （Q4ml-m），σ=300kpa； 3-8 卵石 （Q4ml-m），σ=550kpa； 6-1 全风化花岗岩 (γ52),，σ=350kpa； 6-2-1 砂土状强风化花岗岩（γ52），σ=450kpa；6-2-2 碎块状强风化花岗岩（γ52）,σ=750kpa；6-3 中风化花岗岩（γ53），σ=1800kpa；6-4 微风化花岗岩（γ53），σ=3800kpa。根据勘察地质资料，桥址地面下 20m 范围内主要为冲海积层，下伏基岩为燕山晚期花岗岩及其风化层。2. 设计参数 ⑴ 设计控制荷载：A、50t 履带吊机，自重 50t，吊重 20t。B、钢箱梁荷载，重量约 240t。C、80t 龙门吊荷载，自重约 65t，吊重 80t。 ⑵ 设计使用寿命：3 年 ⑶ 平台规格：42m*59.75m ⑷ 桥面标高：+6 m；3. 设计说明此平台为三江口特大桥主桥边跨钢箱梁的拼装平台，主要承受的作用有钢箱梁荷载、龙门吊荷载、履带吊荷载、其他施工机具及堆载、平台自重等。3.1 平台桥型布置 平台规格为 42m*59.75m，桥跨布置 5 排钢管柱，每排 12 根，平台纵桥向跨度为 12m+12m+9m+9m。3.2 结构说明（1）下部结构 平台基础采纳钢管桩，钢管桩规格为 ø529×10mm，横桥向布置 12 根，间距4.8m。钢管桩间用槽钢横向连接，以提高稳定性。钢管桩顶采纳双拼 45a 工字钢作为横梁。（2）上部结构 平台主梁采纳 321 贝雷梁，规格为 3...
